Kapitel 4: ANSCHLUSSBESCHREIBUNG

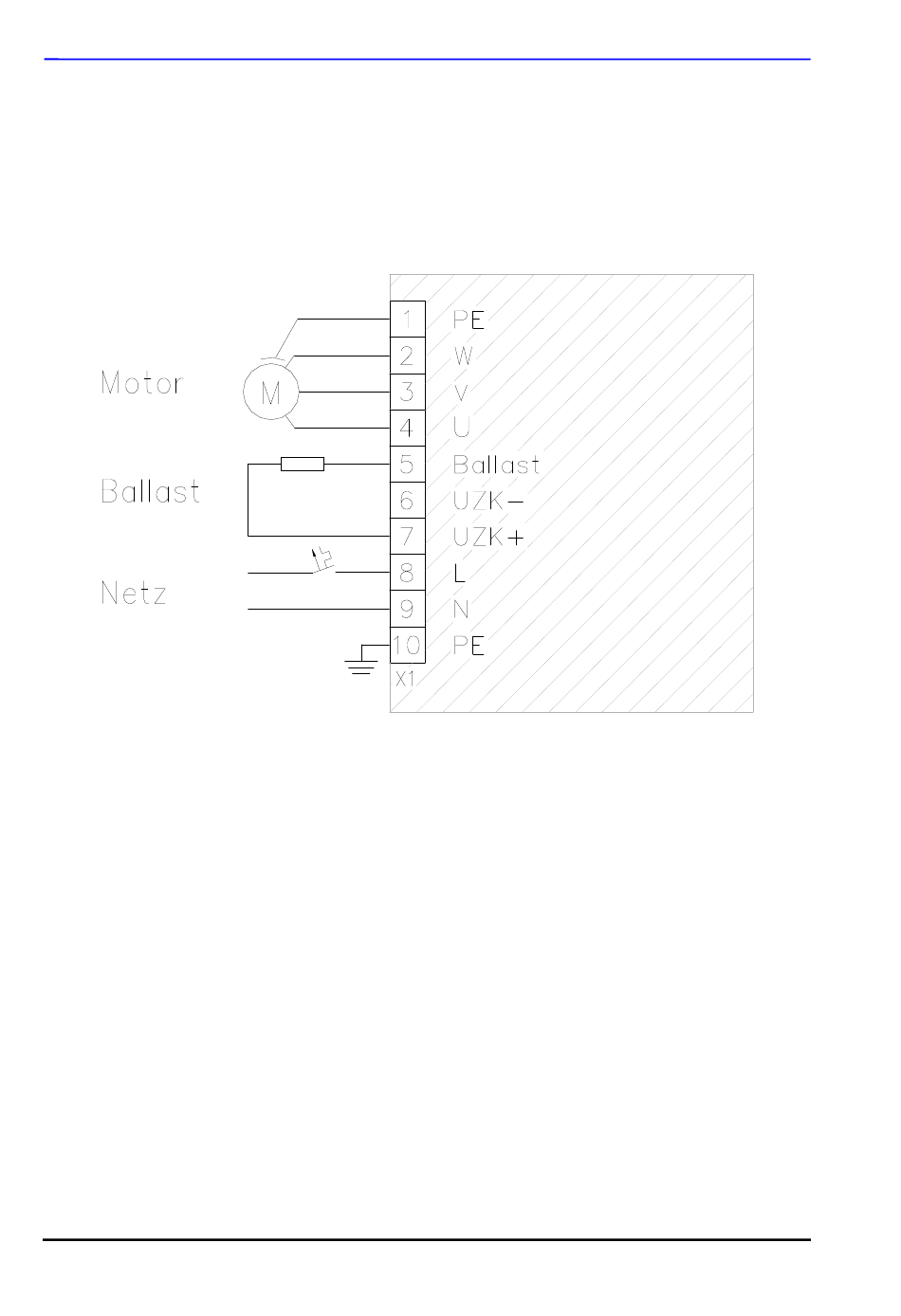

4.3 Leistungsanschluss Stecker X1

X1-1 PE
X1-2 W Motoranschluss
X1-3 V Motoranschluss
X1-4 U Motoranschluss
X1-5 Ballast
X1-6 UZK-
X1-7 UZK+
X1-8 L Netzanschluss
X1-9 N Netzanschluss
X1-10 PE Netzanschluss
Kabelquerschnitt: 1,5 ... 2,5mm² (AWG 15 ... 12)
Anzugsmoment: 0,6Nm
