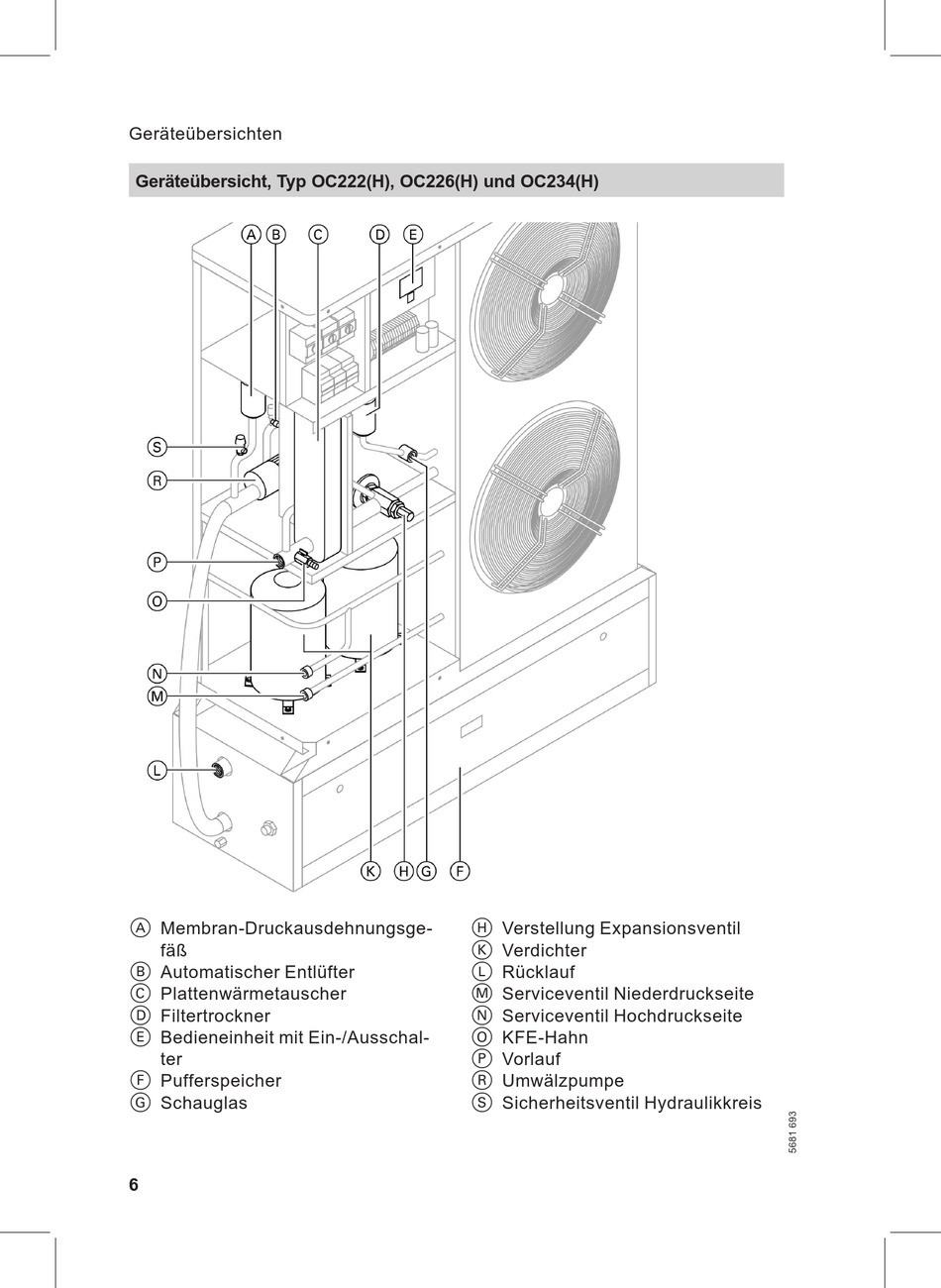

Geräteübersicht, Typ OC222(H), OC226(H) und OC234(H)
A Membran-Druckausdehnungsge-
fäß
B Automatischer Entlüfter
C Plattenwärmetauscher
D Filtertrockner
E Bedieneinheit mit Ein-/Ausschal-
ter
F Pufferspeicher
G Schauglas
6
H Verstellung Expansionsventil
K Verdichter
L Rücklauf
M Serviceventil Niederdruckseite
N Serviceventil Hochdruckseite
O KFE-Hahn
P Vorlauf
R Umwälzpumpe
S Sicherheitsventil Hydraulikkreis
