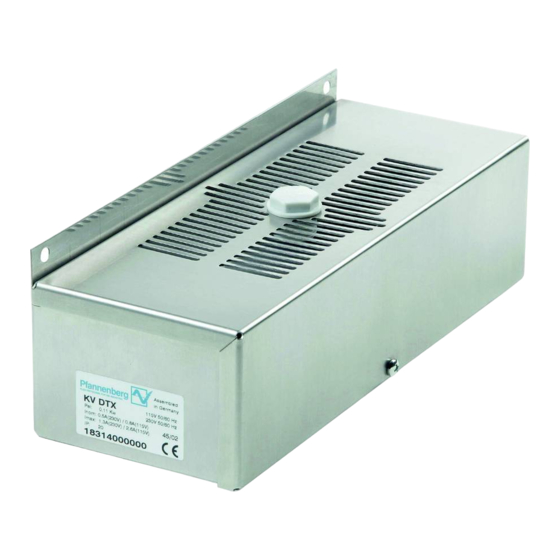

- Seite 1 Betriebsanleitung Kondensatverdunster KV PTC 230V Version 1.0, April 2022...
- Seite 2 Vorwort Zur Montage und zum sicheren Betreiben der Pfannenberg- Kondensatverdunster sind Kenntnisse notwendig, die durch die vorliegende ORIGINALBETRIEBSANLEITUNG vermittelt werden. Die Informationen sind in kurzer, übersichtlicher Form dargestellt. Die Kapitel sind durchgehend nummeriert. Liegt Ihnen die Betriebsanleitung in digitaler Form vor, sind die Links interaktiv.
-
Seite 3: Inhaltsverzeichnis
Inhalt Zu dieser Anleitung ............................... 4 Nutzung und Aufbewahrung ........................4 Haftungsausschluss ..........................4 Zielgruppe .............................. 5 Erläuterung der Hinweise ........................6 Sicherheit ................................ 7 Bestimmungsgemäße Verwendung ...................... 7 2.1.1 Zulässige Einsatzbedingungen ......................7 Vorhersehbare Fehlanwendung ......................7 Verpflichtung des Betreibers ......................... 7 Wartung / Reparatur .......................... -
Seite 4: Zu Dieser Anleitung
Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung abweichen. Haftungsausschluss Pfannenberg haftet nicht für etwaige Fehler in dieser Dokumentation. Eine Haftung für mittelbare und unmittelbare Schäden, die im Zusammenhang mit der Lieferung oder dem Gebrauch dieser Dokumentation entstehen ist ausgeschlossen, soweit dies gesetzlich zulässig ist. -
Seite 5: Zielgruppe
Zielgruppe Beim Umgang mit dem Gerät müssen unterschiedliche Tätigkeiten den Zielgruppen zugewiesen werden. Die erforderlichen Personalqualifikationen unterliegen je nach Einsatzort unterschiedlichen gesetzlichen Bestimmungen. Der Betreiber hat für die Einhaltung der geltenden Gesetze zu sorgen. Sofern nicht gesetzlich geregelt, wird nachfolgend das zulässige Personal und deren Mindestqualifikation definiert. Folgende Punkte beachten: •... -
Seite 6: Erläuterung Der Hinweise
Erläuterung der Hinweise Die Warnhinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Warnhinweise unbedingt einhalten, um Unfälle, Personen- und Sachschäden zu vermeiden. Erläuterung der Warnhinweise in dieser Anleitung: GEFAHR Kurzbeschreibung der Gefahr Das Signalwort GEFAHR kennzeichnet eine unmittelbar drohende Gefahr. Die Nichtbeachtung führt zu schwersten Verletzungen oder zum Tod. -
Seite 7: Sicherheit
Sicherheit Bestimmungsgemäße Verwendung Die Pfannenberg Kondensatverdunster sind stationäre Geräte zur Verdunstung von Kondensatwasser aus einem Kühlgerät. Die KV PTC werden am Schaltschrank unter dem Kühlgerät montiert. Die Leistungsangaben des Kondensatverdunsters siehe „Technische Daten“, Seite Alle Pfannenberg-Kondensatverdunster sind ROHS-konform und frei von: •... -
Seite 8: Wartung / Reparatur
Wartung / Reparatur Die Kondensatverdunstung ist wartungsfrei und darf aus Sicherheitsgründen nicht repariert werden. Technische Daten 2.3.1 Elektrische Kenndaten Bezeichnung Model KV PTC Nennspannung * 230 / 115 V Nennfrequenz * 50 / 60 Hz Leistungsaufnahme max.* 125 W Einschaltstrom * 1,3 A / 2,6 A Vorsicherung gG 6 A gG... -
Seite 9: Schilder Und Symbole Am Gerät
Schilder und Symbole am Gerät Die am Gerät angebrachten Schilder und Symbole müssen unbedingt beachtet werden. Die am Gerät angebrachten Schilder und Symbole dürfen nicht entfernt werden und sind in vollständig lesbarem Zustand zu halten. Beschädigte oder unlesbare Schilder und Symbole müssen ersetzt werden. Schild / Symbol Position Beschreibung... -
Seite 10: Gerätebeschreibung
Rutschgefahr durch aus dem Kondensat-Ablaufstutzen auf den Boden laufendes Kondensat. Kondensat Überlauf Die Pfannenberg Kondensatverdunster sind für die Verdunstung des anfallenden Kondensats aus dem Kühlgerät konzipiert. Der Kondensatverdunster gibt das Kondensat an die Umgebungsluft ab. Aus Sicherheitsgründen befindet sich an der Kondensatverdunstung ein Überlauf... -
Seite 11: Montage
Montage VORSICHT Schnitt- und Verletzungsgefahr! Schnitt- und Verletzungsgefahr durch fertigungsbedingt vorhandene scharfe Blechkanten am Gerät. • Persönliche Schutzausrüstung (Schnittfeste Schutzhandschuhe) tragen. • Vorsichtig hantieren. 4.2.1 Montagebohrungen herstellen 265 [10.43"] 13.5 [0.53"] 238 [9.37"] 35.5 [1.4"] Außenansicht KVD Montagebohrungen Bohrungen zur Befestigung Gerätekontur Bohrung für elektrischen Anschluss Voraussetzungen... -
Seite 12: Montage Und Elektrischer Anschluss
4.2.2 Montage und elektrischer Anschluss Für einen sicheren und zuverlässigen Betrieb des Kondensatverdunster, folgende allgemeine Anforderungen sicherstellen: • Kondensatverdunster waagerecht unter das Klimatisierungsgerät montieren, siehe Montageschablone. Abstand zum Kühlgerät mindestens 100mm • Öffnungsschlitze dürfen nicht abgedeckt sein. • Zum Öffnen des Gerätes die vordere Schraube (1) am Deckel lösen. Den Deckel (2) an den Seiten hinten hochheben und nach vorne abziehen. -
Seite 13: Hinweise Für Den Leitungsanschluss Am Gerät
3.2.3 Hinweise für den Leitungsanschluss am Gerät Folgende Punkte beim Anschließen der Leitungen am Gerät beachten: • Alle Leitungen müssen mit einer geeigneten Zugentlastung abgefangen werden. • Leiterquerschnitt maximal 2,5 mm² (AWG 14). • Abisolierlänge der Leitungsadern 10 bis11mm. • Die Anschlussbelegung gemäß... -
Seite 14: Demontage Und Entsorgung
Siedlungsabfall (Hausmüll) entsorgt werden. Sie sind einer getrennten Sammlung von Elektro- und Elektronikgeräten zuzuführen. Für weitere Informationen zur Entsorgung den QR-Code scannen oder www.pfannenberg.com/disposal aufrufen. Sicherheitshinweise Jegliche Arbeiten dürfen nur durch nachweislich geschultes Personal erfolgen, unter Berücksichtigung: •... - Seite 15 Haftungsausschluss: Alle enthaltenen Informationen wurden 2022 sorgfältig geprüft. Wir übernehmen jedoch keine Gewähr in Bezug auf die Vollständigkeit und Richtigkeit der Angaben. Impressum: Pfannenberg GmbH Werner-Witt-Straße 1 21035 Hamburg Tel. +49 40 734 12-0 www.pfannenberg.com © Pfannenberg 2022...
