Das Display

Das Bedienfeld hat ein LCD-Display mit Hintergrundbeleuchtung. Je nach
gewählter Sprache gibt es zwei verschiedene Arten von Bedienfeld:
• Ein vierzeiliges LCD-Display für westliche Sprachen (z. B. Niederländisch,
Französisch, Portugiesisch, Schwedisch etc.).
• Ein zweizeiliges LCD-Display mit Hintergrundbeleuchtung für alle
anderen Sprachen (z. B. Griechisch, Chinesisch, Koreanisch, Polnisch
etc.).
Ob eine Anzeige übersetzt ist oder nicht, hängt von der Betriebsart ab.
Themen:
• Allgemeine Funktionen des Displays
• Bedienermodus
• Expertenmodus
5 Restore config.
• Dateneingabe
6 Calibration
5 Restore config.
7 Service Actions
6 Calibration
8 Quality Control
7 Service Actions
9 Installation
Allgemeine Funktionen des Displays
8 Quality Control
9 Installation

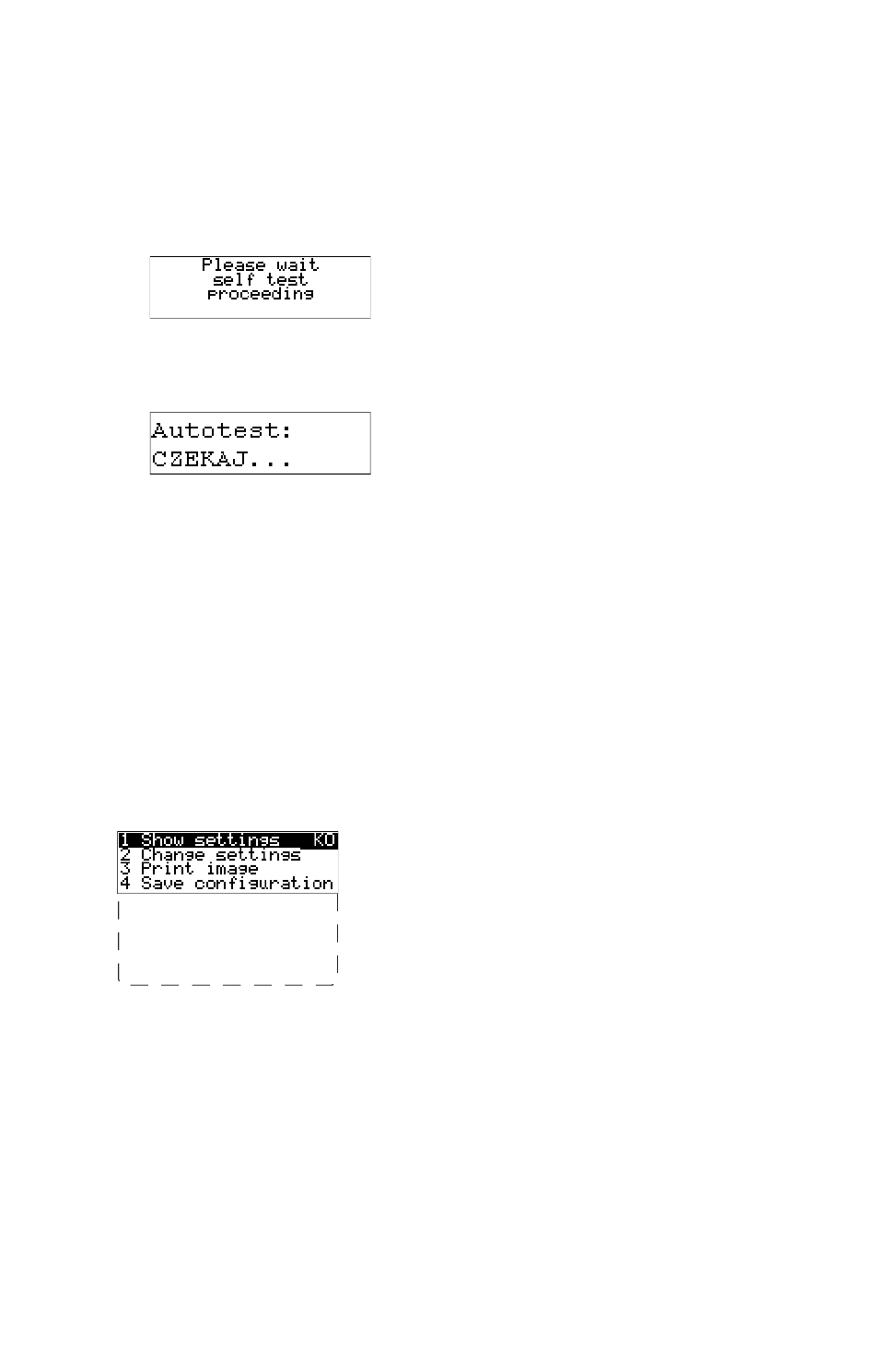

Die nachstehende Abbildung zeigt, wie das Display in dieser Anleitung
dargestellt wird:
5 Restore config.
6 Calibration
7 Service Actions
8 Quality Control
9 Installation
Die sichtbaren Displayzeilen werden im oberen Bereich angezeigt. Die
anderen möglichen Zeilen werden im unteren Bereich angezeigt und lassen
sich mithilfe der Pfeiltasten Nach oben/Nach unten auf der Tastatur aufrufen.
Ganz oben rechts wird der aktuelle Druckerstatus angezeigt.
• Im Bedienermodus zeigen zwei Zeichen den Status der
Druckwarteschlange an.
• Im Expertenmodus werden zwei Zeichen zur Angabe der aktuellen Menü-
oder Untermenüebene invers angezeigt (z. B. „KO" für Key-Operator
(Experte) Hauptebene).
• Eine Warnung, eine Fehlermeldung oder eine Wartungsanforderung wird
mit dem Buchstaben W, E bzw. M angezeigt.
Visible
Visible
Reachable with Up/Down arrow keys
Reachable with Up/Down arrow keys
Visible
Reachable with Up/Down arrow keys
