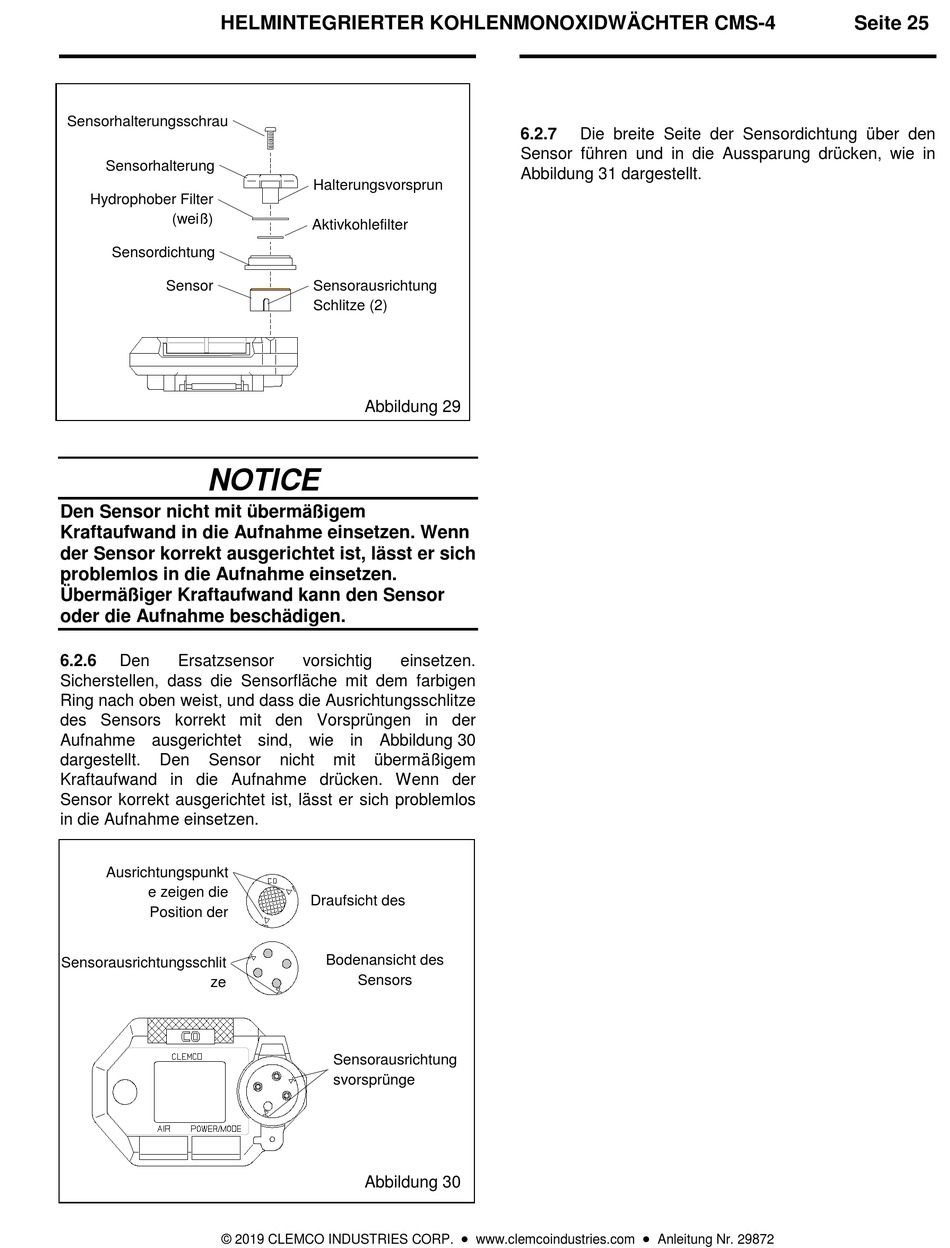

HELMINTEGRIERTER KOHLENMONOXIDWÄCHTER CMS-4
Sensorhalterungsschrau
Sensorhalterung
Hydrophober Filter
(weiß)
Sensordichtung
Sensor
Den Sensor nicht mit übermäßigem
Kraftaufwand in die Aufnahme einsetzen. Wenn
der Sensor korrekt ausgerichtet ist, lässt er sich
problemlos in die Aufnahme einsetzen.
Übermäßiger Kraftaufwand kann den Sensor
oder die Aufnahme beschädigen.
6.2.6
Den
Ersatzsensor
Sicherstellen, dass die Sensorfläche mit dem farbigen
Ring nach oben weist, und dass die Ausrichtungsschlitze
des Sensors korrekt mit den Vorsprüngen in der
Aufnahme ausgerichtet sind, wie in Abbildung 30
dargestellt.
Den
Sensor
Kraftaufwand in die Aufnahme drücken. Wenn der
Sensor korrekt ausgerichtet ist, lässt er sich problemlos
in die Aufnahme einsetzen.
Ausrichtungspunkt
e zeigen die
Position der
Sensorausrichtungsschlit
ze
© 2019 CLEMCO INDUSTRIES CORP.
Halterungsvorsprun
Aktivkohlefilter
Sensorausrichtung
Schlitze (2)
Abbildung 29
vorsichtig
einsetzen.
nicht
mit
übermäßigem
Draufsicht des
Bodenansicht des
Sensors
Sensorausrichtung
svorsprünge
Abbildung 30
6.2.7
Die breite Seite der Sensordichtung über den
Sensor führen und in die Aussparung drücken, wie in
Abbildung 31 dargestellt.
•
www.clemcoindustries.com
•
Anleitung Nr. 29872
Seite 25
