Connexion électrique
ATTENTION !
On procède à n'importe quelle
connexion électrique du chauffe-eau uniquement
lorsqu'il est plein d'eau.
IMPORTANT !
Le chauffe-eau est alimenté par
courant continu. Le chauffe-eau est protégé contre
le choc électrique de « Classe III » et il peut être ali-
menté uniquement en très basse tension de sécurité
(TBTS). Il peut être branché uniquement aux sources
de puissance recommandées par le fabricant. L'ali-
mentation inadéquate et/ou non appropriée com-
porte un risque élevé et il est probable de causer un
accident. Il faut remplacer les câbles de raccorde-
ment de l'appareil s'ils sont endommagés.
IMPORTANT !
Les modules photovoltaïques sont
connectés UNIQUEMENT en parallèle. Quant on
connecte plus d'un module photovoltaïque, pour
la connexion en parallèle il faut toujours utiliser un
connecteur. Pour plus d'informations, voir l'illustra-
tion « Connecteur PV en parallèle ». Le raccordement
en série des modules photovoltaïques endomma-
gera le chauffe-eau.

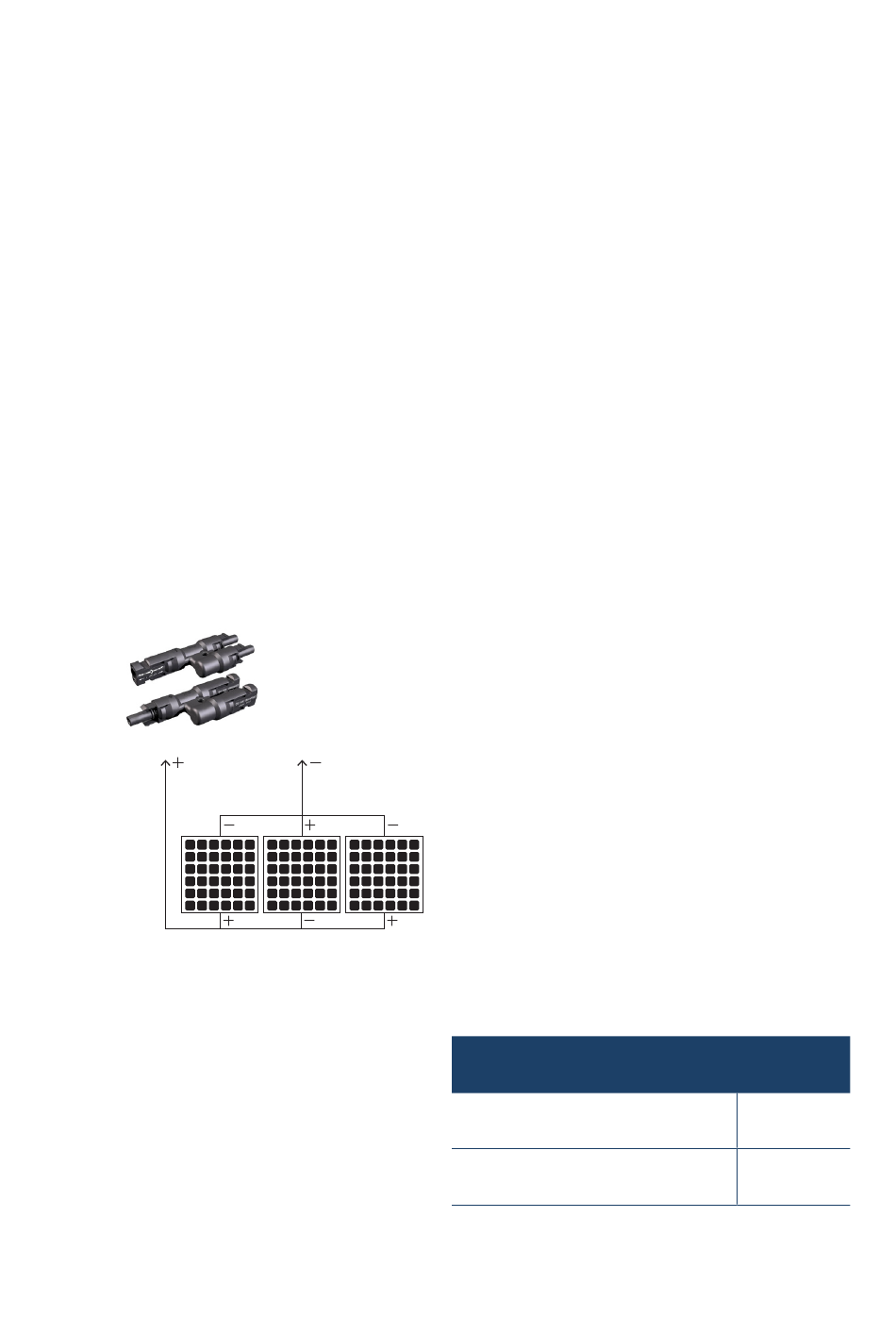

Connecteur PV
en parallèle
Connexion des modules PV uniquement en
parallèle ! La connexion en série endommagera
l'appareil !
Le raccordement électrique du chauffe-eau est ef-
fectué par l'intermédiaire de câble de raccordement.
Une fois la connexion électrique complété, ne pas
manquer à vérifier la fonctionnalité de l'appareil.
Les fils du câble de raccordement sont numérotés
et doivent être connectés à la source d'alimentation
comme suit :
• Fil numéroté « 1 » au pôle positif du la source
• Fil numéroté « 2 » au pôle négatif du la source.
Raccordement des modules PV
IMPORTANT !
Le montage et le raccordement
électrique en parallèle des modules PV n'est effec-
tué que par une personne qualifiée et ne doit pas
mettre en danger les tiers. En installant les modules
photovoltaïques il faut appliquer les règlements et
lois locaux en vigueur.
IMPORTANT !
Les câbles doivent toujours être
posés de manière que personne ne puisse trébu-
cher sur eux ou s'y prendre les pieds. Il existe le
danger de blessure. Les câbles doivent être fixés de
façon qu'il n'existe aucun effort de rupture sur les
connecteurs. De plus, il ne faut pas que les câbles
et les connecteurs frottent contre les surfaces et
les bords (par ex. à cause du vent) ni se trouvent en
permanence dans l'eau.
IMPORTANT !
Tous les modules photovoltaïques
peuvent fonctionner avec la tension maximale de
circuit ouvert (VOC) de 42,4 V.
• Les modules photovoltaïques doivent être cor-
rectement raccordés au câble de connexion.
Dimensionnement de la puissance photovoltaïque
nécessaire :
• Plus sont nombreuses les heures d'ensoleille-
ment attendues par jour d'utilisation, plus la
puissance photovoltaïque nécessaire, est faible.
• Plus est chaude l'eau fournie par la conduite
d'eau, plus la puissance PV requise est faible.
• Plus est grande la quantité d'eau chaude néces-
saire par jour, plus de puissance PV est requise.
Le tableau suivant sert de guide pour le dimension-
nement de la puissance photovoltaïque nécessaire
en fonction des conditions climatiques :
conditions climatiques
Pays moins ensoleillés, par exem-
ple Europe du Nord et Europe
Pays ensoleillés, par exemple
Europe méridionale et Afrique
Les valeurs citées sont indicatives. En fonction des
conditions locales et des conditions d'utilisation res-
pectives, le rendement prévu de la production photo-
39
FR
CPVB-10
300 W ᵖ
150 W ᵖ
