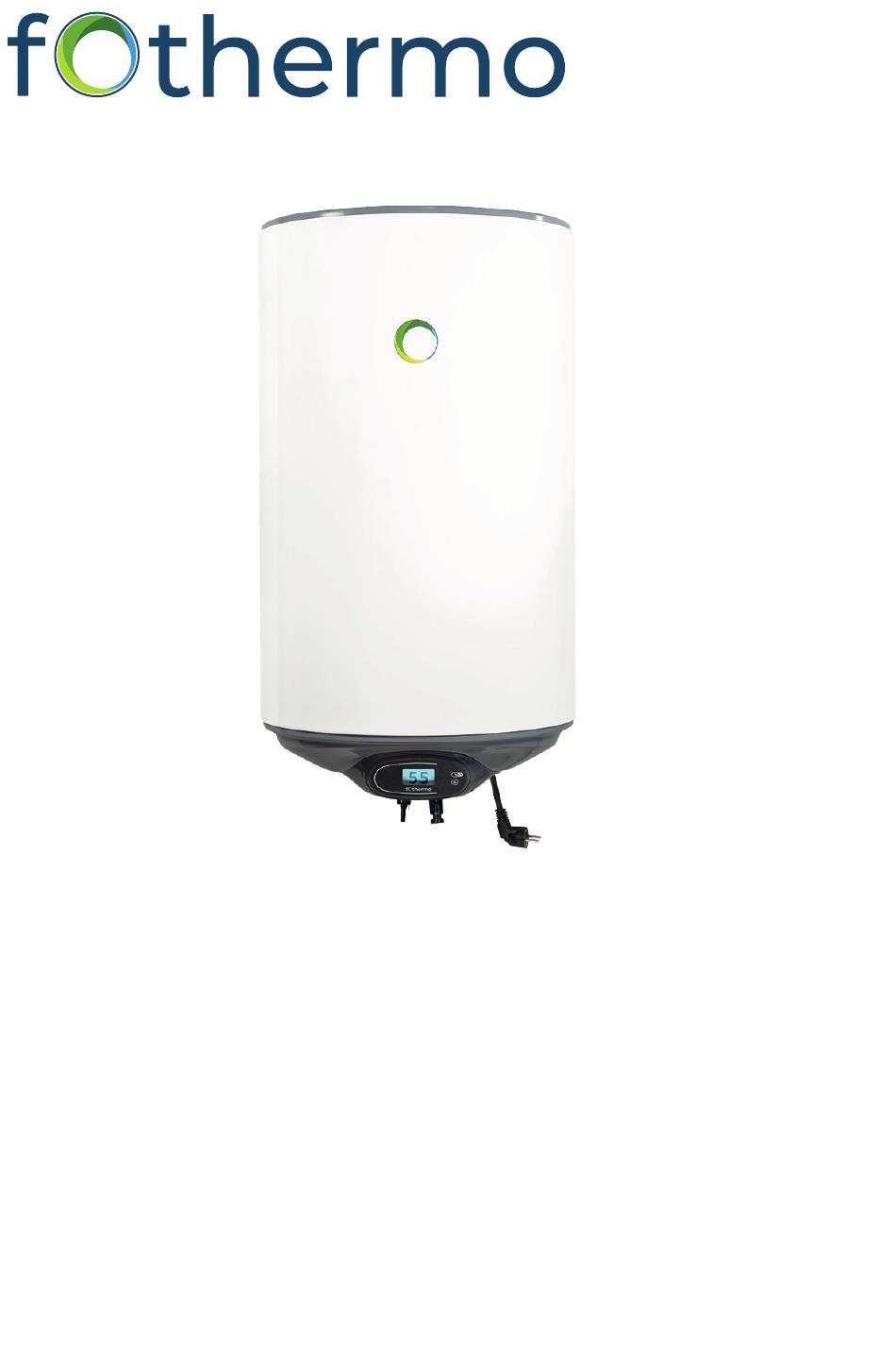

use the power of the sun
USER MANUAL
BEDIENUNGSANLEITUNG
EN
PHOTOVOLTAIC
HYBRID WATER HEATER
(PVB-30-, -80-AC)
Technical description,
installation, operation and
maintenance instructions,
warranty conditions
DE
PHOTOVOLTAISCHER
HYBRID BOILER
(PVB-30-, -80-AC)
Technische Beschreibung,
Montage-, Betriebs- und
Wartungsanleitung,
Gewährleistungsbedingungen
Inhaltsverzeichnis
Verwandte Anleitungen für fothermo PVB-30-AC
Inhaltszusammenfassung für fothermo PVB-30-AC
- Seite 1 use the power of the sun USER MANUAL BEDIENUNGSANLEITUNG PHOTOVOLTAIC PHOTOVOLTAISCHER HYBRID WATER HEATER HYBRID BOILER (PVB-30-, -80-AC) (PVB-30-, -80-AC) Technical description, Technische Beschreibung, installation, operation and Montage-, Betriebs- und maintenance instructions, Wartungsanleitung, warranty conditions Gewährleistungsbedingungen...
-
Seite 2: Inhaltsverzeichnis
EN TABLE OF CONTENTS SCHEMATICS OF THE MANUFACTURER � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5 SPECIFICATIONS �... - Seite 3 INHALTSVERZEICHNIS ZEICHNUNGEN DES HERSTELLERS � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18 SPEZIFIKATIONEN�...
- Seite 4 WICHTIG! Bitte lesen Sie diese Bedienungsanleitung vor Montage und Inbetriebnahme des Warmwasser- speichers sorgfältig durch! CONTACT CONTACT / KONTAKT fothermo System AG Im Starkfeld 45b 89231 Neu-Ulm Germany +49 (0) 7346 96 49 960 contact@fothermo.com Registry court Ulm: HRB 739609 VAT: DE329022123 www.fothermo.com...
-
Seite 18: Zeichnungen Des Herstellers
ZEICHNUNGEN DES HERSTELLERS BESCHREIBUNG Wasseranschluss Ablauf Wasser Kombiniertes Ventil Drehregler mit Thermostat Elektronische Steuereinheit PHOTOVOLTAISCHE BOILER Modell PVB-30-AC PVB-80-AC Volumen Abbildung 1 | 2 |3 Abmessungen (mm) -
Seite 19: Spezifikationen
SPEZIFIKATIONEN EINHEIT 30 LITER 80 LITER PHOTOVOLTAISCHER BOILER Produktmodell PVB-30-AC PVB-80-AC Volumen Nenndruck IP Klasse Gewicht (± 3 %) Maße (Länge, Breite, Höhe) 40x40x60 47x48x90 Kombiniertes Rückschlag- und Überdruckventil Korrosionsschutz Emaillebeschichtung Isolation Energieeffizienzklasse Wasseranschluss G½ (M) G½ (M) Integrierter Verpolungsschutz Digitales Display... -
Seite 20: System Modi
SYSTEM MODI MODUS ABBILDUNG BESCHREIBUNG ENERGIEQUELLE Der Boiler wird primär mit PV-Energie PV-Module betrieben. Wenn keine Sonnenenergie + 230V Nachheizung Modus zur Verfügung steht, kann die integrierte Netzstromnachheizung optional genutzt werden, um den Boiler auf die am Dreh- knopf eingestellte Mindesttemperatur aufzuheizen. -
Seite 21: Montage
MONTAGE PHOTOVOLTAISCHE BOILER – PVB-30-, UND 80-AC BESCHREIBUNG Wand Platte Stiftschraube Mutter Die Installation des 30, 50, 80 und 120 Liter Boilers muss vertikal an einer Wand erfol- gen, die sich mit einem 90° Winkel Boden befindet. auf der Rück- seite 1�... -
Seite 22: Anschluss
Über- Stromkabel* druckventil Druckminderventil* *nicht im Lieferumfang * nötig falls Wasserdruck > 0.5 MPa (5 bar) AUFHEIZZEIT DES WASSERS IN ABHÄNGIGKEIT DER PV-HEIZLEISTUNG Leistung PVB-30-AC PVB-80-AC 200 W 6°C / h 2 °C / h 400 W 12 °C / h 4,5 °C / h 550 W 16 °C / h 6 °C / h... -
Seite 23: Weiterführende Informationen
WEITERFÜHRENDE INFORMATIONEN Sehr geehrte Kunden, wir danken Ihnen, dass Sie sich für ein Gerät von fothermo System AG-Deutschland, entschieden haben! Das Gerät wird viele Jahre in Ihrem Haushalt dienen, da wir bei der Produktion hochwertige Materialien und innovative Technologien kombinierten. Um eine zuverlässige Funktionsweise gewährleisten zu können, lesen Sie bitte sorgfältig die Installations- und Bedienungsanwei-... -
Seite 24: Weitere Wichtige Hinweise
WEITERE WICHTIGE HINWEISE TECHNISCHE DATEN • Das Gerät steht unter Druck. Während der Auf- Dieser Warmwasserspeicher kann warmes Wasser heizung tropft das Ausdehnungs-wasser aus von dem allgemeinen Wasserleitungsnetz für meh- dem Überdruckventil. rere Verbraucher gleichzeitig bereitstellen. Das zur Erwär-mung verwendete Wasser muss der Anforde- •... -
Seite 25: Anschluss An Die Wasserleitung
Bei der Wahl eines geeigneten Aufstellungsortes für dellen und Ausführungen unterscheidet. den Warmwasserspeicher ist folgendes zu berück- sichtigen: WARNUNG! Die Tragbügel des Warmwasserspei- chers müssen fest an die Wand des Raums befestigt • Art und Material der Wand sein. Unter die Schraubenköpfe (Muttern der Stift- schrauben) sind Unterlegscheiben anzubringen! •... - Seite 26 Der Warmwasserspeicher funktioniert mit dem WARNUNG! Bei Nichteinhaltung der Anforderungen Druck der Wasserleitung. Der Wasserdruck in der für den Anschluss an die Wasserleitung wird der Wasser-leitungsanlage soll höher als 0,1 МРа (1 bar) Wasserbehälter nicht mit Wasser gefüllt, was zur und niedriger als 0,5 МРа...
-
Seite 27: Elektrischer Anschluss - Pv
WARNUNG! ES IST VERBOTEN, dass der Wärme- träger durch den Wärmetauscher des Warmwasser- speichers umläuft, wenn der Wasserbehälter ganz oder teilweise entleert ist. WARNUNG! Bei dem Ablassen des Wassers aus dem Wasserbehälter unbedingt alle erforderlichen Maß- nahmen zur Vorbeugung von Schäden durch das ablaufende Wasser treffen. -
Seite 28: Klimatische Verhältnisse
Tag, desto größer die benötigte PV-Leistung. Empfohlene Kabellänge (hin und zurück) bei unter- schiedlichen Nennleistungen und Querschnitten Die nachfolgende Tabelle dient als Richtwert zur Auslegung der Photovoltaikleistung in Abhängigkeit der klimatischen Verhältnisse: klimatische PVB-30-AC PVB-80-AC Verhältnisse Sonnenarme Länder, z. B. Nord- 600 W ᵖ... -
Seite 29: Anschluss Einer Externen Ac-Nachheizung
ANSCHLUSS EINER EXTERNEN AC- Einstellungen: NACHHEIZUNG: - Button wiederholt betätigen. Dadurch lassen sich individuelle Anpassungen am Gerät WICHTIG! Verwenden Sie nur zertifizierte vornehmen. Bitte beachten Sie: Die Anpassungen Gerätestecker (IEC-320 - C13 Stecker) die vom werden nur dann aktiv, wenn eine externe Ener- Hersteller empfohlen werden. -
Seite 30: Wartung Und Instandhaltung
tropfen. Achten Sie darauf, dass das austretende gekennzeichnet. Wasser einem geeigneten Sammelbehälter oder Abfluss zugeführt wird. Das Tropfen von Wasser ist Die Farbcodierung der Kabel der AC-Nachheizung kein Defekt. Die seitliche Ventilöffnung darf auf keine (230V) ist wie folgt: Art und Weise verschlossen werden. Das Verlegen •... -
Seite 31: Störungen
Durchlässigkeit zu prüfen. Dazu den kleinen Hebel Entsor-gungszentrum oder bei dem Fachhändler, heben und ca. 30-60 Sekunden abwarten, bis ein bei dem Sie das Produkt gekauft haben. starker Wasserstrahl aus der seitlichen Ventilöffnung heraustritt. Diese Prüfung ist unbedingt nach dem GEWÄHRLEISTUNGEN Füllen des Wasserbehälters mit Wasser, in 2-wö- chigen Abständen und nach Ausfall und Wieder-... - Seite 32 DIE EINHALTUNG DER ANGEGEBENEN ANFORDER- UNGEN IM HANDBUCH SIND VORAUSSETZUNG FÜR DEN SICHEREN BETRIEB DES GEKAUFTEN PRO- DUKTS UND ZÄHLT ZU DEN GEWÄHRLEISTUNGS- BEDING-UNGEN. JEGLICHE, VOM BENUTZER ODER VON DEN VON IHM BEVOLLMÄCHTIGTEN PERSONEN VOR-GENOMMENE ÄNDERUNGEN UND UMBAUTEN AN DER KONSTRUKTION DES PRODUKTS SIND STRENG VERBOTEN.
- Seite 35 DO YOU HAVE ANY QUESTIONS OR ARE YOU DISSATISFIED WITH SOMETHING? Then contact us personally and +49 (0) 7346 96 49 960 we will surely find a solution! contact@fothermo.com We appreciate your FEEDBACK Visit our Web- so that more people can learn...
