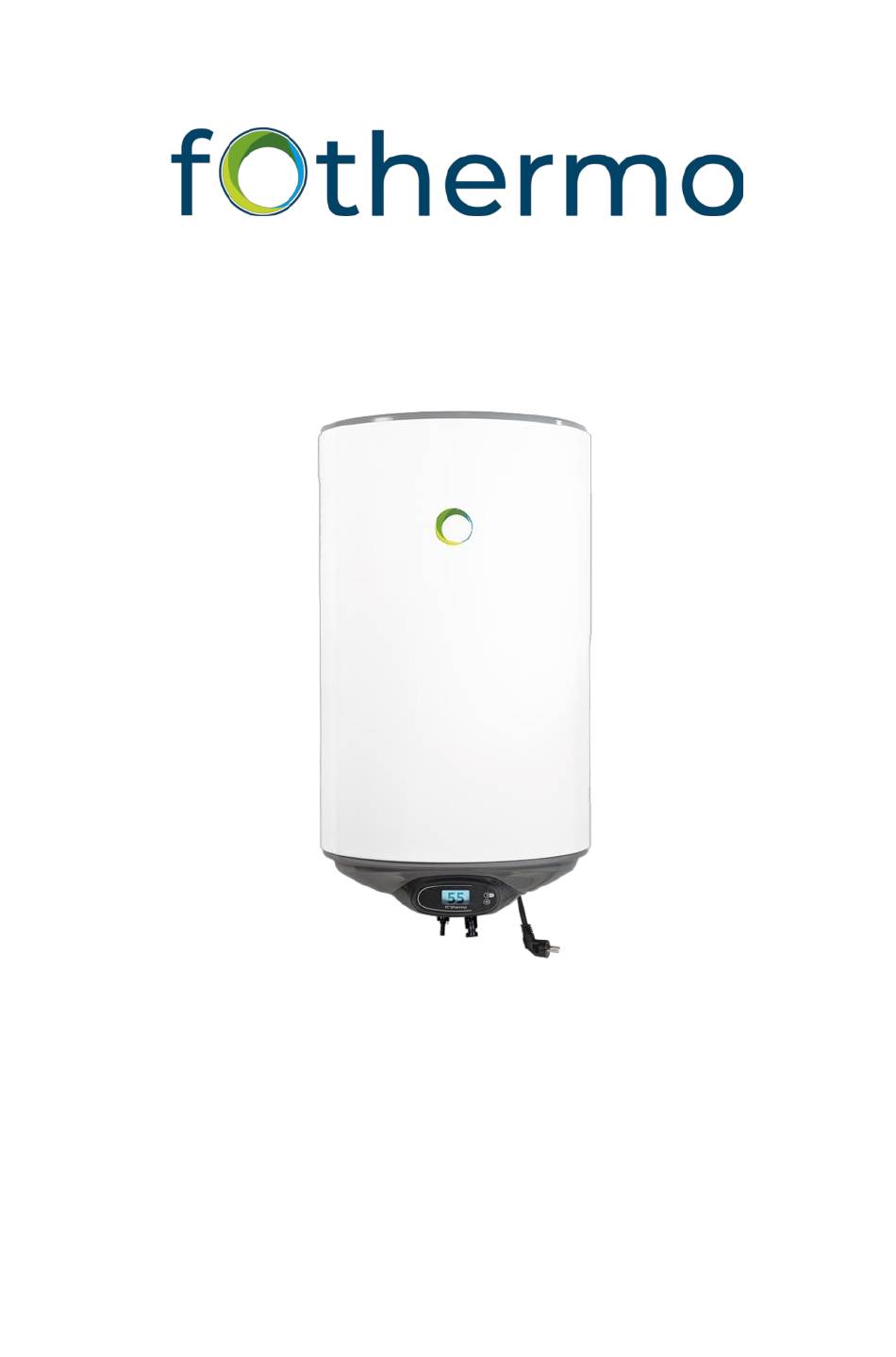

Photovoltaischer boiler
Vorschau ausblenden
Andere Handbücher für PVB-30:
Verwandte Anleitungen für fothermo PVB-30
Inhaltszusammenfassung für fothermo PVB-30
- Seite 1 Bedienungsanleitung PHOTOVOLTAISCHER BOILER ( PVB-30 - PVB-8 0) TECHNISCHE BESCHREIBUNG MONTAGE-, BETRIEBS- UND WARTUNGSANLEITUNG GEWÄHRLEISTUNGSBEDINGUNGEN...
-
Seite 2: Inhaltsverzeichnis
Elektrischer Anschluss - PV ...............................11 Betrieb ......................................13 Wartung und Instandhaltung ..............................14 Störungen....................................15 Umweltschutz ....................................15 Gewährleistungen ..................................15 Kontakt: fothermo System AG Im Starkfeld 45b 89231 Neu-Ulm Germany Phone: + 49 (0) 7346 9649960 Email: contact@fothermo.com Registergericht Ulm: HRB 739609 VAT: DE329022123 WICHTIG! Bitte lesen Sie diese Bedienungsanleitung vor Montage und Inbetriebnahme des Warmwasserspeichers sorgfältig durch! -
Seite 3: Zeichnungen Des Herstellers
V1.0 Zeichnungen des Herstellers Beschreibung Wasseranschluss Ablauf Wasser Kombiniertes Ventil Drehregler mit Thermostat Elektronische Steuereinheit Photovoltaische Boiler Modell PVB-30 PVB-80 Volumen Abbildung 1 | 2 | 3 Abmessungen [mm]... -
Seite 4: Spezifikationen
V1.0 Spezifikationen EINHEIT 30 LITER 80 LITER Photovoltaischer Boiler Produktmodell PVB-30 PVB-80 Volumen Max. photovoltaische Heizleistung Max. aufgenommener Strom 15.5 15.5 230V Heizleistung 1.500 1.500 Einstellbare Wassertemperaturbereich für 230V °C 0-75 0-75 Nachheizungsfunktion Nenndruck IP-Klasse Gewicht (± 3 %) Max. -
Seite 5: System-Modi
V1.0 System-Modi Modus Abbildung Beschreibung Energiequelle 1: PV- Der Boiler wird primär mit PV-Strom betrieben. PV-Module Modus Wenn keine Sonnenenergie zur Verfügung steht, kann + 230V optional die 230V Nachheizung angeschaltet werden. Nachheizung 2: 12V - Über die MC4 Kontaktstecker, kann auch eine Batterie... -
Seite 6: Montage
V1.0 Montage Wand Platte Stiftschraube Mutter Die Installation des 30, 80 Liter Boilers muss vertikal an einer Wand erfolgen, die sich mit einem 90° - Winkel zum Boden befindet. -
Seite 7: Anschluss
Kombiniertes Rückschlag und Überdruckventil Druckminderventil* Kaltwasser Warmwasser Gerätestecker für externe Stromversorgung Stromkabel* *nicht im Lieferumfang enthalten Aufheizzeit des Wasser in Abhängigkeit der PV-Heizleistung Leistung PVB-30 PVB-80 200 W 6 °C/h 2 °C/h 400 W 12 °C/h 4.5 °C/h 550 W 16 °C/h... -
Seite 8: Weiterführende Informationen
Gerät spielen. Es ist verboten, dass Kinder Sehr geehrte Kunden, wir danken das Gerät reinigen oder selbstständig bedienen. Ihnen, dass Sie ein Gerät von Kinder im Alter von 3 bis 8 Jahren dürfen nur den am fothermo System AG gewählt Warmwasserbereiter angeschlossenen Wasserhahn haben! bedienen. WICHTIG! Nur fachkundige Personen dürfen den... -
Seite 9: Technische Daten
V1.0 • Montage Die Öffnung des Überdruckventils muss zur Atmosphäre geöffnet bleiben. • Dieses Gerät enthält einen Stütz-Akku, Der Warmwasserspeicher darf nur in einem Raum mit welcher nicht austauschbar ist. Dieser ist Brandschutz und Raumtemperatur dauerhaft über 0 für die Funktion des Displays bei Nacht °С... -
Seite 10: Anschluss An Die Wasserleitung
V1.0 Befestigungselemente, Versperren seitlichen Öffnung Warmwasserspeicher aufgehängt wird, müssen für kombinierten Ventils und/oder das Arretieren seines das dreifache Gewicht des mit Wasser gefüllten Hebels sind streng verboten! Warmwasserspeichers ausgelegt sein. Es ist verboten, Die Rohranschlüsse haben G½ Außengewinde. Sche- den Warmwasserspeicher an dekorativen Wänden... -
Seite 11: Elektrischer Anschluss - Pv
V1.0 WARNUNG! Fließt kein Wasser aus der und warten Sie ab, bis kein Wasser mehr Ventilöffnung oder fließt nur ein dünner Strahl, aus dem Ventil heraustritt. dann deutet dies auf eine Fehlfunktion hin. • Warnung! Das fließende Wasser kann welche das Sicherheitsventil des kombinierten heiß... - Seite 12 Anschlusses die Funktionsfähigkeit des Auslegung der Photovoltaikleistung in Abhängigkeit Geräts unbedingt prüfen. Der Warmwasserspeicher ist der klimatischen Verhältnisse: Stromversorgungsanlage vollständig getrennt, wenn alle Versorgungsstecker getrennt Klimatische PVB-30 PVB-80 sind. Verhältnisse Sonnenarme Anschluss von Photovoltaikmodulen: Länder, 600 W 1200 W z.
-
Seite 13: Betrieb
Personen unter der Aufsicht einer verantwortlichen Für den Anschluss von externen Energiequellen wie Person stehen oder von dieser Person in den z.B. einer Batterie. Dazu wird ein fothermo- Gebrauch des Geräts eingewiesen wurden. Kinder Batteriekabel benötigt, um die Batterie an die MC4 müssen beaufsichtigt werden, damit sie in keinem Fall... -
Seite 14: Wartung Und Instandhaltung
V1.0 Wenn die Sonneneinstrahlung nicht ausreichend ist, durchschnittliche Lebensdauer beträgt 3 Jahre. Diese kann der Drehregler auf die gewünschte Temperatur Lebensdauer hängt insbesondere von der Betriebsart eingestellt werden ( Empfehlung 35°C bis 40°C). des Geräts und von den Eigenschaften des zu erwärmenden... -
Seite 15: Störungen
V1.0 Außenhülle Kunststoffteile Die Gewährleistung umfasst die Behebung sämtlicher Warmwasserspeichers sind nur mit leicht feuchtem Fabrikationsfehler, während Baumwolltuch, ohne aggressive und/oder Gewährleistungszeit auftreten können. Nur die vom Scheuermittel zu reinigen. Es ist verboten, dass Gerät Verkäufer autorisierten Fachleute dürfen einem Dampfgerät... - Seite 16 V1.0 WIRD. FALLS NOTWENDIG ODER WENN MISS- VERSTÄNDNISSE IM ZUSAMMENHANG MIT DER ÜBERSETZUNG UND MIT DEN IN DIESER SPRACH- VERSION MONTAGE- GEBRAUCHSANLEITUNG VERWENDETEN BEGRIFFEN BESTEHEN, BITTE DIE DEUTSCHE VERSION ALS ORIGINAL VORRANGIGE VERSION BENUTZEN.
