NB3701
NRSW-Benutzerhandbuch - Version 4.7.0.100
Bez.
Farbe
DO1
DO2
DI1
DI2
USR1
USR2
[1]
Die Farbe der LED zeigt die Signalqualität für drahtlose Verbindungen an.
Rot bedeutet niedrig
Gelb bedeutet mäßig
Grün bedeutet gut oder ausgezeichnet
Ethernet-LEDs
Die folgende Tabelle beschreibt die Ethernet-Statusanzeigen.
Bez.
Farbe
Ethernet
1-5
3.4.3. Reset
Die Reset-Taste hat zwei Funktionen:
1. System-Neustart:
Drücken Sie mindestens 3 Sekunden, um einen Systemneustart auszulösen.
Der Neustart wird durch die rot blinkende STAT-LED angezeigt.
2. Zurücksetzen auf Werkseinstellungen:
Drücken Sie mindestens 10 Sekunden, um das Gerät auf Werkseinstellungen zurückzusetzen.
Die Aktion wird bestätigt, indem alle LEDs eine Sekunde lang aufleuchten.
Status
Funktion
ein
Der stromlos offene Ausgang 1 ist gesperrt.
aus
Der stromlos offene Ausgang 1 ist offen.
ein
Der stromlos gesperrte Ausgang 1 ist offen.
aus
Der stromlos gesperrte Ausgang 1 ist gesperrt.
ein
Eingang 1 ist aktiviert.
aus
Eingang 1 ist nicht aktiviert.
ein
Eingang 2 ist aktiviert.
aus
Eingang 2 ist nicht aktiviert.
ein
Benutzerdefiniert.
aus
Benutzerdefiniert.
ein
Benutzerdefiniert.
aus
Benutzerdefiniert.

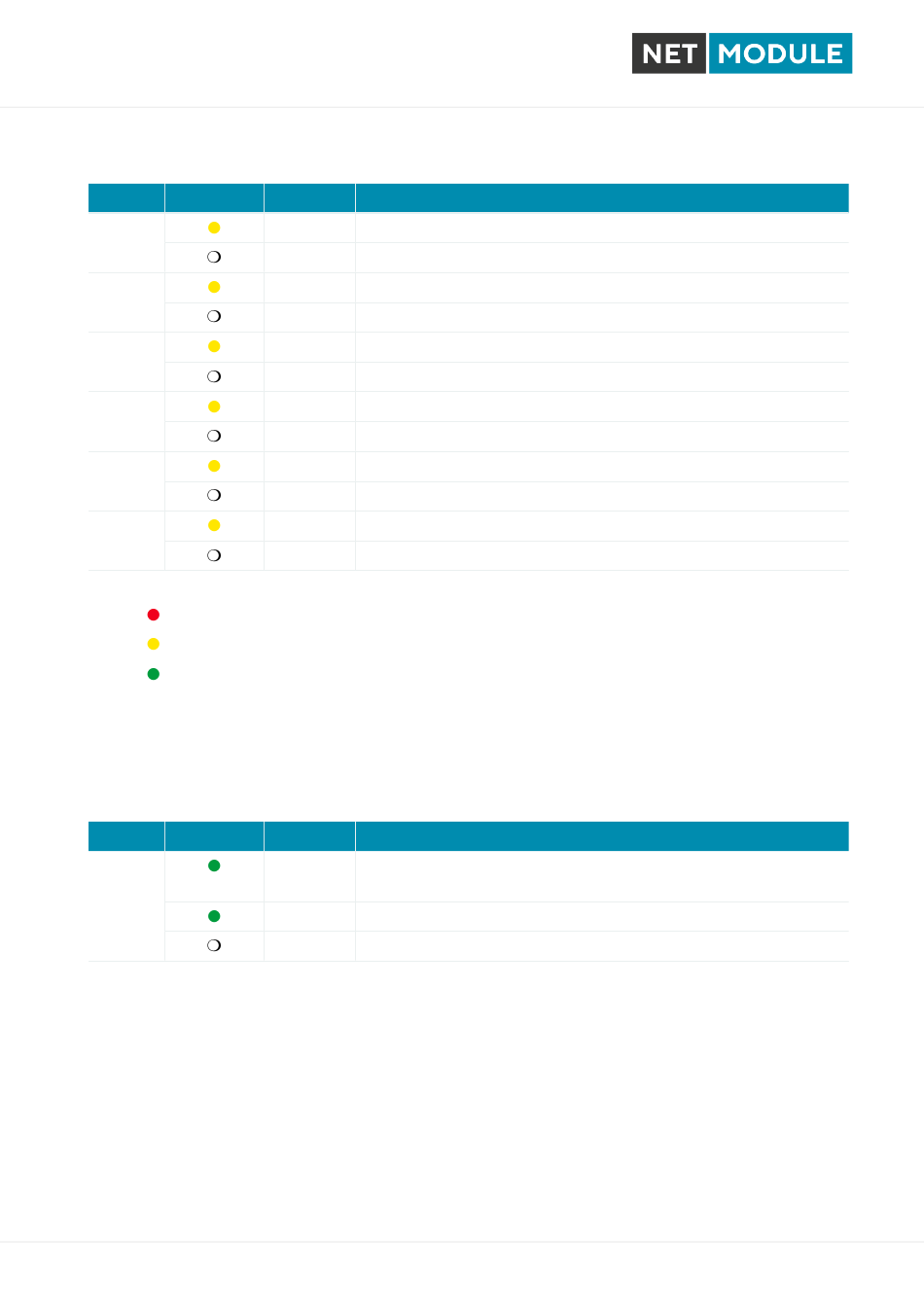

Tabelle 3.3.: NB3701-Statusanzeigen
Status
Funktion
ein
Verbindung (10 Mbit/s oder 100 Mbit/s
Blinkt
Aktivität
aus
Keine Verbindung
Tabelle 3.4.: Ethernet-Statusanzeigen
18
