NetModule Router NB800

Software-Benutzerhandbuch - Version 4.5.0.107

Handbuchversion 2.672

NetModule AG, Switzerland

2. November 2021

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für NetModule NB800

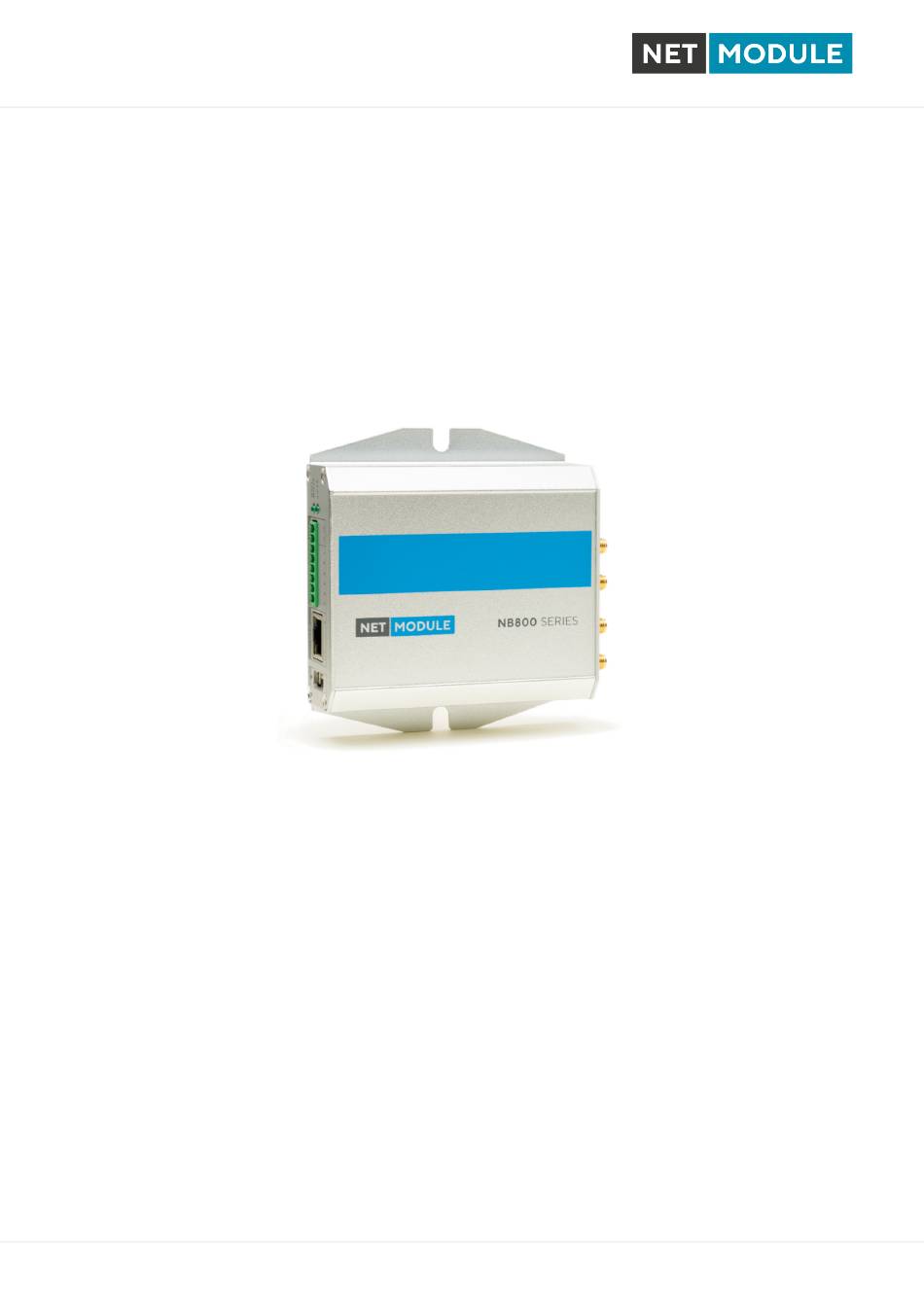

Seite 1 NetModule Router NB800 Software-Benutzerhandbuch - Version 4.5.0.107 Handbuchversion 2.672 NetModule AG, Switzerland 2. November 2021...
Seite 2 Die Speziﬁkationen und Produktinformationen in diesem Handbuch können sich jederzeit ohne vorherige Ankündigung än- dern. Wir weisen darauf hin, dass NetModule keine Zusicherungen oder Gewährleistungen in Bezug auf den Inhalt dieses Dokuments macht und nicht für Verluste oder Schäden haftet, die dem Benutzer durch die direkte oder indirekte Verwendung dieser Informationen entstehen.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Willkommen bei NetModule ........
Seite 4 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.4. ROUTING ......... . .
Seite 5 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.8.9. Lizenzierung ........193 5.8.10.
Seite 6 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Abbildungsverzeichnis 5.1. Erste Anmeldung ........
Seite 7 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.48. SNMP-Agent ......... . 144 5.49.
Seite 8 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Tabellenverzeichnis 3.1. Umgebungsbedingungen ........
Seite 9: Willkommen Bei Netmodule
NRSW-Benutzerhandbuch - Version 4.5.0.107 1. Willkommen bei NetModule Vielen Dank, dass Sie sich für ein NetModule-Produkt entschieden haben. Dieses Dokument soll Ih- nen eine Einführung in das Gerät und seine Funktionen geben. In den folgenden Kapiteln werden alle Aspekte der Inbetriebnahme des Geräts, Installationsverfahren und hilfreiche Informationen zur Konﬁguration und Wartung beschrieben.
Seite 10: Konformität
Dieses Kapitel enthält allgemeine Informationen zur Inbetriebnahme des Routers. 2.1. Sicherheitsanweisungen Beachten Sie sorgfältig alle Sicherheitshinweise mit dem Symbol Einhaltung von Vorschriften: Bei der Verwendung der NetModule-Router sind sämt- liche einschlägigen nationalen und internationalen Gesetze sowie besonderen Ein- schränkungen, die den Einsatz des Kommunikationsmoduls in vorgeschriebenen An- wendungen und Umgebungen regeln, zu beachten.
Seite 11 Eine Fehlkonﬁguration führt zum Verlust der Zulassung. – An den Router angeschlossene Mobilfunkantennen dürfen nur einen Antennengewinn von höchstens 2,5 dBi aufweisen. Für die Einhaltung der gesetzlichen Vorschriften ist der Anwender verantwortlich. – Es dürfen für die NetModule-Router nur CE-konforme Netzteile mit strombegrenztem SELV-Ausgangskreis verwendet werden.
Seite 12: Konformitätserklärung
– Besondere Vorsicht ist geboten in der Nähe von persönlichen medizinischen Hilfsmit- teln wie z. B. Herzschrittmachern und Hörgeräten. – Die NetModule-Router können in der Nähe von TV-Geräten, Radioempfängern und Computern Störungen verursachen. – Führen Sie während eines Gewitters niemals Arbeiten am Antennensystem durch.
Seite 13: Open-Source-Software
NRSW-Benutzerhandbuch - Version 4.5.0.107 forderungen für Funkschnittstellen für einzelne Länder ﬁnden Sie in unserer WLAN-Datenbank. 2.5. Open-Source-Software Hiermit informieren wir Sie, dass NetModule-Produkte Open-Source-Software enthalten können. Wir stellen Ihnen diese Open-Source-Software zur Verfügung unter den Bedingungen der GNU General Public License (GPL)
Seite 14: Technische Daten
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 3. Technische Daten 3.1. Erscheinungsbild...
Seite 15: Funktionen
– 1x Bluetooth und Bluetooth Low Energy – 1x GNSS – 1x Erweiterungs-Shield – Softwaretasten Dank seines modularen Konzepts können der NB800-Router und seine Hardwarekomponenten je nach beabsichtigtem Einsatzzweck konﬁguriert werden. Bitte kontaktieren Sie uns, wenn Ihr Projekt spezielle Anforderungen mit sich bringt. 3.3. Umgebungsbedingungen...
Seite 16: Schnittstellen
USB-2.0-Host-Anschluss, z. B. für Software-/Konﬁgurations-Updates. WLAN SMA-Buchsen für MIMO-WLAN-Antenne. A3 ist der Haupt-, A4 der Hilfs- anschluss. SMA-Buchse (A3) für Bluetooth. SMA-Buchsen für LTE-/UMTS-Antennen. A1 ist der Haupt-, A2 der Hilfs- anschluss. GNSS SMA-Buchse für GNSS Steckplatz für 1 Micro-SIM (3FF) Tabelle 3.2.: NB800-Schnittstellen...
Seite 17: Standard-Led-Anzeige
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 3.4.2. Standard-LED-Anzeige Die folgende Tabelle beschreibt die Statusanzeigen des NB800. Bez. Farbe Status Funktion STAT Blinkt Das Gerät beﬁndet sich in der Startsequenz oder im Software- oder Konﬁgurationsupdate. Das Gerät ist bereit. Blinkt Drahtlose Verbindung wird hergestellt.
Seite 18: Mobile Kommunikation
2,5 dBi schließlich Kabeldämpfung Min. Abstand zwischen kollokierten 20 cm Antennen (Beispiel: MOB1 zu MOB2) Min. Abstand zwischen Personen und 40 cm Antenne Verbindertyp Tabelle 3.7.: Speziﬁkation des mobilen Antennenanschlusses 3.4.5. Bluetooth Der NB800 unterstützt Bluetooth 4.2 einschließlich Bluetooth Low Energy.
Seite 19: Wlan
Min. Abstand zwischen Personen und 40 cm Antenne Verbindertyp Tabelle 3.9.: Speziﬁkation des WLAN-Antennenanschlusses Hinweis: WLAN-Antennen mit höherer Verstärkung dürfen mit der NetModule-Router-Softwarelizenz „Enhanced RF Con- ﬁguration“ und der von zertiﬁziertem Fachpersonal korrekt konﬁgurierten Antennenverstärkung und Kabeldämpfung ver- wendet werden.
Seite 20: Usb 2.0-Host-Anschluss
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 3.4.7. USB 2.0-Host-Anschluss Der USB-2.0-Hostanschluss ist wie folgt speziﬁziert: Funktion Speziﬁkation Geschwindigkeit Low, Full, Hi-Speed Stromstärke max. 500 mA Max. Kabellänge Kabelabschirmung Obligatorisch Verbindertyp Typ A Tabelle 3.10.: Speziﬁkation des USB-2.0-Host-Anschlusses...
Seite 21: Rj45-Ethernet-Anschluss
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 3.4.8. RJ45-Ethernet-Anschluss Speziﬁkation Der Ethernet-Anschluss ist wie folgt speziﬁziert: Funktion Speziﬁkation Isolierung 1500 V Geschwindigkeit 10/100 Mbit/s Mode Halb- und Vollduplex Crossover Automatisch MDI/MDI-X Max. Kabellänge 100 m Kabeltyp CAT 5e oder höher Kabelabschirmung Obligatorisch...
Seite 22: Netzteil
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 3.4.9. Netzteil NB800-Router haben einen nicht isolierten Netzteileingang. Er ist wie folgt speziﬁziert: Funktion Speziﬁkation Netzteil, Nennspannungen: 12 V und 24 V Spannungsbereich 12 V bis 24 V ( 20 %/+20 %) Mittlere Leistungsaufnahme Max. Leistungsaufnahme 10 W Max.
Seite 23: Com/Io-Shield
8-poliger Klemmenblockstecker 3,5 mm Tabelle 3.16.: Speziﬁkation des COM/IO-Shields Pinbelegung Signal V , RS232 GND RS232 RX (NB800-Eingang); RS485 A (Halbduplex) RS232 TX (NB800-Ausgang); RS485 B (Halbduplex) In- (digitaler Eingang isoliert) In+ (digitaler Eingang isoliert) Ausgang NO (digitaler Ausgang isoliert, Kontaktrelais stromlos offen) Ausgang COM (digitaler Ausgang isoliert, Kontaktrelais gemeinsam) Tabelle 3.17.: Pinbelegung des COMIO-Shields...
Seite 24: 2Xcan-Shield
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 3.4.11. 2xCAN-Shield Der 2xCAN-Shield ist wie folgt speziﬁziert: Funktion Speziﬁkation Funktionen 2x CAN V2.0B Signale CANH, CANL Signalpegel Hoch > 2,75 V , niedrig < 2,0 V Bitrate Bis zu 1 Mbit/s Terminierung Keine interne Busterminierung Auf Anfrage: 120 Ω, per Software konﬁgurierbar...
Seite 25: Cangi-Shield
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 3.4.12. CanGI-Shield – 1x GNSS auf SMA – 1x CAN auf 8-poligem Terminierungsblock 3,5 mm Pinbelegung Signal CAN_H CAN_L Tabelle 3.20.: Pinbelegung des CanGI-Shields Hinweis: Kabel mit einer Länge über 30 m müssen abgeschirmt sein.
Seite 26: Installation
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 4. Installation Die NB800 ist für die Montage an einer Wand oder in einem Schaltschrank vorgesehen. Bitte beachten Sie die Sicherheitshinweise in Kapitel und die Umgebungsbedingungen in Kapitel 3.3. Vor der Installation des NB800-Routers sind die folgenden Vorsichtsmaßnahmen zu treffen: –...
Seite 27: Installation Der Wlan-Antennen
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Beachten Sie, dass durch Faradaysche Käﬁge wie große Metallﬂächen (Aufzüge, Maschinengehäu- se usw.), engmaschige Eisenkonstruktionen und Ähnliches verursachte Effekte den Signalempfang erheblich verschlechtern können. Die Antenne bzw. das Antennenkabel (max. 3 Meter) muss an den Anschluss angeschlossen werden und sollte mit einem Schraubenschlüssel festgezogen werden.
Seite 28: Installation Der Bluetooth-Antenne
– WLAN-Antennen dürfen im relevanten Frequenzbereich eine Verstärkung von ma- ximal 3dBi aufweisen. WLAN-Antennen mit höherer Verstärkung dürfen mit der NetModule-Router-Softwarelizenz Ënhanced RF Conﬁgurationünd der von zertiﬁzier- tem Fachpersonal korrekt konﬁgurierten Antennenverstärkung und Kabeldämpfung verwendet werden. 4.5. Installation der Bluetooth-Antenne Die Bluetooth-Antenne muss an den Anschluss BT, A3 angeschlossen werden.
Seite 29 Routers erreicht werden. Außerdem müssen die an den Eingängen V+ und V- des Routers ange- schlossenen Stromversorgungsleitungen einem Strom von bis zu 8 A standhalten, ohne sich stark zu erwärmen und ohne dass die Isolierung beschädigt wird. Vorsicht: Es dürfen für die NetModule-Router nur CE-konforme Netzteile mit strom- begrenztem SELV-Ausgangskreis verwendet werden.
Seite 30: Konﬁguration
Stand. ftp://share.netmodule.com/router/public/system-software/ 5.1. Erste Schritte NetModule-Router können über die webbasierten Konﬁgurationsoberﬂäche, dem Web Manager, ein- fach eingerichtet werden. Der Web Manager wird von den neuesten Webbrowsern unterstützt. Beach- ten Sie, dass JavaScript aktiviert sein muss.
Seite 31: Zurücksetzen
NetModule Router Simulator Hostname netbox Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.1.: Erste Anmeldung Bitte beachten Sie, dass das Admin-Passwort auch für den Root-Benutzer angewendet wird, mit dem über die serielle Konsole, Telnet, SSH auf das Gerät zugegriffen oder der Bootloader aufgerufen wer- den kann.
Seite 32 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 1. Zurücksetzen auf Werkseinstellungen: Ein Zurücksetzen auf die Werkseinstellungen leiten Sie ein mit dem Befehl factory-reset oder aber durch Drücken des Reset-Tasters. Um diesen Taster zu drücken, benötigen Sie eine schmale Nadel oder Büroklammer, die Sie in die kleine Öffnung rechts neben dem Ethernet-Anschluss oder unter dem USB-Anschluss stecken.
Seite 33: Startseite
Firewall System NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.2.: Startbildschirm Zusammenfassung (Summary) Auf dieser Seite ﬁnden Sie eine kurze Zusammenfassung über den Verwaltungs- und Betriebsstatus der Schnittstellen des Routers. Auf dieser Seite ﬁnden Sie Details zu allen aktivierten Wide Area Network- (WAN-) Verbindungen (z.
Seite 34 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 WLAN Auf dieser Seite ﬁnden Sie Details zu den aktivierten WLAN-Schnittstellen im Access-Point-Modus. Dazu gehören die SSID, IP- und MAC-Adresse und die aktuell verwendete Frequenz und Sendeleis- tung der Schnittstelle sowie die Liste der zugehörigen Stationen.
Seite 35 Auf dieser Seite ﬁnden Sie Informationen zu Dynamic DNS. Systemstatus Die Systemstatusseite zeigt verschiedene Detailinformationen zum NB800-Router, darunter System- daten, Informationen über installierte und aktivierte Module und Informationen zur Softwareversion. In diesem Abschnitt werden alle Webseiten aufgelistet, die von SDK-Skripten erzeugt wurden.
Seite 36: Schnittstellen
Port Setup VLAN Management LAN2 permanent IP Settings WWAN1 permanent Mobile Modems Apply SIMs Interfaces WLAN Administration Configuration IP Settings Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.3.: WAN-Verbindungen...
Seite 37 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Generell wird eine Verbindung nur dann angewählt bzw. als vorhanden deklariert, wenn die folgenden Voraussetzungen erfüllt sind: Bedingung WWAN WLAN PPPoE Modem ist registriert Registriert mit gültigem Diensttyp Gültiger SIM-Status Ausreichende Signalstärke Client ist zugeordnet Client ist authentiﬁziert...
Seite 38 Bei einem WLAN-Client die LAN-Schnittstelle, zu der die WAN- Verbindung gebrückt werden soll. NetModule-Router unterstützen die Funktion IP-Weiterleitung (IP Pass-Through oder Drop-In-Modus). Wenn sie aktiviert ist, wird die WAN-Adresse an den ersten DHCP-Client der angegebenen LAN- Schnittstelle durchgereicht. Da die Ethernet-basierte Kommunikation zusätzliche Adressen erfordert, wird ein geeignetes Subnetz gewählt, um mit dem LAN-Host zu kommunizieren.
Seite 39: Einstellungen Der Ip-Weiterleitung
Emergency Action Ethernet Port Setup 8.8.8.8, 8.8.4.4 none VLAN Management IP Settings Mobile Modems SIMs Interfaces WLAN Administration Configuration IP Settings Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.4.: Verbindungsüberwachung...
Seite 40 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Überwachungseinstellungen Link Die zu überwachende WAN-Verbindung (kann ANY sein) Mode Legt fest, ob die Verbindung nur überwacht werden soll, wenn sie ak- tiv ist (z. B. bei Verwendung eines VPN-Tunnels) oder ob die Konnek- tivität auch beim Verbindungsaufbau überprüft werden soll (Standard)
Seite 41: Wan-Einstellungen
Interfaces WLAN Administration Configuration IP Settings Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.5.: WAN-Einstellungen Parameter TCP-MSS-Einstellungen MSS adjustment Aktiviert oder deaktiviert MSS-Einstellung WAN- Schnittstellen. Maximum segment size Maximale Anzahl von Bytes in einem TCP-Datensegment.
Seite 42: Ethernet
NRSW-Benutzerhandbuch - Version 4.5.0.107 5.3.2. Ethernet NB800-Router werden mit einem dedizierten Ethernet-Anschluss (ETH) für RJ45-Steckverbinder aus- geliefert. ETH1 stellt normalerweise die LAN1-Schnittstelle dar, die für das LAN verwendet werden sollte. Andere Schnittstellen können zum Verbinden zu anderen LAN-Segmenten oder zum Konﬁgu- rieren einer WAN-Verbindung verwendet werden.
Seite 43: Einstellungen Für Die Ethernet-Verbindung
Sie die Modi manuell zuweisen, aber es muss dabei sichergestellt sein, dass alle Geräte im Netzwerk die gleichen Einstellungen verwenden. Authentiﬁzierung mittels IEEE 802.1X NetModule-Router unterstützen eine Port-basierte Authentiﬁzierung nach IEEE 802.1X. Dies kann für jeden Ethernet-Anschluss separat konﬁguriert werden. Folgende Optionen stehen zur Verfügung: Parameter Einstellungen IEEE 802.1X...
Seite 44: Einstellungen Ieee 802.1X
Konﬁguration siehe Kapitel 5.8.8 VLAN-Verwaltung NetModule-Router unterstützen Virtual LAN nach IEEE 802.1Q, mit dem sich virtuelle Schnittstellen auf einer Ethernet-Schnittstelle erstellen lassen. Das VLAN-Protokoll fügt in Ethernet-Frames einen zusätzlichen Header ein, der eine VLAN-Kennung (VLAN-ID) trägt, die zur Verteilung der Pakete auf die zugehörigen virtuellen Schnittstellen verwendet wird.
Seite 45 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter VLAN-Prioritätsstufen Hintergrund (Background) Best Effort Excellent Effort Kritische Anwendungen (Critical Applications) Video (< 100 ms Verzögerung/Jitter) Sprache (< 10 ms Verzögerung/Jitter) Internetwork Control Network Control...
Seite 46: Ip-Einstellungen
WLAN Administration Configuration IP Settings Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.9.: LAN-IP-Konﬁguration Parameter LAN-IP-Einstellungen Mode Legt fest, ob diese Schnittstelle als LAN- oder WAN-Schnittstelle ver- wendet wird...
Seite 47 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Im LAN-Modus kann die Schnittstelle mit den folgenden Einstellungen konﬁguriert werden: Parameter LAN-IP-Einstellungen IP address Die Adresse der IP-Schnittstelle Subnet mask Die Subnetzmaske für diese Schnittstelle Alias IP address Die Alias-IP-Schnittstellenadresse Alias subnet mask Die Alias-Subnetzmaske für diese Schnittstelle Im WAN-Modus kann die Schnittstelle mit den folgenden Einstellungen konﬁguriert werden:...
Seite 48: Mobile Kommunikation
Port Setup SIM1 Mobile1 Mobile1 missing unknown VLAN Management IP Settings Mobile Update Modems SIMs Interfaces WLAN Administration Configuration IP Settings Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.10.: SIM-Karten...
Seite 49 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Auf dieser Seite ﬁnden Sie einen Überblick über die verfügbaren SIM-Karten, die ihnen zugeordneten Modems und deren aktuellen Status. Nachdem eine SIM-Karte eingelegt, einem Modem zugewiesen und erfolgreich entsperrt wurde, sollte sich die Karte im Zustand ready beﬁnden, und der Status der Netzwerkregistrierung sollte sich auf registered ändern.
Seite 50: Esim-Proﬁle
NG800 NetModule Router Hostname Simulator Software Version 4.6.0.100 © 2004-2021, NetModule AG Abbildung 5.11.: eSIM-Proﬁle Ausgewählte Routermodelle enthalten eine eUICC (Embedded Universal Integrated Circuit Card), mit der Sie eSIM-Proﬁle aus dem Internet auf den Router herunterladen können, anstatt eine physische SIM-Karte in den Router einlegen zu müssen.
Seite 51: Euicc-Proﬁl Hinzufügen
Bluetooth NG800 NetModule Router Hostname Simulator Software Version 4.6.0.100 © 2004-2021, NetModule AG Abbildung 5.12.: eUICC-Proﬁl hinzufügen Die folgenden zwei Möglichkeiten zur Installation von eSIM-Proﬁlen werden unterstützt und können auf der Konﬁgurationsseite für eSIM-Proﬁle ausgewählt werden: 1. Vom Netzbetreiber bereitgestellter QR-Code Bei dieser Methode laden Sie das eSIM-Proﬁl herunter, indem Sie vom Mobilfunkbetreiber einen QR-...
Seite 52: Wwan-Schnittstellen
Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.13.: WWAN-Schnittstellen Die folgenden mobilen Einstellungen sind erforderlich: Parameter WWAN-Mobil-Parameter Modem Das Modem, das für diese WWAN-Schnittstelle verwendet wird Die SIM-Karte, die für diese WWAN-Schnittstelle verwendet wird...
Seite 53 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter WWAN-Mobil-Parameter Service type Der erforderliche Diensttyp Diese Einstellungen ersetzen die allgemeinen SIM-Einstellungen, sobald die Verbindung angewählt wird.
Seite 54 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 In der Regel werden die Verbindungseinstellungen automatisch ermittelt, sobald sich das Modem an- gemeldet hat und der Netzbetreiber in unserer Datenbank gefunden wurde. Andernfalls ist es erfor- derlich, die folgenden Einstellungen manuell zu konﬁgurieren: Parameter...
Seite 55: Wlan
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.14.: WLAN-Verwaltung Wenn der Verwaltungsstatus auf disabled gesetzt ist, wird das Modul ausgeschaltet, um den Gesamt- stromverbrauch zu reduzieren. Für eine bessere Abdeckung und einen höheren Durchsatz empfehlen wir generell die Verwendung von zwei Antennen.
Seite 56 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Ein WLAN- client und ein mesh point werden automatisch zu einer WAN-Verbindung. Zur Verwal- tung siehe Kapitel 5.3.1. Konﬁgurierbare Parameter für access-point, client mesh point und ggf. dual mode: Parameter WLAN-Verwaltung Regulatory Domain Gibt das Land an, in dem der Router betrieben wird...
Seite 57: Ieee 802.11-Wlan-Normen
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Standard Frequenzen Bandbreite Datenrate 802.11a 5 GHz 20 MHz 54 Mbit/s 802.11b 2,4 GHz 20 MHz 11 Mbit/s 802.11g 2,4 GHz 20 MHz 54 Mbit/s 802.11n 2,4 GHz 20 MHz 144 Mbit/s 802.11n 5 GHz...
Seite 58 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Konﬁguration des WLAN-Clients Required signal strength Erforderliche Signalstärke zum Herstellen der Verbindung Der client führt Hintergrundscans für das Roaming innerhalb eines Extended Service Set durch. Die Hintergrundscans basieren auf der aktuellen Signalstärke. Parameter Parameter für die WLAN-Client-Hintergrundscans Threshold Die Signalstärke in dBm, ab der das lange bzw.
Seite 59: Wlan-Konﬁguration
WPA + WPA2 / TKIP + CCMP Ethernet Port Setup VLAN Management IP Settings Mobile Modems SIMs Interfaces WLAN Administration Configuration IP Settings Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.15.: WLAN-Konﬁguration...
Seite 60 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 In diesem Abschnitt können Sie sicherheitsrelevante Einstellungen konﬁgurieren. Parameter Konﬁguration des WLAN-Access-Point SSID Der Netzwerkname (als SSID bezeichnet) Security mode Der gewählte Sicherheitsmodus WPA mode WPA2 sollte gegenüber WPA1 und WPA2 bevorzugt werden; der ge- mischte Modus (WPA/WPA2) bietet beides.
Seite 61 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 In der Betriebsart mesh point ist es möglich, eine Verbindung zu einem oder mehreren entfernten Mesh Points innerhalb des Mesh-Netzwerks herzustellen. Das System meldet sich automatisch beim WLAN an und verbindet sich mit den anderen Mesh-Partnern mit der gleichen ID und denselben Zugangsdaten.
Seite 62: Wlan-Ip-Konﬁguration
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.16.: WLAN-IP-Konﬁguration Die Netzwerke der Access Points können per Bridge mit jeder LAN-Schnittstelle verbunden (gebrückt) werden, damit WLAN-Clients und Ethernet-Hosts im gleichen Subnetz arbeiten können. Bei mehreren SSIDs empfehlen wir jedoch dringend, getrennte Schnittstellen im Routing-Modus einzurichten, um unerwünschte Zugriffe und Datenverkehr zwischen den Schnittstellen zu unterbinden.
Seite 63 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter WLAN-Brückenfunktionen IAPP Aktiviert die Funktion Inter-Access Point Protocol Pre-auth Aktiviert den Vorauthentiﬁzierungsmechanismus für Roaming-Clients (falls vom Client unterstützt). Pre-auth wird nur mit WPA2-Enterprise mit CCMP unterstützt.
Seite 64: Software-Bridges
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.3.5. Software-Bridges Software-Bridges können Layer-2-Geräte wie OpenVPN TAP, GRE oder WLAN-Schnittstellen zu über- brücken, ohne dass eine physische LAN-Schnittstelle erforderlich ist. Bridge-Einstellungen Auf dieser Seite können Sie Software-Bridges aktivieren/deaktivieren. Es bestehen die folgenden Konﬁgurationsmöglichkeiten: Parameter...
Seite 65: Usb
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.3.6. USB NetModule-Router werden mit einem Standard-USB-Host-Anschluss geliefert, an den ein Speicher-, Netzwerk- oder serielles USB-Gerät angeschlossen werden kann. Eine Liste der unterstützten Geräte erhalten Sie auf Anfrage vom Technischen Support. LOGOUT HOME INTERFACES ROUTING...
Seite 66: Usb-Geräteverwaltung
IP Settings Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.18.: USB-Geräteverwaltung Parameter USB-Geräte Vendor ID Die Herstellerkennung (Vendor ID) des USB-Geräts Product ID Die Produktkennung (Product ID) des USB-Geräts Module Das USB-Modul und der Typ des Treibers, der für dieses Gerät ver-...
Seite 67: Serial
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.3.7. Serial Auf dieser Seite können Sie die seriellen Schnittstellen verwalten. Eine serielle Schnittstelle kann verwendet werden von: Parameter Verwendung der seriellen Schnittstelle none Die serielle Schnittstelle wird nicht verwendet login console Über die serielle Schnittstelle wird eine Konsole geöffnet, auf die von einem Client mit seriellem Terminal von der Gegenseite aus zugegrif- fen werden kann.
Seite 68: Verwaltung Der Seriellen Schnittstelle
SERIAL1 is used by: IP Settings modem emulator Mobile Modems Apply Back SIMs Interfaces WLAN Administration Configuration IP Settings Bridges Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.19.: Verwaltung der seriellen Schnittstelle...
Seite 69: Beim Betrieb Eines Geräteservers Sind Die Folgenden Einstellungen Verfügbar
Allow clients from: specify Apply NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.20.: Einstellungen der seriellen Schnittstelle Parameter Einstellungen der seriellen Schnittstelle Physical protocol Wählt das gewünschte physikalische Protokoll auf der seriellen Schnittstelle...
Seite 70 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Einstellungen der seriellen Schnittstelle Stop bits Legt die Anzahl der Stoppbits fest, die verwendet werden, um das Ende eines Frames anzuzeigen Software ﬂow control Legt die Software-Datenﬂusssteuerung für die serielle Schnittstelle fest; XOFF sendet ein Stoppzeichen, XON ein Startzeichen an die Ge- genstelle, um die eingehenden Daten zu steuern Hardware ﬂow control...
Seite 71 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Einstellungen der seriellen Schnittstelle Hardware ﬂow control Sie können die RTS/CTS-Hardware-Datenﬂusssteuerung aktivieren, sodass die RTS- und CTS-Leitungen zur Steuerung des Datenﬂusses verwendet werden können Parameter Eingehende Verbindungen über Telnet Port Der TCP-Port für den Geräteserver Parameter Telefonbucheinträge...
Seite 72: Digitale Ein-/Ausgänge
Serial Digital I/O GNSS NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.21.: Digitale Ein-/Ausgänge Es stehen die folgenden Einstellungen zur Verfügung: Parameter Einstellungen des digitalen Ein-/Ausgangs DO1 after reboot Ausgangszustand von DO1 nach dem Hochfahren des Systems...
Seite 73: Bluetooth Low Energy
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.3.9. Bluetooth Low Energy Wenn eine Bluetooth-Schnittstelle vorhanden ist, kann sie entweder mit der SDK-Scripting-Engine verwendet oder an die Virtualisierung weitergeleitet werden. Bluetooth-Einstellungen Auf dieser Seite können Sie das Bluetooth-Modul entweder dem SDK oder der Virtualisierung zuord- nen oder aber die Bluetooth-Funktion ausschalten.
Seite 74: Routing
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.22.: Statisches Routing Im Allgemeinen haben Hostrouten Vorrang vor Netzwerkrouten und Netzwerkrouten Vorrang vor Stan- dardrouten. Zusätzlich kann die Priorität einer Route bestimmt werden; ein Paket geht in die Richtung mit dem niedrigsten Routenmesswert, falls ein Ziel mehreren Routen entspricht.
Seite 75: Statische Routen-Flags
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Konﬁguration des statischen Routing Destination Die Zieladresse eines Pakets Netmask Die Netzmaske, die in Kombination mit dem Ziel das zu adressie- rende Netzwerk deﬁniert. Ein einzelner Host kann durch eine Netz- maske von 255.255.255.255 angegeben werden; eine Standardroute entspricht 0.0.0.0.
Seite 76: Erweitertes Routing
Classification NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.23.: Erweitertes Routing Im Gegensatz zu statischen Routen können erweiterte Routen nicht nur eine Zieladresse/Netzmaske, sondern auch eine Quelladresse/Netzmaske, die eingehenden Schnittstelle und den Diensttyp (TOS) der Pakete enthalten.
Seite 77 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Konﬁguration des erweiterten Routing discard if down Pakete verwerfen, wenn die angegebene Schnittstelle ausgefallen ist...
Seite 78: Multipath-Routing
Administration Classification NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.24.: Multipath-Routing Für die Einrichtung des Multipath-Routings müssen mindestens zwei Schnittstellen deﬁniert sein. Wei- tere Schnittstellen können mit dem Pluszeichen hinzugefügt werden. Parameter Multipath-Routen hinzufügen Target network/netmask Deﬁniert das Zielnetzwerk, für das Multipath-Routing angewendet...
Seite 79: Multicast-Routing
1 ist. Multicast-Routing (MCR) kann von einem Daemon konﬁguriert und verwaltet werden. Es kann jeweils nur ein MCR-Daemon verwendet werden. NetModule-Router werden mit zwei verschiedenen MCR-Daemons ausgeliefert; die Auswahl richtet sich nach den vorhandenen Abhängigkeiten im System Parameter...
Seite 80 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Statisches Routing Leitet Multicast-Pakete je nach Ursprung und Gruppe in unterschiedliche Richtungen, basierend auf vorgegebenen MCR-Regeln: Parameter Einstellungen für statisches Multicast-Routing Group IP-Adresse der MCR-Gruppe Source IP der Paketquelle Incoming interface Schnittstelle zum Netz der Quelle der Multicast-Pakete...
Seite 81: Bgp
Allgemeine BGP-Einstellungen Administrative status Legt fest, ob das BGP-Routingprotokoll aktiv ist AS number Die Nummer des autonomen Systems (AS), zu dem der NetModule- Router gehört (1-4294967295) Redistribute connected rou- Routen an Netzwerke umverteilen, die direkt mit dem NetModule- Router verbunden sind...
Seite 82 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter BGP-Netzwerke Preﬁx Präﬁx des zu verteilenden Netzwerks Preﬁx length Länge des Präﬁxes des zu verteilenden Netzwerks...
Seite 83: Ospf
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.4.6. OSPF Im OSPF-Menü können Sie den NetModule-Router zu einem Netzwerk von OSPF-Routern hinzufü- gen. Parameter Allgemeine OSPF-Einstellungen Administrative status Legt fest, ob das OSPF-Routingprotokoll aktiv ist Redistribute connected rou- Routen an Netzwerke umverteilen, die direkt mit dem NetModule-...
Seite 84 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter OSPF-Netzwerke Bereich Routing-Bereich, zu dem diese Schnittstelle gehört (0-65535, 0 be- deutet Backbone)
Seite 85: Mobile Ip
Wechsel der WAN-Verbindung während des Umschaltevorgangs kurzzeitige Ausfälle, während alle IP-Verbindungen aktiv gehalten werden. Außerdem unterstützen NetModule-Router auch NAT-Traversal für mobile Knoten, die hinter einer Fi- rewall laufen (und NAT ausführen), wodurch mobile Knoten auch dort von einer Zentrale aus über ihre Home-Adresse erreichbar sind und komplizierte VPNs umgangen werden.
Seite 86 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Konﬁguration von Mobile IP Authentication type Der verwendete Authentiﬁzierungsalgorithmus. Dies kann preﬁx- sufﬁx-md5 (Standard bei MIP) oder hmac-md5 sein. Shared secret Die Passphrase (Shared Secret), das für die Authentiﬁzierung des mobile node beim home agent genutzt wird. Dies kann ein 128- Bit-Hexadezimalwert oder eine ASCII-Zeichenkette beliebiger Länge...
Seite 87: Mobile Ip
Mobile network mask: (optional) Apply NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.25.: Mobile IP Parameter Konﬁguration eines Mobile-IP-Knotens Der Security Parameter Index (SPI), der den Sicherheitskontext für den mobilen IP-Tunnel zwischen dem mobile node und dem home agent herstellt. Auf diese Weise wer- den mobile Knoten voneinander unterschieden.
Seite 88 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Konﬁguration eines Mobile-IP-Knotens Shared secret Die Passphrase (Shared Secret), das für die Authentiﬁzierung des mobile node beim home agent genutzt wird. Dies kann ein 128- Bit-Hexadezimalwert oder eine ASCII-Zeichenkette beliebiger Länge sein.
Seite 89: Quality Of Service
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.4.8. Quality of Service NetModule-Router können bestimmte Arten von IP-Datenverkehr priorisieren und ausgestalten (Sha- ping). Diese ist derzeit auf den Ausgang beschränkt, d. h. es kann nur ausgehender Datenverkehr gestaltet werden. Die aktuelle QoS-Lösung verwendet SFQ-Klassen (Stochastic Fairness Queuing) in Kombination mit HTB-QDiscs (Hierarchy Token Bucket).
Seite 90 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Wenn eine Schnittstelle aktiviert wurde, legt das System automatisch die folgenden Warteschlangen Parameter QoS-Standardwarteschlangen high Eine Warteschlange mit hoher Priorität, die möglicherweise latenzkri- tische Dienste (z. B. VoIP) enthält. default Eine Standardwarteschlange, die alle anderen Dienste verarbeitet Eine Warteschlange mit niedriger Priorität, die möglicherweise weni-...
Seite 91: Firewall
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.5. FIREWALL 5.5.1. Verwaltung NetModule-Router verwenden das Linux-Firewall-Framework netﬁlter/iptables http://www.netfilter.org (Näheres siehe ), die eine zustandsabhängige Inspektion unterstützt, d. h. gleiche Berechtigungen für vererbte Verbindungen innerhalb einer IP-Sitzung gewährt (z. B. wenn FTP eine Steuer- und Datenverbindung aufbaut).
Seite 92: Regeln
Inbound Rules Outbound Rules Apply Clear NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.27.: Firewall-Regeln Parameter Konﬁguration der Firewall-Regeln Description Eine aussagekräftige Beschreibung über den Zweck dieser Regel Action Legt fest, ob die dieser Regel entsprechenden Pakete blockiert oder...
Seite 93 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Konﬁguration der Firewall-Regeln Destination Die Zieladresse der übereinstimmenden Pakete, kann ANY, LOCAL (an das System selbst adressiert) oder durch Adresse/Netzwerk an- gegeben sein Incoming interface Die Schnittstelle, an der passende Pakete empfangen werden Protocol...
Seite 94: Napt
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.28.: Maskierung (Masquerading) Auf der Verwaltungsseite können Sie die Schnittstellen angeben, auf denen die Maskierung durch- geführt werden soll. NAPT verwendet dabei die Adresse der gewählten Schnittstelle und wählt einen zufälligen Quellport für ausgehende Verbindungen.
Seite 95: Masquerading-Regeln
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.29.: NAPT-Regeln für eingehende Pakete Die Regeln werden der Reihe nach abgearbeitet; die Liste wird von oben nach unten durchlaufen, bis eine passende Regel gefunden wird. Wenn keine passende Regel gefunden wird, wird das Paket unverändert zugelassen.
Seite 96 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter NAPT-Regeln für eingehende Pakete Kontext für diese Regel: Host, Netzwerk oder Port-Bereich - siehe Tabelle unten Incoming interface Die Schnittstelle, an der passende Pakete empfangen werden Source Die Quelladresse oder das Netzwerk, von dem passende Pakete...
Seite 97: Napt-Regeln Für Abgehende Pakete
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter NAPT-Regeln für abgehende Pakete Rewrite source port Der Port, zu der der Quellport passender Pakete umgeschrieben wer- den soll...
Seite 98: Vpn
Tunnel Configuration L2TP Administration Tunnel Configuration NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.30.: Verwaltung von OpenVPN Parameter Verwaltung von OpenVPN Administrative status Legt fest, ob OpenVPN aktiv ist Restart on link change Legt fest, ob der OpenVPN-Dämon bei einer Änderung der WAN-...
Seite 99: Konﬁguration Von Openvpn
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Tunnel-Konﬁguration NetModule-Router unterstützen einen Server-Tunnel und bis zu vier Client-Tunnel. Sie können die Tun- nelparameter entweder in der Standardkonﬁguration angeben oder eine zuvor erstellte Expertendatei hochladen. In Kapitel 5.6.1 erfahren Sie mehr über das Verwalten von Clients und das Erstellen der Dateien.
Seite 100 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Wenn der Tunnel im Clientmodus betrieben wird, stehen die folgenden Einstellungen zur Verfügung: Parameter OpenVPN-Clientkonﬁguration Peer selection Legt fest, wie die Gegenstelle ausgewählt werden soll. Sie kön- nen einen einzelnen Server konﬁgurieren, aber auch mehrere, die dann bei Ausfällen entweder nacheinander ("Failover") oder nach Last...
Seite 101 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Es stehen die folgenden weiteren Optionen zur Verfügung: Parameter OpenVPN-Optionen use compression Legt fest, ob die LZO-Paketkomprimierung aktiv ist use keepalive Kann verwendet werden, um ein periodisches Keepalive-Paket zu senden, damit der Tunnel trotz Inaktivität aufrechterhalten bleibt...
Seite 102 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 OpenVPN-Expertenkonﬁguration (Server) Ein Server-Tunnel erfordert normalerweise die folgenden Dateien: Parameter Server-Expertendateien server.conf OpenVPN-Konﬁgurationsdatei ca.crt Root-Zertiﬁzierungsstellendatei server.crt Zertiﬁkatsdatei server.key Datei mit privatem Schlüssel dh1024.pem Difﬁe-Hellman-Parameterdatei Ein Verzeichnis mit clientspeziﬁschen Konﬁgurationsdateien Hinweis: Ein Zertiﬁkat wird erst ab dem Beginn des Gültigkeitszeitraums gültig. Daher muss vor dem Erstellen von Zertiﬁkaten und dem Aufbau einer Tunnelverbindung eine genaue Systemzeit eingestellt...
Seite 103: Openvpn-Client-Verwaltung
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.32.: OpenVPN-Client-Verwaltung Im Networking-Abschnitt können Sie für jeden Client eine feste Adresse für den Tunnelendpunkt ver- geben. Wenn Sie für einen bestimmten Client eine feste Adresse verwenden wollen, müssen Sie auch für die anderen Clients feste Adressen verwenden.
Seite 104: Ipsec
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.6.2. IPsec IPsec ist eine Protokoll-Suite zur Absicherung der IP-Kommunikation, wobei jedes Paket einer Sitzung authentiﬁziert und verschlüsselt wird und damit ein sicheres virtuelles privates Netzwerk entsteht. IPsec enthält verschiedene kryptograﬁsche Protokolle und Chiffren für den Schlüsselaustausch und die Datenverschlüsselung und gilt unter Sicherheitsgesichtspunkten als eines der stärksten VPN-...
Seite 105: Ipsec-Verwaltung
Tunnel Configuration NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.33.: IPSec-Verwaltung Auf dieser Seite können Sie IPSec aktivieren/deaktivieren. Sie können zusätzlich auch angeben, ob die Optionen NAT-Traversal und IKEv2 Make-before-Break verwendet werden sollen. NAT-Traversal wird hauptsächlich für Verbindungen verwendet, die einen Transportweg durchlaufen, bei dem ein Router die IP-Adresse/Port von Paketen verändert.
Seite 106: Ipsec-Konﬁguration
Tunnel Configuration L2TP Administration Tunnel Configuration NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.34.: IPSec-Konﬁguration Allgemeines Zum Einrichten des Tunnels müssen Sie zunächst die folgenden Parameter konﬁgurieren: Parameter Allgemeine IPsec-Einstellungen Local IP Die IP-Adresse der lokalen Schnittstelle. 0.0.0.0 lässt eine beliebige IP-Adresse zu.
Seite 107 Verbindung trennt. Mögliche Aktionen sind das Löschen, Halten oder der Neustart der Gegenstelle. IKE-Authentiﬁzierung NetModule-Router unterstützen die IKE-Authentiﬁzierung über Pre-Shared Keys (PSK) oder Zertiﬁkate innerhalb einer Public-Key-Infrastruktur. Die erweiterte Authentiﬁzierung (XAUTH) nutzt eine RADIUS- ähnliche Authentiﬁzierung und für die Zugriffskontrolle auf Benutzerebene über IPSec verwendet wer- den.
Seite 108 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 IKE Proposal In diesem Abschnitt können Sie die Einstellungen der Phase 1 konﬁgurieren: Parameter IPsec-IKE-Vorschlagseinstellungen Negotiation mode Legt den Verhandlungsmodus fest. Vorzugsweise sollte der Modus main verwendet werden, aber der Modus aggressive könnte in Ver- bindung mit dynamischen Endpunktadressen sinnvoll sein.
Seite 109 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 den Endpunkten in den folgenden Einstellungen angeben: Parameter IPsec-Netzwerkeinstellungen Local network Die Adresse des lokalen Netzwerks Local netmask Die Netzmaske des lokalen Netzwerks Peer network Die Adresse des Remote-Netzwerks hinter der Gegenstelle Peer netmask Die Netzmaske des Remote-Netzwerks hinter der Gegenstelle NAT address Optional können Sie NAT (Masquerading) für Pakete anwenden, die...
Seite 110: Pptp
Tunnel Configuration NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.35.: PPTP-Verwaltung Beim Einrichten eines PPTP-Tunnels müssten Sie zwischen den Betriebsarten Server und Client wäh- len. Für einen Client-Tunnel müssen die folgenden Einstellungen festgelegt werden:...
Seite 111: Konﬁguration Eines Pptp-Tunnels
Administration Tunnel Configuration Apply NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.36.: Konﬁguration eines PPTP-Tunnels Für einen Server-Tunnel sind die folgenden Einstellungen erforderlich: Parameter PPTP-Servereinstellungen Listen address Legt fest, auf welcher IP-Adresse eingehende Client-Anfragen erwar-...
Seite 112: Pptp-Client-Verwaltung
PPTP Clients Administration Username Address Tunnel Configuration Client Management IPsec Administration Tunnel Configuration PPTP Administration Tunnel Configuration Client Management Administration Tunnel Configuration L2TP Administration Tunnel Configuration NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.37.: PPTP-Client-Verwaltung...
Seite 113: Gre
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.6.4. GRE Generic Routing Encapsulation (GRE) ist ein Tunneling-Protokoll, das eine Vielzahl von Netzwerk- schichtprotokollen in virtuelle Punkt-zu-Punkt-Verbindungen über IP einkapseln kann. GRE ist in RFC 1701, 1702 und 2784 deﬁniert. Es bietet weder Verschlüsselung noch Autorisierung, kann jedoch auf Adressbasis für Tunneling-Zwecke zusätzlich zu anderen VPN-Techniken (z.
Seite 114: L2Tp (Layer-2-Tunneling-Protokoll)
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.6.5. L2TP (Layer-2-Tunneling-Protokoll) Das Layer-2-Tunneling-Protokoll ist ein Tunneling-Protokoll, das weder Verschlüsselung noch Vertrau- lichkeit unterstützt. Es verlässt sich auf ein Verschlüsselungsprotokoll, das es innerhalb des Tunnels durchläuft, um Vertraulichkeit zu gewährleisten. Zum Einrichten eines Tunnels sind die folgenden Parameter erforderlich: Parameter L2TP-Konﬁguration...
Seite 115: Einwahl (Dial-In)
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.6.6. Einwahl (Dial-In) Auf dieser Seite können Sie den Einwahlserver konﬁgurieren, um Point-to-Point- (PPP-) Datenverbin- dungen über Mobilfunk (GSM) anbieten zu können. Hierfür würde man in der Regel 2G als erforder- lichen Diensttyp angeben, sodass sich das Modem nur bei GSM anmelden kann. Eine gleichzeitige Verwendung ausgehender WWAN-Schnittstellen und Einwahlverbindungen ist natürlich nicht möglich.
Seite 116 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Ganz generell wird von Einwahlverbindungen abgeraten. Da sie als GSM-Sprachanrufe implementiert sind, zeichnen sie sich durch Unzuverlässigkeit und sehr geringe Bandbreite aus.
Seite 117: Dienste
NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7. DIENSTE 5.7.1. SDK NetModule-Router werden mit einem Software Development Kit (SDK) ausgeliefert. Mit seiner Hilfe können Sie einfach und schnell kundenspeziﬁsche Funktionen und Anwendungen implementieren. Das SDK umfasst die folgenden Komponenten: 1. Einen SDK-Host, der die Laufzeitumgebung (die sogenannte Sandbox) deﬁniert, d. h. den Zugriff auf die Systemressourcen (z.
Seite 118 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 API-Funktionen des SDK Mit den derzeit verfügbaren API-Funktionen können Sie die folgenden Aufgaben lösen: 1. SMS senden/abrufen 2. E-Mail senden 3. Vom seriellen Gerät lesen und dorthin schreiben 4. Digitale Ein-/Ausgänge steuern 5. TCP/UDP-Server ausführen 6.
Seite 119 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Wir widmen uns zuerst der sehr mächtigen API-Funktion nb_status. Mit ihr können die Statuswer- te des Routers auf die gleiche Weise abgefragt werden, wie sie mit der CLI angezeigt werden. Sie liefert eine Struktur von Variablen für einen bestimmten Abschnitt zurück (eine Liste der verfügbaren Abschnitte erhalten Sie mit cli status -h).
Seite 120 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Hier ist ein Beispiel, wie man diese Funktionen nutzen könnte: /* Aktuellen Ort finden und 2. WAN - Verbindung aktivieren location = nb_status ( " location " ( location ) { city = struct_get ( location , "...
Seite 121: Sdk-Verwaltung
Discovery Redundancy Voice Gateway NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.39.: SDK-Verwaltung Auf dieser Seite können Sie den SDK-Host steuern und die folgenden Einstellungen vornehmen: Parameter SDK-Verwaltungseinstellungen Administrative status Legt fest, ob SDK-Skripte ausgeführt werden sollen oder nicht Storage Das Speichergerät, auf dem die Sandbox gespeichert werden soll...
Seite 122: Sdk-Jobs
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.40.: SDK-Jobs Auf dieser Seite können Sie Skripte, Trigger und Jobs einrichten. In der Regel ist es sinnvoll, zunächst einen Trigger zu erstellen, der sich aus den folgenden Parametern zusammensetzt:...
Seite 123 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Sie können nun Ihr persönliches Skript hinzufügen, für das Sie die folgenden Parameter anwenden: Parameter SDK-Skriptparameter Name Ein aussagekräftiger Name zur Identiﬁzierung des Skripts Description Eine Beschreibung des Skripts (optional) Arguments Ein Satz von Argumenten, die an das Skript übergeben werden (un- terstützt Quoting) (optional)
Seite 124 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 SDK-Tests Die Testseite enthält einen Editor und ein Eingabefeld für optionale Argumente, mit denen Sie Testläufe Ihres Skripts durchführen oder bestimmte Teile davon testen oder eine ganze Datei hochladen kön- nen. Hinweis Sie müssen die Argumente eventuell in Anführungszeichen setzen, da sie sonst durch Leerzeichen getrennt werden.
Seite 125: Sms-Steuerbefehle
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Die folgenden Befehle werden unterstützt: Befehl Action status Beantwortet eine Nachricht an den Absender mit einer kurzen Syste- mübersicht connect Aktiviert die erste auf dem System konﬁgurierte WAN-Verbindung disconnect Deaktiviert die erste auf dem System konﬁgurierte WAN-Verbindung...
Seite 126: Dhcp-Server
Discovery Redundancy Voice Gateway NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.41.: DHCP-Server Es stehen die folgenden Einstellungen für die jeweilige Schnittstelle zur Verfügung: Parameter DHCP-Verwaltungseinstellungen Operation mode Legt den DHCP-Modus fest: server, relay, disabled...
Seite 127 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter DHCP-Servereinstellungen First lease address Die erste Adresse aus dem Bereich der IP-Adressen, die an Hosts vergeben werden Last lease address Die letzte Adresse aus diesem Bereich Lease duration Zeit in Sekunden, für die eine Vergabe gültig sein soll, bis er erneut...
Seite 128: Dns-Server
Apply Discovery Redundancy Voice Gateway NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.42.: DNS-Server Es stehen die folgenden Einstellungen zur Verfügung: Parameter DNS-Servereinstellungen Administrative status Legt fest, ob der DNS-Server aktiviert ist Domain name Der Domainname, der für die Suche nach Kurznamen verwendet wird...
Seite 129 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107...
Seite 130 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Sie können außerdem statische Hosts konﬁgurieren, um feste IP-Adressen für verschiedene Hostna- men bereitzustellen. Parameter DNS-Einstellungen für statische Hosts Address Die IP-Adresse des statischen Hosts Hostname Der Hostname des statischen Hosts Denken Sie daran, DNS-Lookups lokaler Hosts auf die Adresse des Routers zu verweisen.
Seite 131: Ntp-Server
Discovery Redundancy Voice Gateway NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.43.: NTP-Server Es stehen die folgenden Einstellungen für die jeweilige Schnittstelle zur Verfügung: Parameter NTP-Servereinstellungen Administrative status Legt fest, ob der NTP-Server aktiviert ist Poll interval Deﬁniert das Abfrageintervall (64..2048 Sekunden) für die Synchroni-...
Seite 132: Dynamic Dns
Es werden eine Reihe gängiger DynDNS-Betreiber unterstützt, aber auch benutzerdeﬁnierte Update- URLs sind möglich. Hinweis: Der NetModule-Router kann auch selbstständig als DynDNS-Server arbeiten, sofern die Hosts auf den DNS-Dienst des Routers verweisen.. Außerdem werden das GnuDIP-Protokoll und RFC2136-ähnliche dynamische DNS-Updates unter-...
Seite 133 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Ein DynDNS-Dienst kann die folgenden Parameter verarbeiten: Parameter Einstellungen für Dynamic DNS Provider Sie können einen der aufgelisteten Anbieter wählen oder eine eigene URL angeben Dynamic address Legt fest, ob die Adresse aus dem Hotlink oder über einen externen...
Seite 134: E-Mail
Apply Discovery Redundancy Voice Gateway NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.45.: E-Mail-Einstellungen E-Mail kann mit den folgenden Einstellungen aktiviert werden. Parameter Einstellungen des E-Mail-Clients E-mail client status Verwaltungsstatus des E-Mail-Clients From e-mail address...
Seite 135 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Einstellungen des E-Mail-Clients Password Passwort, das zur Authentiﬁzierung verwendetet wird...
Seite 136: Ereignismanager
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.7. Ereignismanager Mit dem Ereignismanager können Sie Remote-Systeme über Systemereignisse informieren. Benach- richtigungen können per E-Mail, SMS oder SNMP-Traps gesendet werden. Parameter Einstellungen für Ereignisbenachrichtigungen E-Mail address Die E-Mail-Adresse, an die die Benachrichtigung gesendet werden...
Seite 137: Sms
NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.8. SMS Verwaltung NetModule-Router können Kurznachrichten (SMS) empfangen oder senden, wenn dies vom SIM- Anbieter freigegeben wurde. Nachrichten werden von dem Modem empfangen/gesendet, das einer SIM-Karte zugewiesen wurde, daher wird ein richtig konﬁguriertes SMS-fähiges Standardmodem benötigt. Siehe Kapitel 5.3.3.
Seite 138: Sim-Konfiguration Für Sms
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.46.: SMS-Konﬁguration Auf dieser Seite können Sie den SMS-Dienst aktivieren und festlegen, über welche SIM-Karte er aus- geführt werden soll. SIMs-Karten werden anhand ihrer IMEI-Nummer unterschieden. Ihre Statistiken sind nicht-ﬂüchtige.
Seite 139: Darstellungsweisen Von Sms-Rufnummern
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Number Ergebnis +12345678 Eine konkrete Rufnummer Eine beliebige Rufnummer, beginnend mit +1 Eine beliebige Rufnummer, beginnend mit +1 und endend mit 9 +1*9 Eine beliebige Rufnummer, beginnend mit +1 oder 2 +[12]* Tabelle 5.103.: Darstellungsweisen von SMS-Rufnummern Rufnummern müssen im internationalen Format mit gültigem Präﬁx eingegeben werden.
Seite 140: Ssh-/Telnet-Server
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.47.: SSH- und Telnet-Server Hinweis: Diese Dienste sind auch über die WAN-Schnittstelle zugänglich. Im Zweifelsfall sollten Sie in Erwägung ziehen, den Zugriff hierauf zu deaktivieren oder einzuschränken, indem Sie entsprechende Firewall-Regeln anwenden.
Seite 141 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107...
Seite 142 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Die folgenden Parameter stehen zum Einrichten des SSH-Dienstes zur Verfügung: Parameter SSH-Servereinstellungen Administrative status Legt fest, ob der SSH-Dienst aktiviert ist Server port Der TCP-Port des Dienstes (normalerweise 22) Disable admin login Anmeldung für Admin-Benutzer deaktivieren Disable password-based lo- Wenn diese Einstellung aktiviert ist, müssen sich alle Benutzer mit...
Seite 143: Snmp-Agent
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.10. SNMP-Agent NetModule-Router sind mit einem SNMP-Daemon ausgestattet, der grundlegende MIB-Tabellen (z. B. ifTable) sowie zusätzliche Enterprise-MIBs zur Verwaltung mehrerer Systeme unterstützt. Parameter Unterstützte MIBs .1.3.6.1.2.1 MIB-II (RFC1213), SNMPv2-MIB (RFC3418) .1.3.6.1.2.1.2.1 IF-MIB (RFC2863) .1.3.6.1.2.1.4 IP-MIB (RFC1213) .1.3.6.1.2.1.10.131...
Seite 144: Snmp-Konfiguration
Discovery Redundancy Voice Gateway NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.48.: SNMP-Agent Sie können den SMTP-Agenten kann mit den folgenden Parametern konﬁgurieren: Parameter SNMP-Konﬁguration Administrative status Legt fest, ob der SNMP-Agent aktiviert ist Operation mode Legt fest, ob der SMTP-Agent im Kompatibilitätsmodus oder nur für...
Seite 145 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 SNMP-Authentiﬁzierung Beim Betrieb unter SNMPv3 können die folgenden Authentiﬁzierungseinstellungen konﬁguriert wer- den: Parameter SNMPv3-Authentiﬁzierung Authentication Deﬁniert die Authentiﬁzierung (MD5 oder SHA) Encryption Deﬁniert die zu verwendenden Datenschutzprotokolle (DES oder AES) Generell kann der Admin-Benutzer beliebige Werte lesen und schreiben. Allen anderen Systembenut- zern wird ein Lesezugriff gewährt.
Seite 146 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 1.3.6.1.4.1.31496.10.40.2.0 Seriennummer ermitteln: snmpget -v 3 -u admin -n -l authNoPriv -a MD5 -x DES -A admin01admin01 192.168.1.1 1.3.6.1.4.1.31496.10.40.3.0 Aktuelle Konﬁgurationsbeschreibung abrufen: snmpget -v 3 -u admin -n -l authNoPriv -a MD5 -x DES -A admin01admin01 192.168.1.1 1.3.6.1.4.1.31496.10.40.4.0...
Seite 147 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Standardmäßig ist der Update-Vorgang auf update (0) voreingestellt, was nach dem Auslösen zu einer sofortigen Aktualisierung der Software oder Konﬁguration führt. Als Vorgang kann auch store (1) angegeben werden, wobei dann nur die Software oder das Konﬁgurationspaket gespeichert wird.
Seite 148 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Umstellung auf alternative Software: snmpset -v 3 -u admin -n -l authNoPriv -a MD5 -x DES -A admin01admin01 192.168.1.1 1.3.6.1.4.1.31496.10.40.16.0 i 0 Der Rückgabewert kann aus dem Status des Software-Updates abgeleitet werden. Wechseln zu alternativer Konﬁguration: snmpset -v 3 -u admin -n -l authNoPriv -a MD5 -x DES -A admin01admin01 192.168.1.1...
Seite 149: Let's Encrypt
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.11. Let’s Encrypt Dieser Dienst erlaubt es, TLS-Zertiﬁkate für den Web-Server des Routers automatisch über die PKI des Anbieters Let’s Encrypt zu erzeugen. Wenn HTTPS eingeschaltet ist, wird das Web-Interface automatisch das Zertiﬁkat von Let’s Encrypt verwenden, wenn dieser Dienst eingeschaltet ist. Stellen Sie dazu sicher, dass die folgenden Voraussetzungen erfüllt werden:...
Seite 150: Webserver
Enable CLI-PHP: Discovery Redundancy Apply Voice Gateway NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.49.: Webserver Parameter Webserver-Einstellungen Administrative Status Legt fest, ob der Webserver aktiviert ist HTTP port Webserver-Port für HTTP-Verbindungen HTTPS port Webserver-Port für HTTPS-Verbindungen...
Seite 151: Mqtt Broker
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.13. MQTT Broker Mit dem MQTT Broker können MQTT-Nachrichten zwischen MQTT-Clients verteilt werden. Richten Sie dazu passende Firewall-Regeln ein, wenn Sie den Zugriff auf den MQTT-Broker einschränken möchten. Schlüssel und Zertiﬁkate für die TLS-Verschlüsselung werden über Schlüssel und Zertiﬁkate verwaltet (siehe Kapitel 5.8.8).
Seite 152: Softﬂow
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.14. Softﬂow Auf dieser Seite können Sie den Daemon für die Netzverkehrsanalyse (softﬂowd) konﬁguriert werden, der für den Export von NetFlow-Verkehrsdaten verwendet wird. Parameter Softﬂow-Einstellungen Interface Schnittstelle, auf der Verkehr erwartet werden soll Host Address...
Seite 153: Discovery (Erkennungsprotokolle)
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.15. Discovery (Erkennungsprotokolle) Auf dieser Seite können Sie Erkennungsprotokolle aktivieren, mit denen Sie andere Hosts erkennen und von diesen erkannt werden können. Parameter Erkennungskonﬁguration Administrative status Der aktuelle Verwaltungsstatus Enabled protocols Liste der aktivierten Erkennungsprotokolle Die folgenden Protokolle werden unterstützt:...
Seite 154: Redundanz (Vrrp)
NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.16. Redundanz (VRRP) Auf dieser Seite können Sie ein redundantes Paar von NetModule-Routern (oder anderen Systemen) einrichten, die untereinander das Virtual Router Redundancy Protocol (VRRP) ausführen. Ein typi- sches VRRP-Szenario deﬁniert einen ersten Host in der Rolle des Masters und einen weiteren in der Rolle des Backup-Geräts.
Seite 155 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Redundanzkonﬁguration Administrative status Der aktuelle Verwaltungsstatus Role Die zugewiesene Rolle dieses Systems (Master oder Backup) Die ID des virtuellen Routers (es können theoretisch mehrere Instan- zen ausgeführt werden) Interface Schnittstelle, auf der VRRP ausgeführt werden soll...
Seite 156: Itxpt
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.7.17. ITxPT Dies ist eine Integration des ITxPT-Standards v2.0.1. (siehe ITxPT Onboard Architecture Speciﬁcations v2.0.1) Konﬁguration Abbildung 5.51.: ITxPT-Konﬁguration Die folgenden Parameter stehen zum Einrichten zur Verfügung: Parameter ITxPT-Administration Administrative status Legt fest, ob die ITxPT-Funktion aktiviert ist.
Seite 157: Itxpt Fms-To-Ip
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 FMS-to-IP Abbildung 5.52.: ITxPT FMS-to-IP Auf dieser Seite können Sie FMS-to-IP konﬁgurieren. Parameter Einstellungen für FMS-to-IP Enable Legt fest, ob FMS-zu-IP aktiviert ist. Multicast period Legt fest, wie häuﬁg FMS-to-IP-Multicasts gesendet werden. Ein Wert von Null leitet eingehende CAN-Nachrichten sofort um.
Seite 158 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 FMS-to-IP-Datenbankformat Es wird das json-Dateiformat verwendet. Die Datenbankdatei beschreibt die eingehenden Datenpake- te. Es gibt zwei grundlegende Elemente, die die im FMS-Standard verwendeten Signale beschreiben: die Parameter Group Number (PGN) und die Suspect Parameter Number (SPN). Die PGN besteht aus einem oder mehreren Signalen.
Seite 159 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Die Struktur der obersten Ebene ist ein Array. Es enthält PGN-Objekte, die ein PGN mit den folgenden Typen deﬁnieren: PGN-Deﬁnition Parameter PGN-Deﬁnition name Name des PGN. Die PGN-Nummer als Dezimalzahl. length Länge der CAN-Nachricht. spns Array mit SPN-Objekten.
Seite 160 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 SPN-Deﬁnition Die SPN sind in drei Typen unterteilt: numerisch, Status und String. Parameter Numerische SPN byteSize Umfang der Daten in Byte. offset Der Offset in den CAN-Daten. formatGain Der numerische Faktor, der verwendet wird, um den Wert zu erhalten.
Seite 161: Itxpt Gnss
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 ITxPT GNSS Abbildung 5.53.: ITxPT GNSS Parameter ITxPT GNSS Enable Legt fest, ob der ITxPT GNSS aktiviert ist.
Seite 162: Itxpt Time
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 ITxPT Time Abbildung 5.54.: ITxPT Time Parameter ITxPT Time Enable Legt fest, ob der ITxPT Time aktiviert ist.
Seite 163: Itxpt Vehicletoip
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Vehicle-to-IP Abbildung 5.55.: ITxPT VEHICLEtoIP Parameter ITxPT VEHICLEtoIP Enable Legt fest, ob ITxPT Vehicle-to-IP aktiviert ist. Um diesen Dienst zu aktivieren, ist eine Vehicle-to-IP-Datenbank erforderlich.
Seite 164: Voice-Gateway
Web Server MQTT Broker Apply Softflow Discovery Redundancy Voice Gateway NB2800 NetModule Router Simulator Hostname NB1800 Software Version 4.4.0.104 © 2004-2020, NetModule AG Abbildung 5.56.: Verwaltung des Voice-Gateways Die folgenden Parameter stehen zum Einrichten zur Verfügung: Parameter Verwaltungseinstellungen für das Voice-Gateway...
Seite 165 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Verwaltungseinstellungen für das Voice-Gateway SIP interface Legt die Schnittstelle (LAN oder WAN) fest, auf der der SIP-Agent eingehende Anrufe erwartet SIP port Legt den Port fest, auf dem der SIP-Agent eingehende Anrufe erwar- SIP register expires...
Seite 166 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Voice-Over-Mobil-Audioproﬁle Headset Ergibt ein moderates Echo mit kurzer Verzögerung (unter 16 ms Di- spersion). Dieser Modus ist für den Einsatz in Situationen gedacht, in denen das Echo laut, aber verzögerungsarm sein Es gibt eine Vielzahl von Headsets mit einer Vielzahl von Echo- und Rauschunterdrückungs-...
Seite 167 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Endpunkteinstellungen für SIP (direct) Subscriber Der Teilnehmer Name des SIP-Agenten Host Die IP-Adresse des SIP-Agenten Port Der Port des SIP-Agenten Username Der Benutzername zur Authentiﬁzierung beim SIP-Agenten Password Das zur Authentiﬁzierung verwendete Passwort Parameter Endpunkteinstellungen für SIP (user-agent)
Seite 168 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Voice-Gateway-Routing Auf dieser Seite können Sie das generische Voice-Gateway-Routing zwischen Endpunkten konﬁgurie- ren. Erweiterte Routing-Möglichkeiten stellt die SDK-Schnittstelle bereit, die Sprachanrufe je nach Attribu- ten (z. B. Telefonnummer) und anderen System-Statusinformationen versenden kann (z. B. Anzahl/Dauer der Anrufe pro Endpunkt, Registrierungsstatus und so weiter). Mit dem SDK kön- nen Sie auch einen Anruf einleiten oder annehmen, seine Lautstärke einstellen oder den Anruf been-...
Seite 169 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Clientkonﬁguration Jeder SIP-Client muss so konﬁguriert werden, dass er den Router als Registrar/Proxy verwendet. Parameter Konﬁguration von X-Lite User ID SIP-Benutzername, der in from-Headern verwendet wird (d. h. Teil- nehmername) Domain SIP-Domäne, die in from-Headern verwendet wird (optional) Authorization name Benutzername, der zur Authentiﬁzierung verwendet wird (d.
Seite 170: System
System Debugging Tech Support Keys & Certificates Licensing Legal Notice NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.57.: System System Es stehen die folgenden Systemeinstellungen zur Verfügung: Parameter Systemeinstellungen Local hostname Der Hostname des Systems Application area Der Anwendungsbereich, der das Systemverhalten beeinﬂusst, wie...
Seite 171 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Systemeinstellungen Enable TCP timestamps Aktiviert TCP-Zeitstempel für die systemweite TCP-Kommunikation. Dies wird für den Schutz vor abgefangenen Sequenznummern (Pro- tection Against Wrapped Sequence, PAWS) benötigt. Allerdings kann mit diesen aktivierten Zeitstempeln ein Angreifer von außen die Be- triebszeit des Systems erraten.
Seite 172 Zeit und Region Auf dieser Seite können Sie die Systemzeit einstellen und die Zeitzone festlegen. Sie können außer- dem die Sommerzeitumstellung für die gewählte Zeitzone aktivieren. NetModule-Router können ihre Systemzeit über einen oder mehrere Server mit dem Network Time Protocol (NTP) synchronisieren oder auch über GNSS.
Seite 173: Virtualisierung
Zeit vom ersten GNSS-Gerät beziehen (falls aktiviert) Parameter Zeitzone Time Zone Legt die geltende lokale Zeitzone fest. Daylight saving changes Aktiviert/deaktiviert die Sommerzeitumstellung. Virtualisierung Mit Virtualisierungstechniken können mehrere voneinander isolierte Gastsysteme auf dem Host aus- geführt werden Die NetModule-Router bewirken eine Virtualisierung auf Betriebssystemebene: Ein...
Seite 174 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 System wird auf Betriebssystemebene virtualisiert und ermöglicht so mehrere isolierte Benutzerberei- che bzw. Benutzerinstanzen Diese werden als Container bezeichnet. Für die Implementierung aller Gastumgebungen wird der glei- che Betriebssystemkern verwendet. Anwendungen, die in einer Gastumgebung laufen, sehen diese als eigenständiges System.
Seite 175 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Netzwerke für Gastsysteme Address Die IP-Adresse der Schnittstelle innerhalb des Gastsystems Netmask Die Netzmaske der Schnittstelle innerhalb des Gastsystems Gateway Das innerhalb des Gastsystems verwendete Gateway, das auch an der Host-Schnittstelle eingestellt ist Bridge interface Die Schnittstelle, zu der die Gastsystem-Schnittstelle gebrückt wer-...
Seite 176: Authentiﬁzierung
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.59.: Benutzerkonten Der Benutzer admin ist ein vordeﬁnierter Hauptbenutzer, der Standardadministrator des Systems. Hin- weis: Das für den Benutzer admin gültige Passwort gilt auch für den Benutzer root - dieser kann ei- ne System-Shell aufrufen.
Seite 177 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Benutzerkontenverwaltung Description Eine kurze Anmerkung zum Benutzer Role Entweder Admin(istrator) oder User (normaler Benutzer) Shell Legt fest, ob dem Benutzer die CLI oder eine SHELL als Schnittstelle angeboten wird Store password unencryp- Das Passwort wird unverschlüsselt auf dem Gerät gespeichert (nicht...
Seite 178: Einstellungen Für Die Remote-Authentifizierung
Licensing Legal Notice Apply NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.60.: Remote-Authentiﬁzierung Es bestehen die folgenden Konﬁgurationsmöglichkeiten: Parameter Einstellungen für die Remote-Authentiﬁzierung Administrative status Legt fest, ob ein Remote-Server für die Authentiﬁzierung verwendet...
Seite 179: Software-Updates
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.8.3. Software-Updates Manuelle Software-Updates In diesem Menü können Sie ein manuelles Software-Update des Systems durchführen. Parameter Manuelle Software-Updates Update operation Die verwendete Update-Methode. Sie können das Update als Image hochladen, es von einer URL herunterladen oder die neueste Version...
Seite 180: Updates Für Modul-Firmware
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Vorsicht Falls Sie ein Major-Downgrade auf einen früheren Versionszweig durchführen (z. B. 3.7.0 auf 3.6.0), stellen Sie bitte sicher, dass Sie immer die neueste Version dieses Zweigs (d. h. 3.6.0.X) verwenden, da nur diese in der Regel vollständig vorwärtskom- patibel sind.
Seite 181: Software-Proﬁle
Flash-Speicher können Sie auch Folgendes verwen- den: usb0://<Pfad_zum_Firmwarepaket>. Ein Firmware-Paket (im ZIP-Format) besteht in der Regel aus einem Flash-Dienstprogramm, einer In- fodatei und den entsprechenden Firmware-Dateien. Unter https://www.netmodule.com/en/support er- halten Sie die jeweils neueste Version. 5.8.5. Software-Proﬁle Das System besteht aus zwei Root-Partitionen, die unterschiedliche Softwareversionen enthalten kön- nen.
Seite 182: Konﬁguration
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.61.: Manuelle Konﬁguration per Datei In diesem Abschnitt können Sie die aktuell laufende Systemkonﬁguration (einschließlich wichtiger Da- teien wie z. B. Zertiﬁkate) herunterladen. Um eine bestimmte Konﬁguration wiederherzustellen, können Sie eine zuvor heruntergeladene Konﬁguration hochladen.
Seite 183: Automatische Konﬁguration Per Datei
Licensing Legal Notice NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.62.: Automatische Konﬁguration per Datei In diesem Menü können Sie ein automatisches Konﬁgurations-Update des Systems durchführen. Es bestehen die folgenden Einstellungsmöglichkeiten: Parameter Automatische Konﬁguration per Datei Status Legt fest, ob automatische Konﬁgurations-Updates aktiviert sind...
Seite 184: Werkseinstellungen
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.63.: Werkseinstellungen In diesem Menü können Sie das Gerät auf die Werkseinstellungen zurücksetzen. Die aktuelle Konﬁgu- ration geht dabei verloren. Ein erfolgreich eingeleiteter Rücksetzvorgang ist daran zu erkennen, dass alle LEDs leuchten.
Seite 185: Fehlersuche Und Fehlerbehebung
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.8.7. Fehlersuche und Fehlerbehebung Fehlersuche im Netzwerk Es gibt mehrere Tools zur Fehlersuche im Netzwerk, z. B. ping, traceroute, tcpdump und darkstat. Parameter Aktion Ping Das Dienstprogramm "ping"kann prüfen, ob ein Remote-Host über IP erreichbar ist.
Seite 186: Fehlersuche Im System
Jan 9 02:03:01 NB1600 user.notice link-manager[27880]: wanlink1: permanent link is suspended for 10s (set suspended [auto]) Jan 9 02:03:01 NB1600 user.notice link-manager[27880]: wanlink0: permanent link is unsuspended now (reset suspended [auto]) NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.64.: Log-Viewer...
Seite 187: Technischer Support
NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.65.: Datei für den technischen Support Es ist möglich, beliebige IP-Schnittstellen zu verfolgen und die Übertragung einzelne Pakete zwischen Hosts zu untersuchen. Hierzu melden Sie sich am Gerät an und starten eine Netzwerkpaketerfassung mit dem Tool tcdump.
Seite 188: Schlüssel Und Zertiﬁkate
Keys & Certificates Licensing Legal Notice NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.66.: Schlüssel und Zertiﬁkate Die Eingangsseiten zeigen eine Übersicht über installierte Schlüssel und Zertiﬁkate. Es können dabei die folgenden Abschnitte auftreten: Type Description Root CA Die Stammzertiﬁzierungsstelle (Root Certiﬁcate Authority, CA), die...
Seite 189: Zertiﬁkatsabschnitte
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Type Description SSH Server Die DSS/DSA-Schlüssel für den SSH-Server. SSH Authorization Die für die SSH-Autorisierung verwendeten Schlüssel. OpenVPN Server- oder Client-Schlüssel und Zertiﬁkate für den Betrieb von OpenVPN-Tunneln. IPsec Server- oder Client-Schlüssel und -Zertiﬁkate für den Betrieb von IPsec-Tunneln.
Seite 190: Konﬁguration Von Zertiﬁkaten
Apply NetModule Router Simulator Hostname NB1600 Software Version 4.4.0.103 © 2004-2020, NetModule AG Abbildung 5.67.: Konﬁguration von Zertiﬁkaten Auf dieser Seite können Sie einige allgemeine Konﬁgurationsoptionen festlegen, die bei der Arbeit mit Schlüsseln und Zertiﬁkaten angewendet werden. Wenn Schlüssel, Zertiﬁkate und Signieranforderungen lokal erzeugt werden, werden die folgenden Einstellungen berücksichtigt:...
Seite 191 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter Konﬁguration von Zertiﬁkaten Country (C) Land des Zertiﬁkatsinhabers (normalerweise als TLD-Abkürzung) Common Name (CN) Name des Zertiﬁkatsinhabers, hauptsächlich zur Identiﬁzierung eines Hosts verwendet E-Mail E-Mail-Adresse des Zertiﬁkatsinhabers Expiry period Anzahl der Tage, die das Zertiﬁkat noch gültig ist Key size Länge des privaten Schlüssels in Bit...
Seite 192 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Parameter SCEP-Konﬁguration ID type Kann IP, E-Mail oder DNS sein Password Das Passwort für den SCEP-Server. Bei der Registrierung von Zertiﬁkaten wird das CA-Zertiﬁkat zunächst über die angegebene SCEP- URL abgerufen, und zwar über die Aktion getca - diese wird auf der Konﬁgurationsseite angezeigt, und es muss überprüft werden, ob sie zur richtigen Zertiﬁzierungsstelle gehört.
Seite 193: Lizenzierung
NRSW-Benutzerhandbuch - Version 4.5.0.107 5.8.9. Lizenzierung Bestimmte Funktionen der NetModule-Router erfordern eine gültige Lizenz im System, teilweise in Abhängigkeit von den installierten Modulen. Bitte setzen Sie sich mit uns in Verbindung, um eine gültige Lizenz für die verfügbaren Komponenten zu erhalten. Wir stellen Ihnen dann eine Lizenzdatei basierend auf Ihrer Seriennummer zur Verfügung, die Sie anschließend auf dem Router installieren...
Seite 194: Rechtlicher Hinweis
NRSW-Benutzerhandbuch - Version 4.5.0.107 5.8.10. Rechtlicher Hinweis Open-Source-Software Hiermit informieren wir Sie, dass NetModule-Produkte Open-Source-Software enthalten können. Wir stellen Ihnen diese Open-Source-Software zur Verfügung unter den Bedingungen der GNU Gene- ral Public License (GPL), GNU Lesser General Public License (LGPL) oder anderen Open-Source- Lizenzen.
Seite 195: Abmelden
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 5.9. ABMELDEN In diesem Menü melden Sie sich beim Web Manager ab.
Seite 196: Kommandozeile (Cli)
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 6. Kommandozeile (CLI) Die Befehlszeile (Command Line Interface, CLI) ists eine allgemeingültige Steuerungsschnittstelle für den Router: Hier können Sie Konﬁgurationsparameter abrufen oder setzen, Updates anwenden, Dienste neu starten oder andere Systemaufgaben durchführen. Sie wird automatisch im interaktiven Modus gestartet, wenn Sie sich als admin anmelden oder den Befehl cli -i eingeben.
Seite 197: Hilfe Ausgeben
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Tastenkombination Action STRG-s Sitzung einfrieren STRG-q Eingefrorene Sitzung reaktivieren STRG-d Zeichen an der Schreibmarke löschen (oder CLI beenden, wenn die Schreib- marke am Anfang einer leeren Zeile steht) STRG-t Zeichen vor der Schreibmarke mitsamt der Schreibmarke eine Position nach links ziehen;...
Seite 198: Konﬁgurationsparameter Abrufen
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 6.3. Konﬁgurationsparameter abrufen Der Befehl get ruft Konﬁgurationswerte ab. > get Syntax : get [ hsvfc ] <Parameter > [ < Parameter > . . ] Argumente : quelldatenfähige Ausgaben erzeugen Konfigurationsparameter validieren Werksvoreinstellung statt aktuellem Wert laden Konfigurationsabschnitte anzeigen 6.4.
Seite 199: Netzwerke Scannen
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 info System und Konfigurationsinformationen config Aktuelle Konfiguration system Systeminformation configuration Konfigurationsinformationen license Lizenzinformationen wwan Status des WWAN Moduls wlan Status des WLAN Moduls gnss Status des GNSS ( GPS ) Moduls Status der Ethernet Schnittstelle...
Seite 200: Systemressourcen Aktualisieren
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 6.9. Systemressourcen aktualisieren Der Befehl update aktualisiert verschiedenen Systemressourcen. > update Syntax : update [ hfrsn ] <software | config | license | sshkeys > <URL> Argumente : Neustart nach Update Update erzwingen Fehlende Konfigurationswerte nicht auf Standard zurücksetzen Update Status anzeigen Verfügbare Update Ziele :...
Seite 201: Telnet Server
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 configd Konfigurations Daemon dnsmasq DNS /DHCP Server dropbear SSH server firewall Firewall und NAPT gpsd GPS Daemon GRE Verbindungen ipsec IPsec Verbindungen lighttpd HTTP Server link manager WAN Verbindungen network Netzwerk allgemein openvpn OpenVPN Verbindungen...
Seite 202: System Auf Werkseinstellungen Zurücksetzen
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 6.13. System auf Werkseinstellungen zurücksetzen Der Befehl reset setzt den Router auf die Werkseinstellungen zurück. > reset Syntax : reset [ h ] 6.14. System neu starten Der Befehl reboot startet den Router neu. > reboot...
Seite 203 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Dieser Abschnitt beschreibt die CLI-PHP-Schnittstelle für Version 2. Sie akzeptiert POST- und GET- Anforderungen. Achtung Die folgenden Beispiele verwenden der besseren Verständlichkeit und Nachvollziehbar- keit halber GET und HTTP. Für den Produktiveinsatz sollten POST und HTTPS verwen- det werden.
Seite 204: Beispiele
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Beispiele : OK : status command successful ERROR : authentication failed status - Statusinformationen abrufen Syntax : command=status [& arg0=<Abschnitt > ] Hinweise : Die Liste der verfügbaren Abschnitte wird abgerufen mit " command = status &arg0=-h"...
Seite 205: Die Liste Der Verfügbaren Ressourcen Wird Abgerufen Mit
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 http : / / 1 9 2 . 1 6 8 . 1 . 1 / cli . php?version=2&output=html&usr=admin&pwd=admin01&command= set&arg0=snmp . status&arg1=1 http : / / 1 9 2 . 1 6 8 . 1 . 1 / cli . php?version=2&output=html&usr=admin&pwd=admin01&command= set&arg0=snmp .
Seite 206 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Beispiele : http : / / 1 9 2 . 1 6 8 . 1 . 1 / cli . php?version=2&output=html&usr=admin&pwd=admin01&command= update&arg0=software&arg1=tftp : / / 1 9 2 . 1 6 8 . 1 . 2 5 4 / latest http : / / 1 9 2 .
Seite 207 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Hinweise : Die Adresse muss eine gültige E Mail Adresse sein , z . B . abc@abc . com ( das at Zeichen kann als %40 kodiert werden ) . Der E Mail Client muss ordnungsgemäß...
Seite 208: Anhang
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 A. Anhang A.1. Abkürzungen Abkürzung Beschreibung Bezieht sich auf alle Optionen, die der aktuelle Abschnitt bietet Access Point Name (Name des Zugangspunkts) Arbitrary Strength Unit (Maßeinheit für Empfangsfeldstärke) Cell ID (eine allgemeine eindeutige Nummer zur Identiﬁzierung einer...
Seite 209 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Abkürzung Beschreibung Mobilex Ein WWAN-Modem MOBILEIPx Bezieht sich auf eine Mobile-IP-Tunnel-Schnittstelle MSISDN Mobile Subscriber Integrated Services Digital Network Number (welt- weit eindeutige Rufnummer eines Mobilfunkteilnehmers) Maximum Segment Size (maximale Segmentgröße) Maximum Transmission Unit (maximale Größe der Übertragungsein-...
Seite 210: A.2. System-Ereignisse
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Abkürzung Beschreibung Tabelle A.1.: Abkürzungen Interne Schnittstellen werden in der Regel klein geschrieben und können auch einer anderen Na- mensgebung folgen. Ihr Index beginnt bei 0. Die vom Benutzer gesehenen Schnittstellen werden in Großbuchstaben geschrieben, ihr Index beginnend bei 1.
Seite 211: A.2. Systemereignisse
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Ereignis Beschreibung system-login- Anmeldung erfolgtreich succeeded system-logout Benutzer abgemeldet system-rebooting Systemneustart eingeleitet system-startup System gestartet test Testereignis sdk-startup SDK gestartet system-time-updated Systemzeit aktualisiert system-poweroff Systemabschaltung ausgelöst system-error System beﬁndet sich im Fehlerzustand system-no-error System hat Fehlerzustand verlassen...
Seite 212: A.3. Werkseinstellungen
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 A.3. Werkseinstellungen Die Werkskonﬁguration einschließlich der Standardwerte für jeden Konﬁgurationsparameter kann aus der Datei /etc/config/factory-config.cfg auf dem Router ausgelesen werden. Sie können auch cli get -f <Parameter> aufrufen, wenn Sie einen bestimmten Standardwert ermitteln möchten.
Seite 213: A.4. Snmp Vendor Mib
-- * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * -- NetModule AG VENDOR MIB -- ( c ) COPYRIGHT 2021 by NetModule AG , Switzerland -- All rights reserved .
Seite 214 -- * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * netmodule OBJECT IDENTIFIER ::= { enterprises 31496 }...
Seite 215 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 nbWwanGroup OBJECT - GROUP OBJECTS { wwanModemName , wwanModemType , wwanServiceType , wwanRegistrationState , wwanSignalStrength , wwanNetworkName , wwanLocalAreaIdentification , wwanLocalAreaCode , wwanCellId , wwanTemperature , wwanIccid , wwanRSRP , wwanRSRQ , wwanSINR , wwanRSCP ,...
Seite 216 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 dioSetOUT1 , dioSetOUT2 } STATUS current DESCRIPTION " A group of DIO objects for DIO statistics and management . " ::= { nbGroups 7 } nbSerialGroup OBJECT - GROUP OBJECTS { serialName , serialState ,...
Seite 217 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 SYNTAX DisplayString MAX - ACCESS read - only STATUS current DESCRIPTION " The currently installed kernel version " ::= { admin 2 } serialNumber OBJECT - TYPE SYNTAX DisplayString MAX - ACCESS read - only...
Seite 218 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 MAX - ACCESS read - write STATUS current DESCRIPTION " The operation trigger to switch to alternative software or configuration " ::= { admin 12 } s o f t w a r e A c t i v a t i o n D a t e OBJECT - TYPE...
Seite 219 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 s o f t w a r e U p d a t e S t a t u s OBJECT - TYPE SYNTAX INTEGER { stored (0) , succeeded (1) , failed (2) ,...
Seite 220 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 s ys l o gU p lo a d S t a tu s OBJECT - TYPE SYNTAX INTEGER { succeeded (1) , failed (2) , inprogress (3) , notstarted (4) MAX - ACCESS read - only...
Seite 221 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 ww an Si g na lQu al it y DisplayString wwanMod emIndex OBJECT - TYPE SYNTAX Integer32 (0..254) MAX - ACCESS not - accessible STATUS current DESCRIPTION " WWAN modem index " ::= { nbWwanEntry 1 }...
Seite 222 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 DESCRIPTION " The Integrated Circuit Card Identifier ( ICCID ) of the SIM connected to the WWAN modem " ::= { nbWwanEntry 12 } wwanRSRP OBJECT - TYPE SYNTAX DisplayString UNITS " dBm " MAX - ACCESS...
Seite 223 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 MAX - ACCESS not - accessible STATUS current DESCRIPTION " GNSS device index " ::= { nbGnssEntry 1 } gnssName OBJECT - TYPE SYNTAX DisplayString MAX - ACCESS read - only STATUS current DESCRIPTION " GNSS device name "...
Seite 224 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 DESCRIPTION " A table describing any WLAN modems and their current settings . " ::= { nb 60 } nbWlanEntry OBJECT - TYPE SYNTAX NBWlanEntry MAX - ACCESS not - accessible STATUS current DESCRIPTION " An entry describing a WLAN modem and its current settings . "...
Seite 225 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 MAX - ACCESS not - accessible STATUS current DESCRIPTION " An entry descibes one connected client " INDEX { w la n St at ion I nd e x } ::= { n b Wl a n St a ti o nT a b le 1 }...
Seite 226 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 STATUS current DESCRIPTION " The active WAN link " ::= { nb 70 } nbWanTable OBJECT - TYPE SYNTAX SEQUENCE OF NBWanEntry MAX - ACCESS not - accessible STATUS current DESCRIPTION " The table describing any WAN link and their current status "...
Seite 227 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 ::= { nbWanEntry 7 } wanLink Gateway OBJECT - TYPE SYNTAX DisplayString MAX - ACCESS read - only STATUS current DESCRIPTION " WAN link gateway " ::= { nbWanEntry 8 } wanLink Netmask OBJECT - TYPE...
Seite 228 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 DESCRIPTION " WAN link data uploaded during roaming " ::= { nbWanEntry 18 } -- * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *...
Seite 229 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 NBSerialEntry ::= SEQUENCE { serialIndex Integer32 , serialName DisplayString , serialState Integer32 , serialRxBytes Integer32 , serialTxBytes Integer32 , se ri al F ra meE rr or s Integer32 , s e r i a l O v e r r u n E r r o r s Integer32 ,...
Seite 230 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 -- * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *...
Seite 231 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 ::= { events 404 } pptp - up NOTIFICATION - TYPE STATUS current DESCRIPTION " PPTP connection came up " ::= { events 406 } pptp - down NOTIFICATION - TYPE STATUS current DESCRIPTION " PPTP connection went down "...
Seite 232 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 ::= { events 509 } system - error NOTIFICATION - TYPE STATUS current DESCRIPTION " System is in error state " ::= { events 510 } system - no - error NOTIFICATION - TYPE STATUS current DESCRIPTION "...
Seite 233: A.5. Sdk-Beispiele
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 A.5. SDK-Beispiele Ereignis Beschreibung des Skripts best-operator.are Sucht beim Start nach Betreibernetzen und wählt dasjenige mit dem besten Signal aus candump.are Kann zum Empfang von CAN-Nachrichten verwendet werden conﬁg-summary.are Zeigt eine Zusammenfassung der aktuell laufenden Konﬁguration an dio.are...
Seite 234 NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Ereignis Beschreibung des Skripts scan-mobile.are Wechselt die Mobile LAI entsprechend den verfügbaren Netzwerken scan-wlan.are Wechselt das WLAN-Client-Netzwerk je nach Verfügbarkeit send-mail.are Sendet eine E-Mail an die angegebene Adresse send-sms.are Sendet eine SMS an die angegebene Rufnummer send-techsupport.are...
Seite 235: Sdk-Beispiele
NB800 NRSW-Benutzerhandbuch - Version 4.5.0.107 Ereignis Beschreibung des Skripts udp-msg-server.are Setzt einen UDP-Server auf, der Mitteilungen empfängt und als SMS/E-Mail weiterleitet udpserver.are Implementiert einen UDP-Server der Mitteilungen empfängt update-conﬁg.are Nimmt ein Konﬁgurations-Update vor voice-dispatcher-audio.are Implementiert einen Audio-Voice-Dispatcher webpage.are Erzeugt eine Seite, die im Web Manager angezeigt werden kann write-conﬁg.are...
