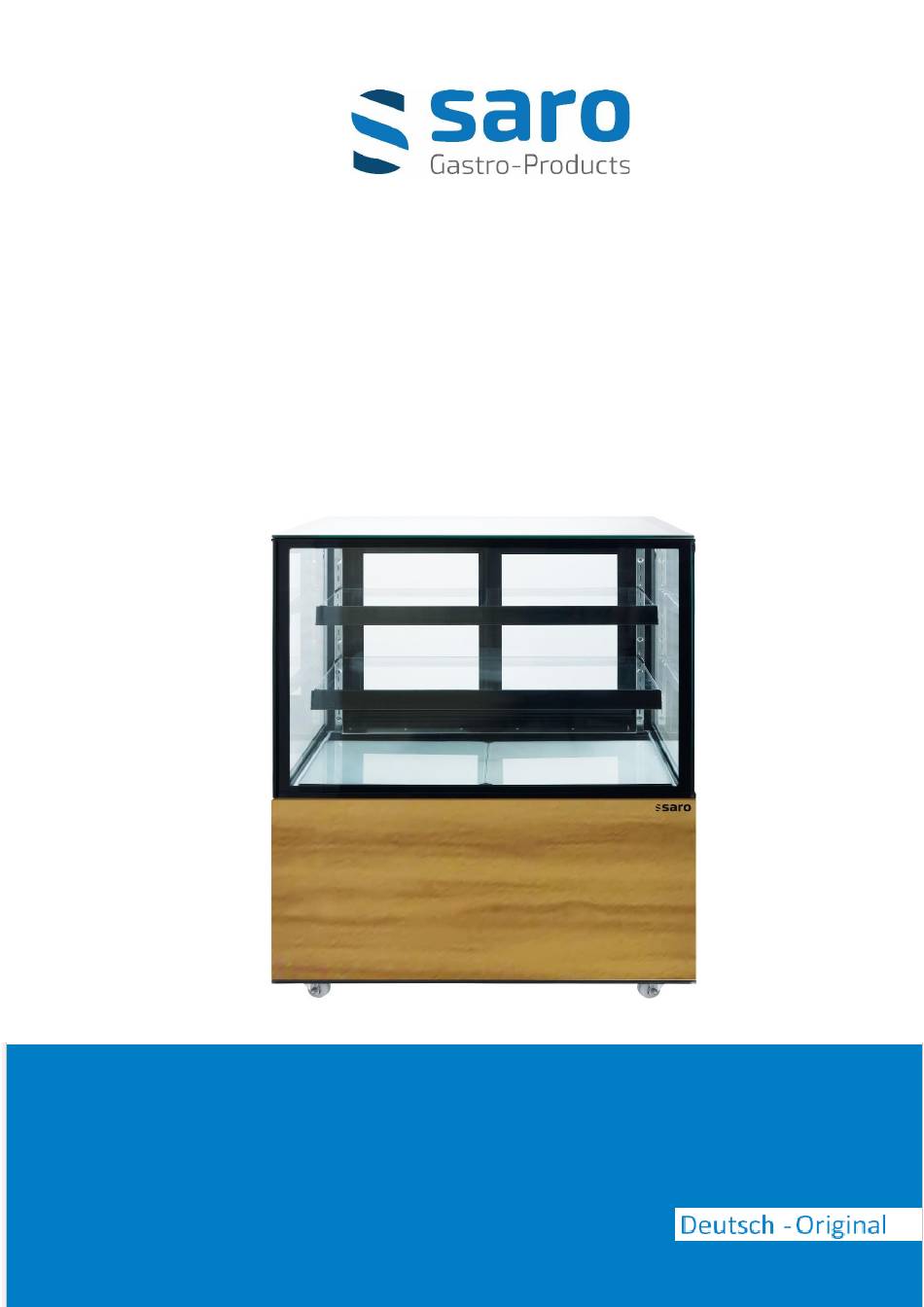

- Seite 1 Seite 1 von 14 Betriebsanleitung Kühlvitrine Modell MAXIME Art-Nr.: 330-1106 INHALT Stand 10/2022 SvN...
-
Seite 2: Inhaltsverzeichnis
Seite 2 von 14 Lieferumfang ..............................3 Normen und Richtlinien ..........................3 Technische Übersicht ..........................3/4 Symbolerklärungen ............................. 3/4 Allgemeine Hinweise............................... 5 Sicherheitshinweise ............................... 6 Geräteaufstellung ..............................7 Geräteanschluss ............................7 Struktur und Teile ............................8 Erste Inbetriebnahme ............................. 8 Bedienung –... -
Seite 3: Lieferumfang
Cafés, Kantinen und Supermärkten entwickelt. Besonders eignet sich die Vitrine für die Präsentation und den Verkauf von Lebensmitteln und Getränken. Bitte lesen Sie sich die Betriebsanleitung, vor der Inbetriebnahme, aufmerksam durch. Wir wünschen Ihnen viel Spaß mit Ihrem neuen SARO-Produkt. LIEFERUMFANG •... - Seite 4 Seite 4 von 14 Geeignet für Klimaklasse 4 Temperaturbereich +2 / +8 °C Glasbodengröße B 812 x T 311 / 1 x T 371mm Inhalt brutto / netto 300 / 135 Liter Kältemittelart/Menge R290 / 140 g Anschluss 230 V / 50 Hz / 0,49 kW / 0,18 kW Abmessungen innen B 812 x T 506 x H 1153 mm Abmessungen außen...
-
Seite 5: Allgemeine Hinweise
Seite 5 von 14 ALLGEMEINE HINWEISE • Bewahren Sie diese Betriebsanleitung griffbereit in der Nähe des Gerätes auf. • Der Hersteller/Händler kann nicht verantwortlich gemacht werden für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen. • Bei Nichtbeachtung dieser Bedienungsanleitung ist die Sicherheit des Gerätes nicht mehr gewährleistet. •... -
Seite 6: Sicherheitshinweise
Seite 6 von 14 SICHERHEITSHINWEISE • Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen. • Das Gerät ist weder geeignet noch vorgesehen für die Lagerung von Medikamenten oder leicht entzündlichen, brenn- baren oder explosiven Stoffen. •... -
Seite 7: Geräteaufstellung
Seite 7 von 14 GERÄTEAUFSTELLUNG Stellen Sie das Gerät in einem trockenen und ausreichend belüfteten Raum auf. Sorgen Sie dabei für einen sicheren Stand auf einem trockenen und rutschfesten Untergrund. Stellen Sie das Gerät mit der Rückseite mindestens 10 cm von der Wand entfernt auf, um jederzeit für genügend Luftzirkulation zu sorgen. -
Seite 8: Struktur Und Teile
Seite 8 von 14 STRUKTUR UND TEILE ERSTE INBETRIEBNAHME Vor der ersten Nutzung: Packen Sie das Gerät aus, überprüfen es auf Vollständigkeit und stellen Sie es auf (Siehe Geräteaufstellung). Säubern Sie das Gerät (siehe Reinigung). Schließen Sie das gesäuberte Kühlgerät (Siehe Geräteanschluss) an eine 230 V Steckdose an. Erst wenn die gewünschte Temperatur erreicht ist, legen Sie Ihre Ware in das Gerät ein. -
Seite 9: Reinigung
Seite 9 von 14 Bedienung über das Display Temperatur einstellen Drücken Sie die SET-Taste und die eingestellte Temperatur wird angezeigt. Drücken Sie die ▲-Taste oder die ▼-Taste, um den angezeigten Wert zu ändern und zu speichern. Mit der „SET“-Taste speichern Sie die Einstellung und kehren Sie wieder zurück. Wenn innerhalb von 10 Sekunden keine weitere Taste gedrückt wird, wird die Kühlraumtemperatur angezeigt Die Beleuchtung: Drücken Sie die -Taste für das Einschalten;... -
Seite 10: Fehlersuche Und -Behebung
Seite 10 von 14 Bei der Lagerung von nur dem Verpackungsmaterial beachten Sie bitte, dass Bestandteile der Verpackung wie Plastikbeutel, Karton, Styroporteile usw. Kinder gefährden können, wenn sie damit unbeaufsichtigt Spielen können (z. B. Erstickungsgefahr). Für einen Transport des Gerätes verwenden Sie am besten die Originalverpackung, damit das Gerät optimal gegen Stoß, scharfen Kanten, Witterungsbedingungen usw. -
Seite 11: Explosionszeichnung
Seite 11 von 14 Übersetzung zum Schaltplan: Defrost probe Abtausonde Thermostat probe Thermostatsonde Digital Temperature Controller Digitaler Temperaturregler Display panel Anzeigetafel Fan Motor Lüftermotor Lamp Lampe Overload Protector Überlastungsschutz Compressor Kompressor PTC-Widerstand (Kaltleiter) EXPLOSIONSZEICHNUNG: Stand 10/2022 SvN... -
Seite 12: Explosionszeichnung Mit Legende
Seite 12 von 14 EXPLOSIONSZEICHNUNG - Legende caster Rolle caster washer Rollenhalterung right cover Rechte Abdeckung frame Rahmen middle cover Mittlere Abdeckung left cover Linke Abdeckung evaporator insulation Verdichter / Kompressorisolierung holder Halterung front glass fixer Frontglasfixierer front glass fixer right Frontglasfixierer rechts front glass fixer left Frontglasfixierer links... - Seite 13 Seite 13 von 14 digital control digitiale Steuerung casing Gehäuse digital control digitale Steuerung evaporator cover Verdichterabdeckung / Kompressorabdeckung box cover Schachteldeckel evaporator Verdichter / Kompressor power cord Netzkabel rear frame Heckrahmen back grill Lüfter- / Ventilatorrost led power LED-Leistung drip tray Auffangwanne power cord fixer...
-
Seite 14: Verpackungs-Entsorgung
Falls vorhanden (Name des Händlers) E-Mail-Adresse des Verkäufers Eventuell Weitere Notizen Name des Verkäufers Made in P.R.C for: SARO Gastro-Products GmbH Sandbahn 6, 46446 Emmerich am Rhein, Germany Tel. +49 (0) 2822 9258-0 +49 (0) 2822 18192 E-Mail info@saro.de www.saro.de Hinweis: Technische- / Design- / Modelländerungen und Irrtümer vorbehalten.
