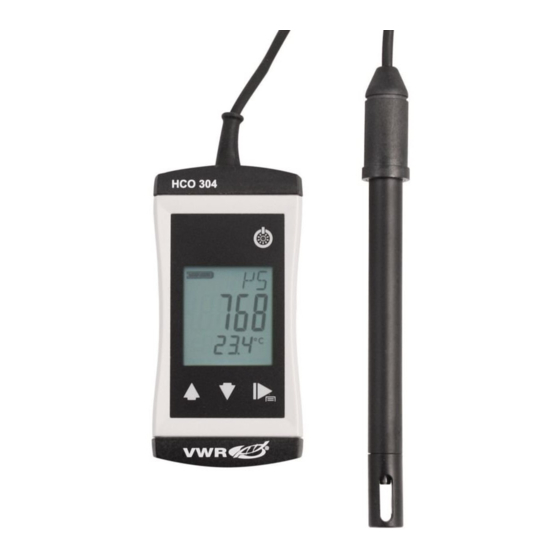

VWR HCO304 Betriebsanleitung

Leitfähigkeits handmessgerät
Vorschau ausblenden Andere Handbücher für HCO304:

Werbung

DE
HCO304
Leitfähigkeits Handmessgerät
Betriebsanleitung
Europäische Katalognummer:
EU Anschluss: 663-0348
Version: 1.0
Ausgegeben: 07.01.2019

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VWR HCO304

  • Seite 1 HCO304 Leitfähigkeits Handmessgerät Betriebsanleitung Europäische Katalognummer: EU Anschluss: 663-0348 Version: 1.0 Ausgegeben: 07.01.2019...
  • Seite 2: Inhaltsverzeichnis

    Bestimmungsgemäße Verwendung......................  9 Qualifiziertes Personal..........................  9 Beschreibung............................  10 Lieferumfang............................ 10 Funktionsbeschreibung........................ 10 Produkt auf einen Blick........................ 11 Das HCO304 ............................ 11 Anzeigeelemente .......................... 11 Bedienelemente.......................... 11 Grundlagen zur Messung.........................  13 Leitfähigkeitsgrundlagen........................ 13 Leitfähigkeitsmessung ........................ 13 Filtrattrockenrückstand / TDS Messung.................... 13 Salzgehalts- / Salinitätsmessung......................
  • Seite 3 Inhaltsverzeichnis 8.2.4 Justieren des Messeinganges ...................... 21 8.2.5 Parameter des Justagemenüs konfigurieren .................. 21 Fehler- und Systemmeldungen .......................  24 Entsorgung............................ 25 Technische Daten .......................... 26 Service ...............................  27 12.1 Web-Ressourcen .......................... 27 12.2 Vertriebspartner .......................... 28 B-H87.0.01.DB101-1.0 3 / 29...
  • Seite 4: Gesetzliche Adresse Des Herstellers

    1 | Gesetzliche Adresse des Herstellers HCO304 1 Gesetzliche Adresse des Herstellers VWR International byba Researchpark Haasrode 2020 Geldenaaksebaan 464 B-3001 Leuven Phone: + 32 16 385011 http://be.vwr.com 4 / 29 B-H87.0.01.DB101-1.0...
  • Seite 5: Über Diese Dokumentation

    Produkt. 2.3 Gewährleistung VWR gewährleistet, dass dieses Produkt ab Lieferung zwei (2) Jahre frei von Material- und Herstellungsfehlern ist. Liegt ein Fehler vor, entscheidet VWR nach eigenem Er- messen, das Produkt kostenlos zu reparieren oder auszutauschen oder dem Kunden den Kaufpreis des Produkts zu erstatten, sofern es innerhalb des Gewährleistungs-...
  • Seite 6: Inhaltliche Richtigkeit Und Korrektheit

    2 | Über diese Dokumentation HCO304 Handlungen vorzunehmen, oder dafür, dass die notwendigen Genehmigungen oder Bewilligungen nicht erteilt werden, es sei denn, eine entsprechende Ablehnung ist auf einen Mangel des Produktes zurückzuführen. 2.5 Inhaltliche Richtigkeit und Korrektheit Dieses Dokument wurde Inhaltlich auf Richtigkeit und Korrektheit geprüft und unter- liegt einem kontinuierlichen Korrektur- und Wartungsprozess.
  • Seite 7 HCO304 Über diese Dokumentation | 2 – Ab V1.3 Die genaue Produktbezeichnung entnehmen Sie bitte dem Typenschild auf der Rück- seite des Produktes. HINWEIS Informationen zum Softwarestand erhalten Sie, indem Sie beim Einschalten des Pro- dukts die Eintaste für länger als 5 Sekunden gedrückt halten. In der Hauptanzeige wird die Serie, in der Nebenanzeige der Softwarestand des Produkts angezeigt.
  • Seite 8: Sicherheit

    3 | Sicherheit HCO304 3 Sicherheit 3.1 Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen.
  • Seite 9: Bestimmungsgemäße Verwendung

    HCO304 Sicherheit | 3 VORSICHT Fehlverhalten! Wenn anzunehmen ist, dass das Produkt nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beein- trächtigt sein, wenn es z.B.
  • Seite 10: Beschreibung

    4 | Beschreibung HCO304 4 Beschreibung 4.1 Lieferumfang Bitte überprüfen Sie die Vollständigkeit Ihres Produktes nach dem Öffnen der Verpa- ckung. Sie sollten folgende Komponenten vorfinden: – Kurzanleitung – Handmessgerät, betriebsbereit inklusive Batterien – Fest angeschlossene Leitfähigkeits-Messzelle 4.2 Funktionsbeschreibung Das Produkt bietet Präzision, Schnelligkeit und Zuverlässigkeit in einem kompakten ergonomischen Gehäuse.
  • Seite 11: Produkt Auf Einen Blick

    HCO304 Produkt auf einen Blick | 5 5 Produkt auf einen Blick 5.1 Das HCO304 LCD Anzeige HCO304 HCO304 5.2 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten gegebenenfalls mit Instabil- symbol oder Art des Modus Min/Max/Hold Hauptanzeige Messwert des aktuellen Leitfähigkeit Wertes oder...
  • Seite 12 5 | Produkt auf einen Blick HCO304 Lang drücken Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert Beide gleichzeitig Anzeige drehen, Überkopfanzeige Funktionstaste Kurz drücken Messwert einfrieren Rückkehr zur Messwertanzeige Nächsten Parameter aufrufen Lang drücken 2s Menü aufrufen, eingefrorener Messwert wird ange- zeigt Menü...
  • Seite 13: Grundlagen Zur Messung

    HCO304 Grundlagen zur Messung | 6 6 Grundlagen zur Messung 6.1 Leitfähigkeitsgrundlagen Leitfähigkeit γ Die Leitfähigkeit ist die Fähigkeit eines Materials, elektrischen Strom zu leiten. Sie ist ebenfalls der Kehrwert des spezifischen Widerstandes. Hingegen der Leitwert ist der Kehrwert des gemessenen Widerstandes R.
  • Seite 14: Salzgehalts- / Salinitätsmessung

    6 | Grundlagen zur Messung HCO304 HINWEIS Dies sind nur Anhaltswerte welche gut für Abschätzungen, aber für keine präzisen Messungen geeignet sind. Für präzise Messungen muss der Umrechnungsfaktor für die jeweilige Art der Lösung und den betrachteten Konzentrationsbereich ermittelt werden. Dies kann entweder mit Abgleich auf bekannte Vergleichslösungen oder durch tatsächliches Verdampfen einer bestimmten Menge der Flüssigkeit mit vermes-...
  • Seite 15: Kalibrieren / Justieren Der Messzelle

    HCO304 Grundlagen zur Messung | 6 6.5.2 Kalibrieren / Justieren der Messzelle Besonders bei rauem Einsatz und durch Alterungsprozesse verändert sich die Zell- konstante von Messzellen. Je nach Anwendung und Genauigkeitsanforderung wird ei- ne regelmäßige Überprüfung der Gesamtgenauigkeit der Messkette Anzeigegerät + Messzelle empfohlen.
  • Seite 16: Wartung

    7 | Wartung HCO304 7 Wartung 7.1 Betriebs- und Wartungshinweise HINWEIS Produkt und Leitfähigkeitsmesszelle müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Bei Lagerung des Produktes über 50 °C, sowie nicht Benutzen für längere Zeit müs- sen die Batterien entnommen werden.
  • Seite 17 HCO304 Wartung | 7 VORSICHT Beschädigung! Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Produktes führen. – Neue, qualitativ hochwertige Batterien verwenden! – Keine unterschiedlichen Typen von Batterien verwenden! – Leere Batterien entnehmen und an dafür vorgesehenen Sammelstellen abgeben! HINWEIS Unnötiges Aufschrauben gefährdet u.a.
  • Seite 18: Bedienung

    8 | Bedienung HCO304 8 Bedienung 8.1 Inbetriebnahme 8.1.1 Erläuterung Beschreibung Durch die Ein-/ Austaste wird das Produkt eingeschaltet, gegebenenfalls muss das Produkt noch konfiguriert werden. Siehe Konfiguration [} S. 18]. Voraussetzung – Ausreichend volle Batterien sind in das Produkt eingelegt. Handlungsanweisung –...
  • Seite 19: Parameter Des Konfigurationsmenüs Konfigurieren

    HCO304 Bedienung | 8 2. In der Anzeige erscheint (ONF. Lassen Sie die Funktionstaste los. 3. Durch jeweils kurzes Drücken der Funktionstaste, können Sie durch die Parameter blättern. Wählen Sie so den Parameter aus, den Sie konfigurieren möchten. 4. Wenn Sie den gewünschten Parameter gewählt haben, verändern Sie über die Auftaste sowie die Abtaste den Parameter auf den gewünschten Wert.
  • Seite 20 8 | Bedienung HCO304 TCOR Leitfähigkeitsmessung nicht kompensieren Nichtlineare Funktion für natürliche Wässer nach EN 27888 (ISO 7888) Grund-, Oberflächen- oder Trinkwasser Referenztemperatur für Temperaturkompensation TREF Bezugstemperatur 25 °C oder 77 °F 25 °( Bezugstemperatur 20 °C oder 68 °F 20 °(...
  • Seite 21: Justieren Des Messeinganges

    HCO304 Bedienung | 8 8.2.4 Justieren des Messeinganges Beschreibung Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Temperatureingang justiert werden. Wird eine Justierung vorgenommen, so ändern Sie die voreingestell- ten Werkseinstellungen. Dies wird beim Einschalten des Produktes mit dem Anzeige- text T.OF, T.SL oder S(L signalisiert.
  • Seite 22 8 | Bedienung HCO304 T.OF Keine Nullpunktkorrektur 0.00 Nullpunktkorrektur in °C bzw. bei °F -9,00 .. 9,00 -5.00 .. 5.00 Steigungskorrektur der Temperatur T.SL 0.00 Keine Steigungskorrektur -5.00 .. 5.00 Steigungskorrektur in % Steigungskorrektur für Leitfähigkeitswert T.SL Keine Steigungskorrektur 1.000 Multiplikator für die Steigungskorrektur...
  • Seite 23 HCO304 Bedienung | 8 HINWEIS Die genauesten Ergebnisse können erreicht werden, wenn die Kontrolllösung auf 25 °C temperiert wird. Bei Abweichenden Temperaturen muss der Tabellenwert der ent- sprechenden Temperatur al Sollwert verwendet werden. Handlungsergebnis Der geänderte Wert wird gespeichert und das Menü Konfiguration wird beendet.
  • Seite 24: Fehler- Und Systemmeldungen

    9 | Fehler- und Systemmeldungen HCO304 9 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe Bereichsumschal- Messzelle defekt Einschwingvorgang der Re- ---- tung oder Messwert gelung abwarten Verunreinigungen instabil oder Luftblasen Liegt der Messwert im zu- Messwert weit au- lässigen Bereich ßerhalb des Mess-...
  • Seite 25: Entsorgung

    HCO304 Entsorgung | 10 10 Entsorgung HINWEIS Dieses Produkt ist mit dem Symbol der „durchgestrichenen Mülltonne“ versehen. Das bedeutet, dass dieses Produkt nicht mit dem Restmüll entsorgt werden darf. Stattdes- sen ist es in Ihrer Verantwortung, das Produkt am Ende der Nutzungsdauer ordnungs- gemäß...
  • Seite 26: Technische Daten

    11 | Technische Daten HCO304 11 Technische Daten Messbereich Leitfähigkeit 0 .. 2000 µS/cm 0,00 .. 20,00 mS/cm 0,0 .. 100,0 mS/cm Spezifischer Wider- stand Salinität 0,0 .. 50,0 g/kg 0 .. 2000 mg/l Temperatur -5,0 .. +105,0 °C (23,0 .. +221,0 °F) – die Leitfähigkeitsmess- zellen dürfen kurzzeitig bis 100 °C und dauerhaft bis 80 °C...
  • Seite 27: Service | 12

    – VWR Online-Katalog sowie Informationen über Zubehör und zugehörige Produkte – Weiterführende Produktinformationen und Sonderangebote Kontakt Wenn Sie Informationen oder technische Unterstützung benötigen, wenden Sie sich an Ihr VWR Vertriebszentrum oder besuchen Sie unsere Website unter www.vwr.com. B-H87.0.01.DB101-1.0 27 / 29...
  • Seite 28: Vertriebspartner

    Veetee Business Park Pražská 442 CZ - 281 67 Stříbrná Skalice Irland / Nord Irland Spanien Tel.: +420 321 570 321 VWR International Ltd / VWR International VWR International Eurolab S.L. Email: info.cz@vwr.com (Northern Ireland) Ltd C/ Tecnología 5-17 Orion Business Campus A-7 Llinars Park Dänemark...
  • Seite 29 HCO304 Service | 12 Frankreich Niederlande Großbritannien VWR International S.A.S. VWR International B.V. VWR International Ltd Le Périgares – Bâtiment B Postbus 8198 Customer Service Centre 201, rue Carnot 1005 AD Amsterdam Hunter Boulevard 94126 Fontenay-sous-Bois cedex Tel.: +31 020 4808 400 Magna Park Tel.: 0 825 02 30 30* (national)
