Pfeifer Messschieber 40 Bedienungsanleitung Seite 5

Ziffernschrittwert: 0,01 mm
Fehlergrenzen (Werte ohne Messbacken):
• PFEIFER­Seil­Messschieber 40:
± (0,02 + 0,00005 x L[mm]) mm
• PFEIFER­Seil­Messschieber 60: ± 0,02 mm
• PFEIFER­Seil­Messschieber 75:
± (0,02 + 0,00005 x L[mm]) mm
• PFEIFER­Seil­Messschieber 125:
40 mm – 100 mm: ± 0,02 mm
◆
100 mm – 125 mm: ± 0,03 mm
◆
IP-Schutzklasse:
• PFEIFER­Seil­Messschieber 60: keine IP Zertifizierung
• PFEIFER­Seil­Messschieber 60: IP 67
• PFEIFER­Seil­Messschieber 75: keine IP Zertifizierung
• PFEIFER­Seil­Messschieber 125: IP 67
Messbacken/Messfläche:
• PFEIFER­Seil­Messschieber 40: 45 mm x 16 mm,
Material: ungehärteter Stahl
• PFEIFER­Seil­Messschieber 60: 60 mm x 30 mm
(effektiv: 57 mm x 28 mm), Material: gehärteter Stahl
• PFEIFER­Seil­Messschieber 75: 45 mm x 30 mm,
Material: ungehärteter Stahl
Messschieber 40
Messschieber 60
• PFEIFER­Seil­Messschieber 125: 100 mm x 80 mm ,
Material: Aluminium

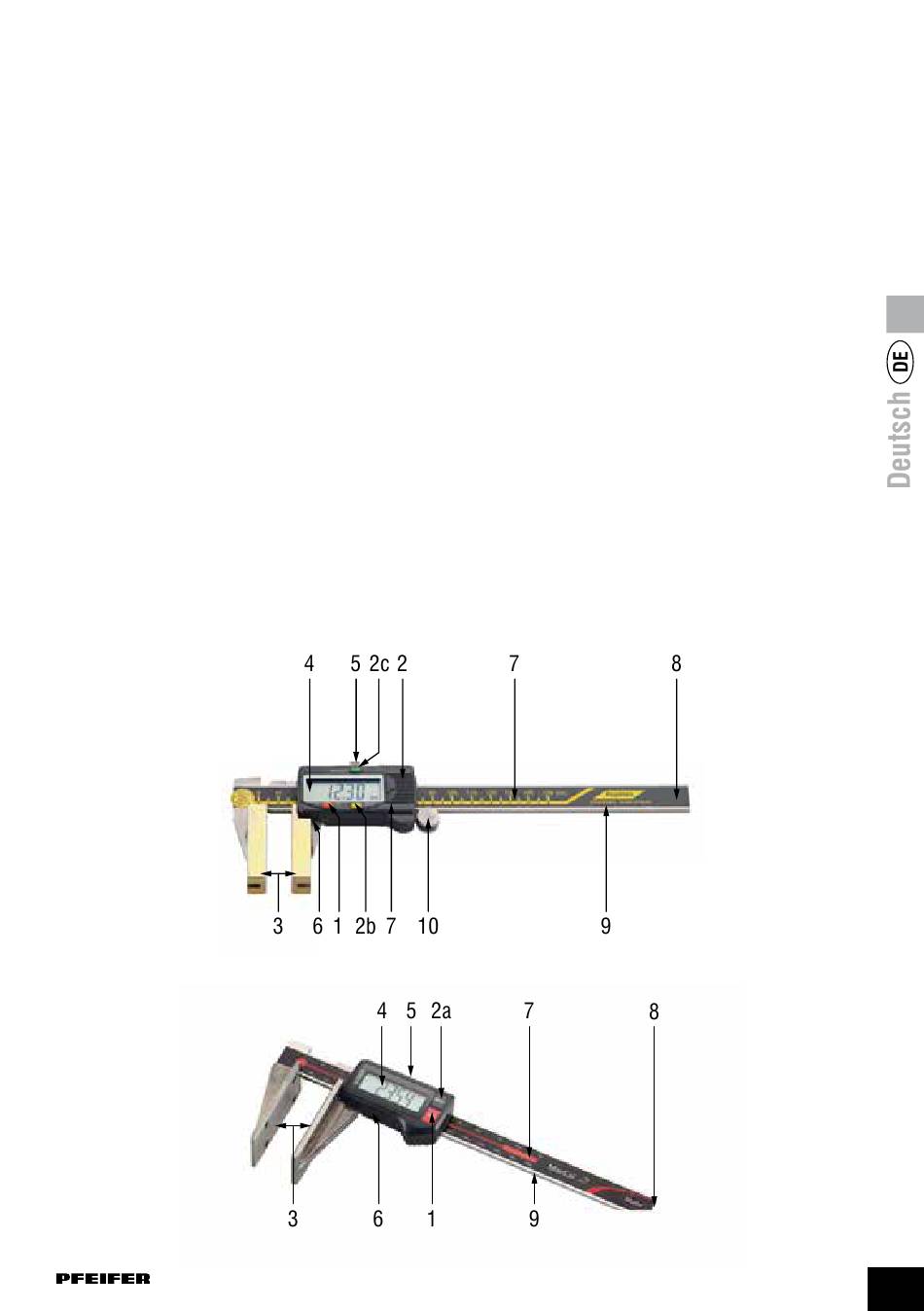

Komponenten/Bezeichnungen
1 Ein­/Aus­Taste & Nullsetzen
2a Millimeter/Inch & Sperrfunktion (gilt nur
für PFEIER­Seil­Messschieber 60 & 125)
2b Nullsetzen (gilt nur für PFEIER­Seil­
Messschieber 40 & 75)
2c Millimeter/Inch Funktion (gilt nur für
PFEIER­ Seil­Messschieber 40 & 75)
3 Messbacken für Durchmessermessung
4 Anzeige/Display
5 Feststellschraube
6 Batteriefach
7 Maßstab (für Seildurchmesser Messung nicht
relevant)
8 Tiefenmaß (für Seildurchmesser Messung nicht
relevant)
9 Schiene
10 Reibrad
(nur bei PFEIFER­Seil­Messschieber 40 & 75)
PFEIFER-Seil-Messschieber 01/2022 / Änderungen vorbehalten!
