4.3 Betriebsart „Quad"
Ist die Quad-Leitung aktiviert, so befindet sich die Umschaltbox MB1405-Quad in der
Betriebsart „Quad".
Wird in dieser Betriebsart eine oder mehrere Steuerleitungen aktiviert, so wird die Kombination
der Steuerleitungen dargestellt.
Beispiel:
Steuerleitung 2 aktiviert:
Steuerleitung 1 und 4 aktiviert:
Steuerleitung 3 und 4 aktiviert:
Steuerleitung 2, 3 und 4 aktiviert:
Steuerleitung 1, 2, 3 und 4 aktiviert:
Ist in der Betriebsart „Quad" keine Steuerleitung aktiviert, wird immer die die Kombination der
angeschlossenen Kameras angezeigt.

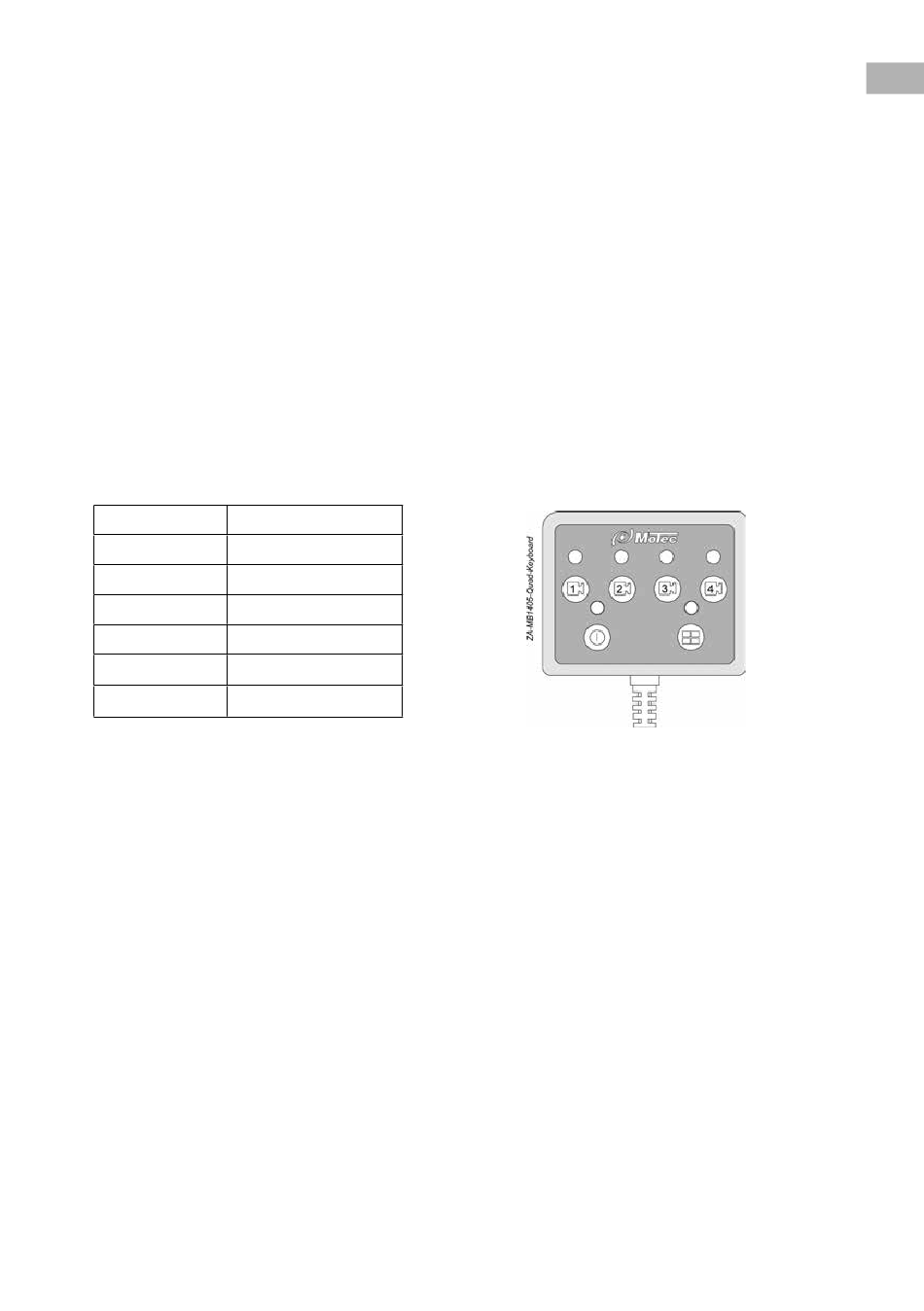

4.4 Betriebsart „Keyboard"
Tasten Funktion
C1 Kamera 1
C2 Kamera 2
C3 Kamera 3
C4 Kamera 4
Splitscreen
QUAD
Ein/Aus
POWER
Ist keine Steuerleitung (POC, QUAD oder SEL 1..4) aktiviert, startet die Umschaltbox bei
Anlegen der Betriebsspannung immer mit Kamera C1.
Bei Abschalten in Stand-By über POWER Taste (kein Abschalten der Betriebsspannung) wird
die letzte Konfiguration gespeichert.
Achtung: Aktivierte Kamera-Steuerleitungen haben immer Priorität vor der Bedienung über
Keyboard, d.h. wenn eine Steuerleitung SEL1 .. SEL4 aktiviert ist, kann nicht mehr manuell
über Keyboard umgeschaltet werden!
4.5 Störungen
Wird während des Betriebes eine Nichtfunktion oder ein Fehler festgestellt, so ist grundsätzlich
erst die äußere Beschaltung (Sicherung, Versorgungsspannung, Verkabelung, Monitor etc.)
zu überprüfen. Kann die Nichtfunktion oder der Fehler eindeutig auf die Umschaltbox
zurückgeführt werden, so ist diese, zusammen mit einer kurzen Fehlerbeschreibung, an das
Werk zurückzuschicken.
Anzeige: Kamera 2
Anzeige: Split-Screen Kamera 1 und 4
Anzeige: Split-Screen Kamera 3 und 4
Anzeige: Split-Screen Kamera 2, 3 und 4
Anzeige: Split-Screen Kamera 1, 2, 3 und 4
