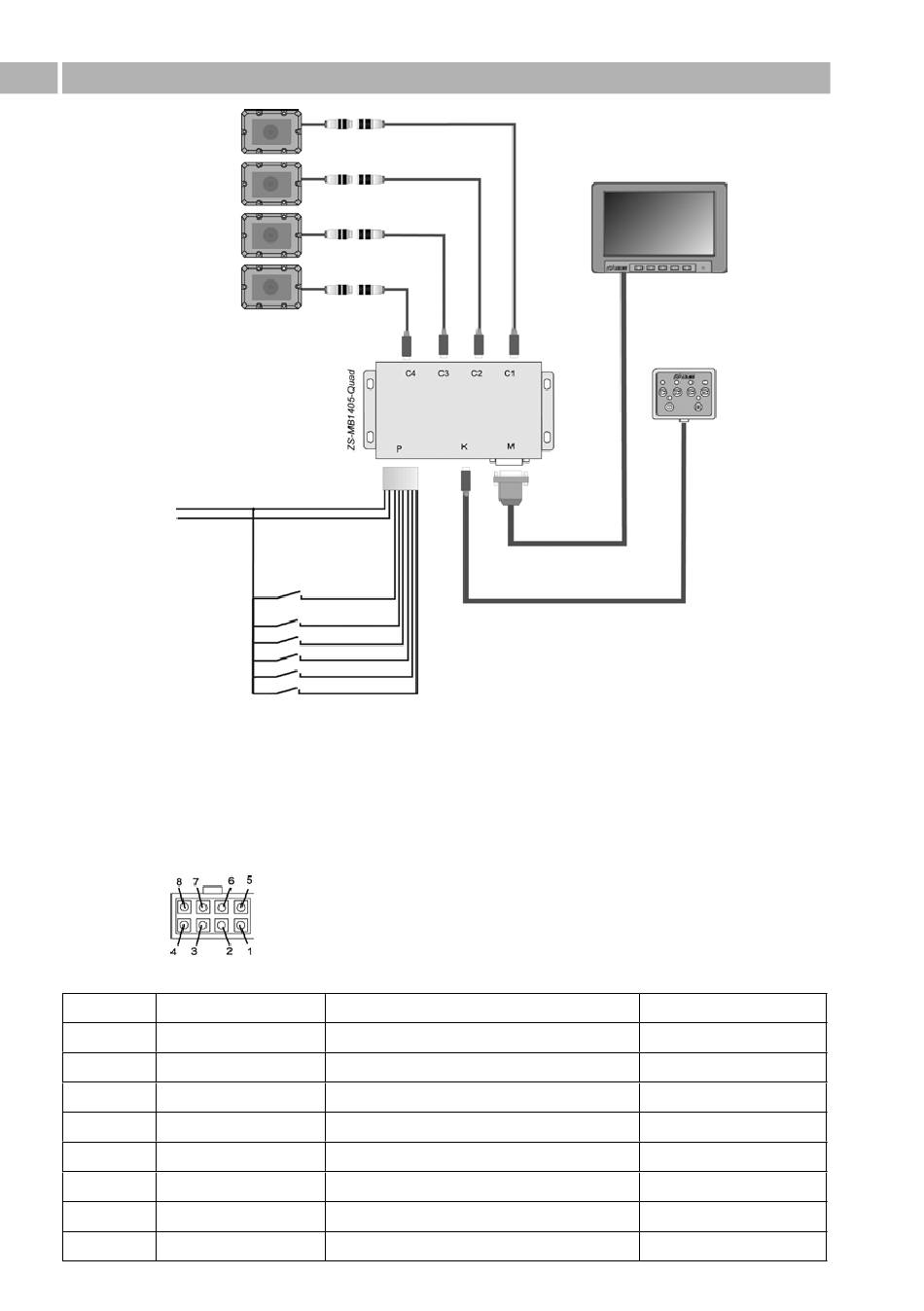

Abb. 3.1
+12/+24V
0V

3.1 Montage und Anschluss

Die Umschaltbox MB1405-Quad ist mit Bohrungen versehen, die eine Befestigung mit vier
Schrauben M4 erlauben. Die Einbaulage ist beliebig. Die elektrische Verbindung erfolgt mittels
Steckverbinder. Zunächst ist der Steckverbinder „P" mit dem Anschlusskabel an das Bordnetz
der Maschine anzuschließen (siehe 3.3).

3.2 Verkabelung

a) Steckverbinder „P"
Anschlussbelegung Gerätestecker „P"
Stift Bezeichnung
1 +12/+24V DC
2 0V DC
3 POC
4 QUAD
5 SEL4
6 SEL3
7 SEL2
8 SEL1
6

3.0 Anschluss und Inbetriebnahme

C1
C2
C3
C4
rot
3A
schwarz
ge
POC
(rt/gn)
SEL1
SEL2
(rt/bl)
SEL3 (rt/br)
SEL4 (rt/sw)
Quad
(ws)
Funktion
Bordnetz Pluspol
Bordnetz Minuspol
Kontakt für Display Ein/Aus
Quad Screen
Steuerleitung 4 für C4
Steuerleitung 3 für C3
Steuerleitung 2 für C2
Steuerleitung 1 für C1
MB1405-Quad
MD3072B-AK
Gerätestecker Mini-Fit (8pol.)
Monitor
MD3070A
Keyboard
Kabelfarbe
rot
schwarz
gelb
weiß
rot/schwarz
rot/braun
rot/blau
rot/grün
