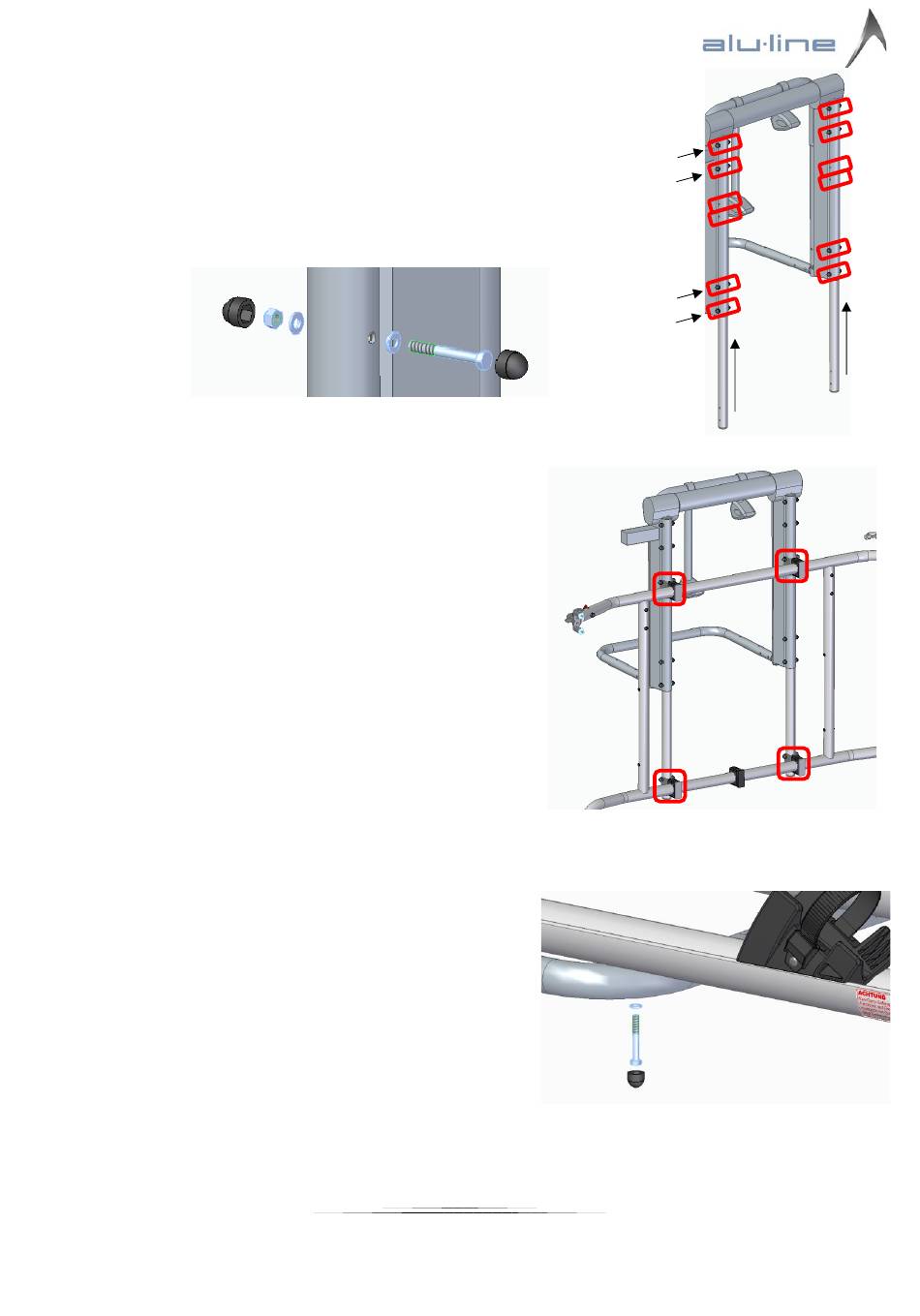

Nun erfolgt die Montage des Bike-Lifts (2) an den Halterungen. Die zwei
Haltestangen (4) führen Sie in die Alu-Profile des Bike-Lifts (2), sodass alle
Bohrungen fluchten (Umrandungen in Abb. 10). An den Pfeilpositionen in
Abbildung 10 verschrauben Sie die beiden Haltestangen (4) mit dem Bike-Lift
mit jeweils Sechskantschrauben M6x50mm und Sicherungsmuttern (Abb. 11).
Abbildung 11
Abbildung 10
Anschließend wird der Bike-Lift (2) mit den Haltestangen
(4) an die Halterungen (aus Abbildung 8) montiert (Abb.
12). Es werden die gleichen Explosionsskizzen-Teile in der
gleichen Reihenfolge wie in Abbildung 11 verwendet.
Jedoch werden oben je zwei Sechskantschrauben
M6x55mm und unten je zwei Sechskantschrauben
M6x50mm benutzt.
Abbildung 12
Montieren Sie schlussendlich die Fahrradschienen (5),
indem Sie jeweils zwei Sechskantschrauben M6x45mm wie
in Abbildung 13 von unten durch die Bohrungen des
Auslegers schieben und in die Nutensteinen schrauben, die
sich bereits in der Fahrradschiene (5) befinden.
Abbildung 13
