Mit der Schwenkbegrenzung (10) kann der Fahrradträger
im aufgeklappten Zustand an der Halterung (7) arretiert
werden. So können die Hecktüren des Transporters
geöffnet werden und bleiben auf unebenem Gelände
geöffnet. Beim Zuklappen des Trägers muss unbedingt
darauf geachtet werden, dass der Schwenkhebel nicht
eingerastet ist (Das Bild zeigt den Träger im zugeklappten
Zustand)!
Der
Schwenkbegrenzungshebel
wird
mit
der

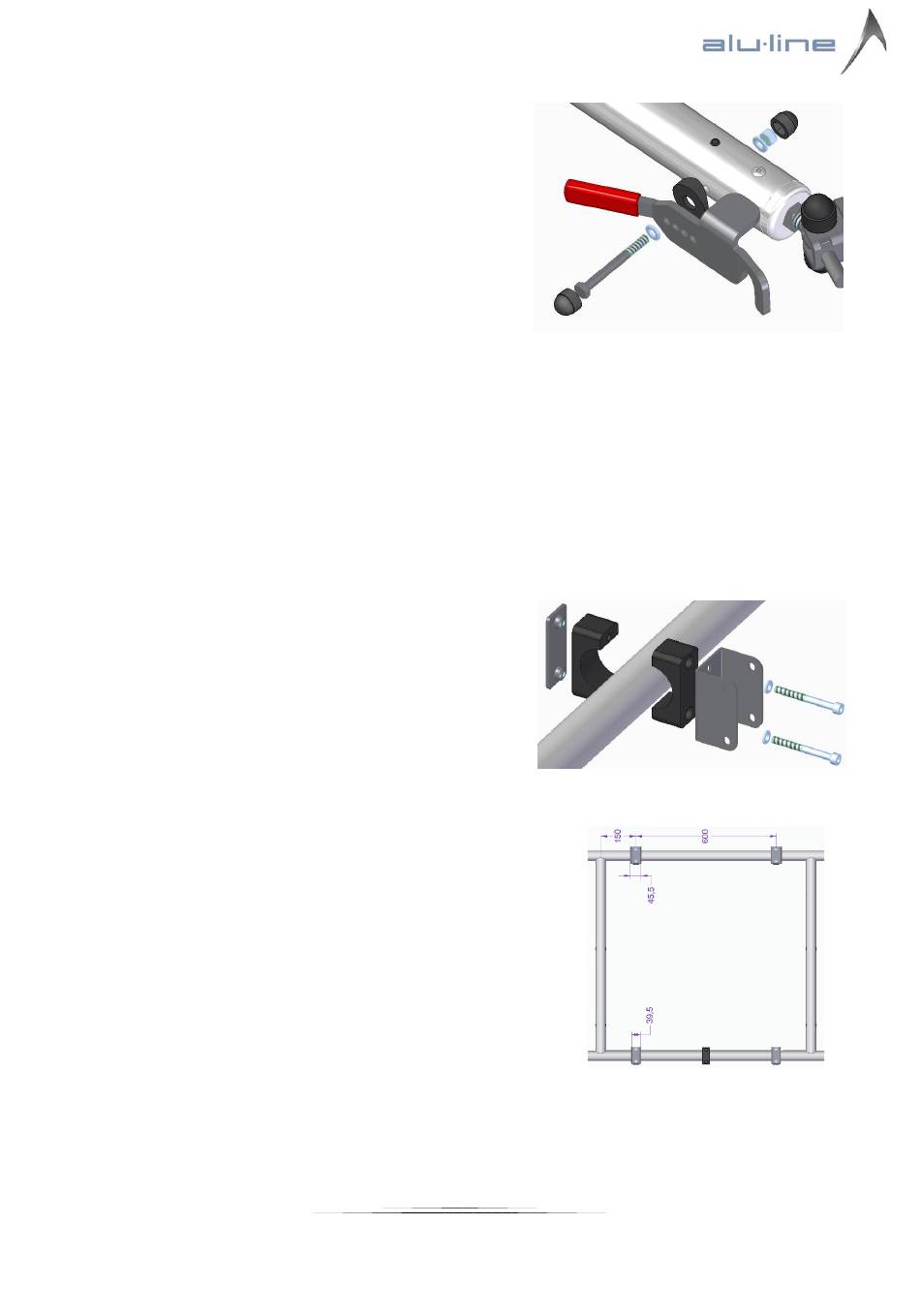

Abbildung 7
Sechskantschraube M6x60 wie auf Abbildung 7 montiert.
Um das richtige Loch zu wählen, muss der Träger so weit
wie möglich aufgeklappt werden. Dabei muss aber darauf
geachtet werden, dass kein Schaden am Auto oder (durch
zu starkes Ziehen) am Träger entsteht.
Beim Öffnen der Hecktüren muss das Mitschwingen des
Fahrradträgers unbedingt beachtet werden! Anderenfalls
kann es zu Kollisionen an der eigenen Fahrzeugseite oder
mit anderen Verkehrsteilnehmern kommen.
Montieren Sie nun die vier Halter zur Montage des Bike-
Lifts (2) am Grundträger. Hierbei werden je zwei Halter
(45,5mm breit) an der oberen und zwei Halter (39,5mm
breit) mit jeweils zwei Zylinderkopfschrauben M6x60mm
wie in Abbildung 8 an der unteren Querstrebe des
Grundträgers befestigt. Die Montage muss mittig auf den
Abbildung 8
Querrohren mit einem Abstand von 600mm erfolgen (Abb.
9).
Beachten Sie ebenfalls, dass die Halter genau vertikal
stehen und ziehen Sie die Zylinderkopfschrauben der vier
Halterungen fest.
Abbildung 9
5
