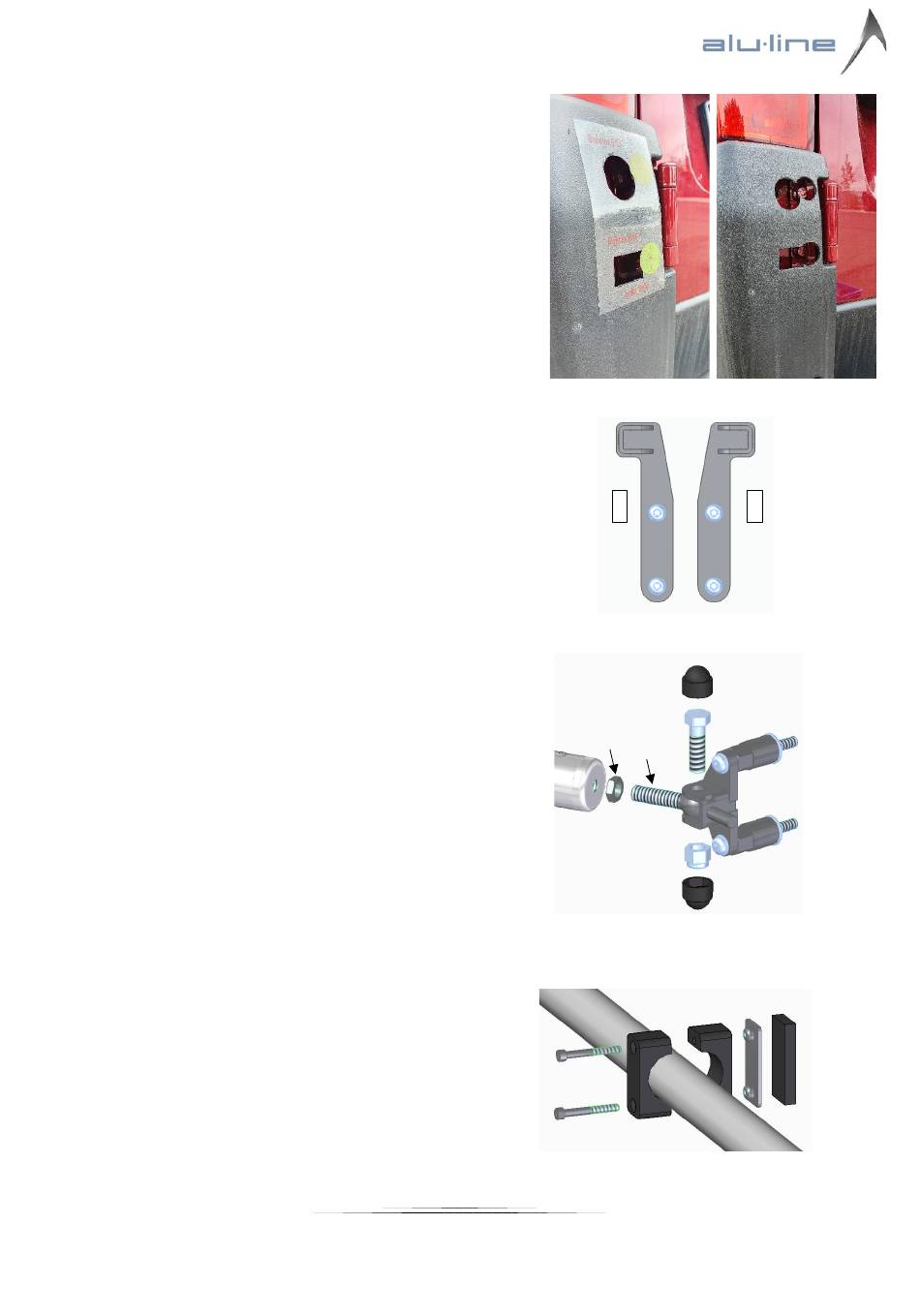

Vor der Montage der unteren Halter müssen zunächst die
beiden Original-Gummipuffer, welche an den Stoßfängern
montiert sind, entfernt werden. Anschließend werden an
beiden Stoßfängern jeweils zwei Bohrungen angebracht.
Hierzu werden die im Lieferumfang beinhalteten
Bohrschablonen auf die Stoßfänger (jeweils 1x rechts und
1x links) geklebt. An den auf der Bohrschablone markierten
Punkten müssen anschließend mit der ebenfalls im
Lieferumfang beinhalteten Lochbohrer jeweils zwei Löcher
Ø26mm gebohrt werden. Gegebenenfalls muss mit einer
Feile oder Schleifpapier die Öffnung erweitert werden
(Abb. 3).
Nun kann die Montage der Sonderschrauben sowie der
unteren Halterungen (8 + 9) (Abb. 4) wie bereits oben
beschrieben erfolgen.
Auf der Beifahrerseite werden zwei Augenschrauben und
flache Sechskantmuttern M12 auf den Fahrradträger
gedreht (Pfeile in Abb. 5). Diese Muttern werden später
zum Kontern und Sichern der Augenschrauben benötigt
(Mindest-Einschraubtiefe der Augenschraube in den
Fahrradträger = 20mm). Dann kann der Fahrradträger mit
Hilfe
der
montierten
Sechskantschrauben M12x40 und Sechskantmuttern M12
an die ans Fahrzeug montierte Halterungen befestigt
werden (Abb. 5).
Nachdem der Fahrradträger auf der Beifahrerseite mit den
Halterungen fest verschraubt wurde, kann er an die
Fahrzeugrückwand geklappt werden. Jetzt müssen auch
auf der Fahrerseite die Augenschrauben mit flacher
Sechskantmutter M12 auf den Fahrradträger geschraubt
und der gewünschte Abstand zu den Scharnieren
eingestellt
werden.
mittige/symmetrische Ausrichtung des Trägers zum
Fahrzeug! Sichern Sie den Träger auf der Fahrerseite mit
zwei
Sicherungssplinten.
Halterungen (6 + 7 + 8 + 9) nochmal etwas ausgerichtet und
dann mit 15Nm festgezogen werden.
Zum Schutz vor Kollision zwischen Tür und Fahrradträger
kann ein zusätzlicher Anschlag (11) am fahrzeug-näheren
Querrohr mit zwei Zylinderschrauben M6x50 montiert
werden (Abb. 6).
