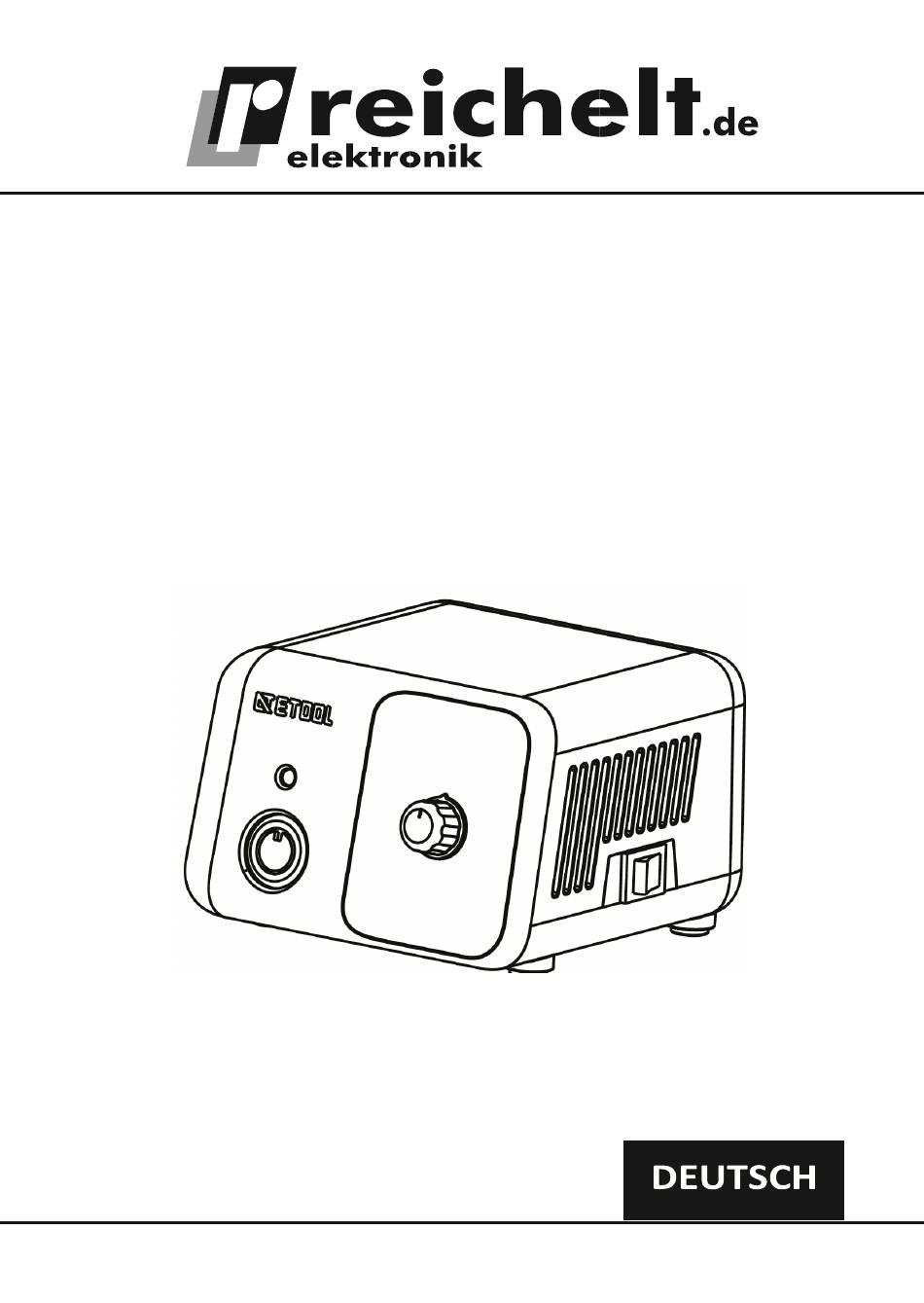

- Seite 1 Lötstation ATETOOL AE988/AE988D/ AE970/AE970D – Benutzerhandbuch –...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2020 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Vorwort
1. Vorwort Packliste Haupteinheit: 1 Stück Lötkolbenhalter: 1 Stück Eisenständer: 1 Stück Benutzerhandbuch: 1 Stück Messingwolle: 1 Stück Hauptgerät (AE988/AE970) Hauptgerät (AE988D/AE970D) Handgriff Eisenständer Messingwolle Benutzerhandbuch 2. Produktspezifikation Modell Nr. AE988 AE970 AE988D AE970D Gesamtleistung: Hauptgerät Ausgangsspannung 25 VAC Temperaturbereich: 200 - 480°C (392-896°F) 50 - 500°C 150 - 550°C... -
Seite 4: Sicherheit Und Vorsichtsmaßnahmen
Handgriff Leistung Impedanz <2Ω Massespitze Spannung <2mV Massespitze Heizelement PTC-Keramik- In Spitze PTC- In Spitze Heizung integriert Keramik- integriert Heizung Länge des Kabels 1,2 m Gewicht 79 g 68 g 79 g 88 g Hinweis: Spezifikation und Aussehen können im Rahmen der Produktverbesserung ohne vorherige Ankündigung geändert werden. - Seite 5 Warnung Wenn der Strom eingeschaltet ist, kann die Temperatur der Lötkolbenspitze bis zu 50 ~ 550 °C (120 ~ 1022°F) erreichen. Missbräuchliche Verwendung kann zu Verbrennungen und Bränden führen. Bitte beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen: • Berühren Sie während der Benutzung nicht die Lötkolbenspitze oder das Metallteil um sie herum.
-
Seite 6: Methode (Ae988D/Ae970D) Verwenden
4. Methode (AE988D/AE970D) verwenden 4.1. Bedienungs- und Anzeigehinweise LED-Segment Anzeige Funktionstaste Knopf Steckdose Kalibrierungsloch Anzeigefeld: LED-Segment: Digitale Anzeige Anzeige: Zeigt den Zustand der Heizung an (Licht an/aus bedeutet, dass die Heizung ein/aus ist) Funktionstaste: Funktionsbedienung Knopf: zum Einstellen der Temperatur Kalibrierungsloch: Zum Kalibrieren der Temperatur 4.2. -
Seite 7: Die Umrechnung Von Temperatureinheiten
4.4 Die Umrechnung von Temperatureinheiten Zuerst die Funktionstaste drücken, danach den Strom einschalten, bis das LED-Segment anzeigt, die Funktionstaste loslassen, nun ändert sich die Temperatureinheit. Wenn es Fahrenheit war, wechselt Sie jetzt zu Celsius und umgekehrt. 4.5 Die Einstellung der Temperatur Temperaturbereich AE988D (50-500 °C (122-932 °F) AE970D (150-550 °C (302-1022 °F, Hinweis: Da das LED-Segment nur 3 Ziffern... -
Seite 8: Die Funktion Der Temperatursperre
Schlaf-Funktion: 1) Durch kurzes Drücken der Funktionstaste oder langes Drücken im Standby- Modus kann die Lötstation in den Schlafmodus versetzt werden: 2) Beim Übergang in den Schlafmodus wird auf dem Bildschirm angezeigt und die Heizung wird ausgeschaltet. 3) Drücken Sie die Funktionstaste, um zum normalen Heizbetrieb zurückzukehren. 4.8 Die Funktion der Temperatursperre: Temperatursicherungsfunktion ein- und ausschalten: 1) Drehen Sie den Knopf, um die einzustellende Temperatur zu regulieren. -
Seite 9: Gerät Einschalten
Anzeige: Zeigt den Stromstatus an (Licht an/aus bedeutet Strom an/aus) Drehknopf: Einstellen der Temperatur Kalibrierungsloch: Zum Kalibrieren der Temperatur 5.2 Gerät einschalten Nach dem Einschalten leuchtet die Anzeige auf, und die Lötstation heizt entsprechend der eingestellten Temperatur auf. Nachdem die Temperatur stabil ist, blinkt die Anzeige. -
Seite 10: Leitfaden Zur Fehlersuche
Wartung der Lötspitze 1. Die Temperatur auf 250 °C (480 °F) einstellen. 2. Nachdem die Temperatur stabil ist, reinigen Sie die Lötspitze mit einer Messingwolle und überprüfen Sie ihren Zustand. 3. Wenn schwarzes Oxid daran haftet, tragen Sie bitte neues Lot (einschließlich Flussmittel) auf und wischen Sie es wiederholt mit Messingwolle ab, bis es sauber ist, und tragen Sie dann neues Lot auf. - Seite 11 Auf dem Display Prüfen Sie ob der Lötkolben Verbinden Sie den Lötkolben mit erscheint “S-E”. gut mit dem Hauptgerät der Station. verbunden ist Prüfen Sie ob das Kabel Ersetzen Sie den Lötkolben. des Lötkolbens beschädigt ist oder. ob das Heizelement Bei Beschädigung ist das beschädigt ist (der Heizelement auszutauschen.
-
Seite 12: Lötspitzen Der Serie T900M (Ae988/Ae988D)
7. Lötspitzen der Serie T900M (AE988/AE988D) 900M-T-I 900M-T-B 900M-T-K 900M-T-1.2D 900M-T-1.6D 900M-T-2.4D 900M-T-3.2D 900M-T-4.6D 900M-T-6.5D 900M-T-0.8C 900M-T-3C 900M-T-5C 900M-T-6.4C (Weitere Informationen über Lötspitzen erhalten Sie auf Anfrage) 8. Lötspitzen der Serie T80 (AE970/AE970D) T80-B2 T80-B2 T80-K T80-BC1 T80-D08 T80-BL T80-KU T80-BC2 T80-D12 T80-BL... -
Seite 13: Eu-Konformitätserklärung
8. EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH & Co. KG Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: AE988/AE988D/AE970/AE970D allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nach- folgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitäts- erklärung trägt der Inverkehrbringer.
