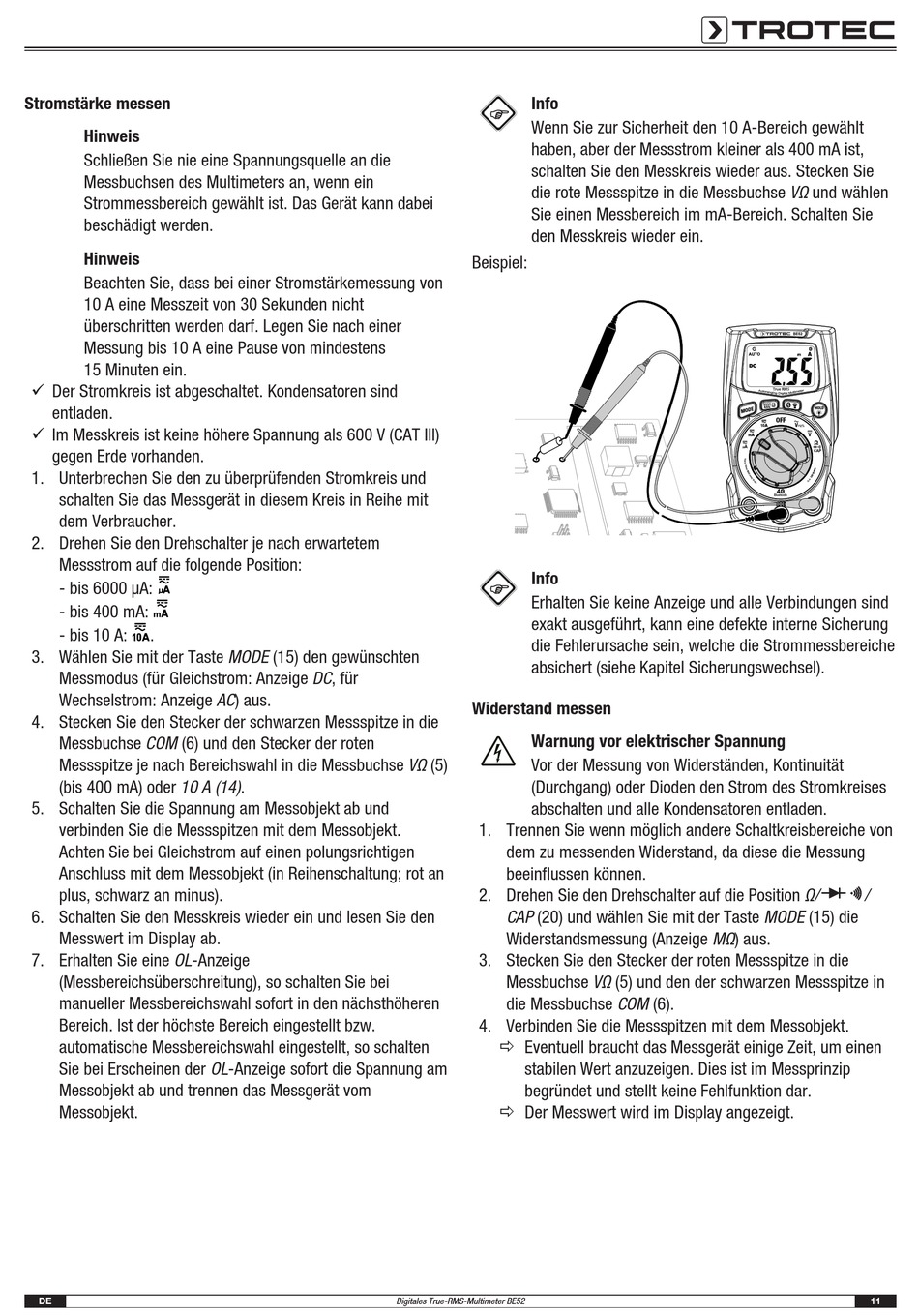

Trotec BE52 Bedienungsanleitung Seite 11

Stromstärke messen
Hinweis
Schließen Sie nie eine Spannungsquelle an die
Messbuchsen des Multimeters an, wenn ein
Strommessbereich gewählt ist. Das Gerät kann dabei
beschädigt werden.
Hinweis
Beachten Sie, dass bei einer Stromstärkemessung von
10 A eine Messzeit von 30 Sekunden nicht
überschritten werden darf. Legen Sie nach einer
Messung bis 10 A eine Pause von mindestens
15 Minuten ein.
ü Der Stromkreis ist abgeschaltet. Kondensatoren sind
entladen.
ü Im Messkreis ist keine höhere Spannung als 600 V (CAT III)
gegen Erde vorhanden.
1. Unterbrechen Sie den zu überprüfenden Stromkreis und
schalten Sie das Messgerät in diesem Kreis in Reihe mit
dem Verbraucher.
2. Drehen Sie den Drehschalter je nach erwartetem
Messstrom auf die folgende Position:
- bis 6000 µA:
- bis 400 mA:
- bis 10 A: .
3. Wählen Sie mit der Taste MODE (15) den gewünschten
Messmodus (für Gleichstrom: Anzeige DC, für
Wechselstrom: Anzeige AC) aus.
4. Stecken Sie den Stecker der schwarzen Messspitze in die
Messbuchse COM (6) und den Stecker der roten
Messspitze je nach Bereichswahl in die Messbuchse VΩ (5)
(bis 400 mA) oder 10 A (14).
5. Schalten Sie die Spannung am Messobjekt ab und
verbinden Sie die Messspitzen mit dem Messobjekt.
Achten Sie bei Gleichstrom auf einen polungsrichtigen
Anschluss mit dem Messobjekt (in Reihenschaltung; rot an
plus, schwarz an minus).
6. Schalten Sie den Messkreis wieder ein und lesen Sie den
Messwert im Display ab.
7. Erhalten Sie eine OL-Anzeige
(Messbereichsüberschreitung), so schalten Sie bei
manueller Messbereichswahl sofort in den nächsthöheren
Bereich. Ist der höchste Bereich eingestellt bzw.
automatische Messbereichswahl eingestellt, so schalten
Sie bei Erscheinen der OL-Anzeige sofort die Spannung am
Messobjekt ab und trennen das Messgerät vom
Messobjekt.
DE
Info
Wenn Sie zur Sicherheit den 10 A-Bereich gewählt
haben, aber der Messstrom kleiner als 400 mA ist,
schalten Sie den Messkreis wieder aus. Stecken Sie
die rote Messspitze in die Messbuchse VΩ und wählen
Sie einen Messbereich im mA-Bereich. Schalten Sie
den Messkreis wieder ein.
Beispiel:
Info
Erhalten Sie keine Anzeige und alle Verbindungen sind
exakt ausgeführt, kann eine defekte interne Sicherung
die Fehlerursache sein, welche die Strommessbereiche
absichert (siehe Kapitel Sicherungswechsel).
Widerstand messen
Warnung vor elektrischer Spannung
Vor der Messung von Widerständen, Kontinuität
(Durchgang) oder Dioden den Strom des Stromkreises
abschalten und alle Kondensatoren entladen.
1. Trennen Sie wenn möglich andere Schaltkreisbereiche von
dem zu messenden Widerstand, da diese die Messung
beeinflussen können.
2. Drehen Sie den Drehschalter auf die Position Ω/
CAP (20) und wählen Sie mit der Taste MODE (15) die
Widerstandsmessung (Anzeige MΩ) aus.
3. Stecken Sie den Stecker der roten Messspitze in die
Messbuchse VΩ (5) und den der schwarzen Messspitze in
die Messbuchse COM (6).
4. Verbinden Sie die Messspitzen mit dem Messobjekt.
ð Eventuell braucht das Messgerät einige Zeit, um einen
stabilen Wert anzuzeigen. Dies ist im Messprinzip
begründet und stellt keine Fehlfunktion dar.
ð Der Messwert wird im Display angezeigt.
