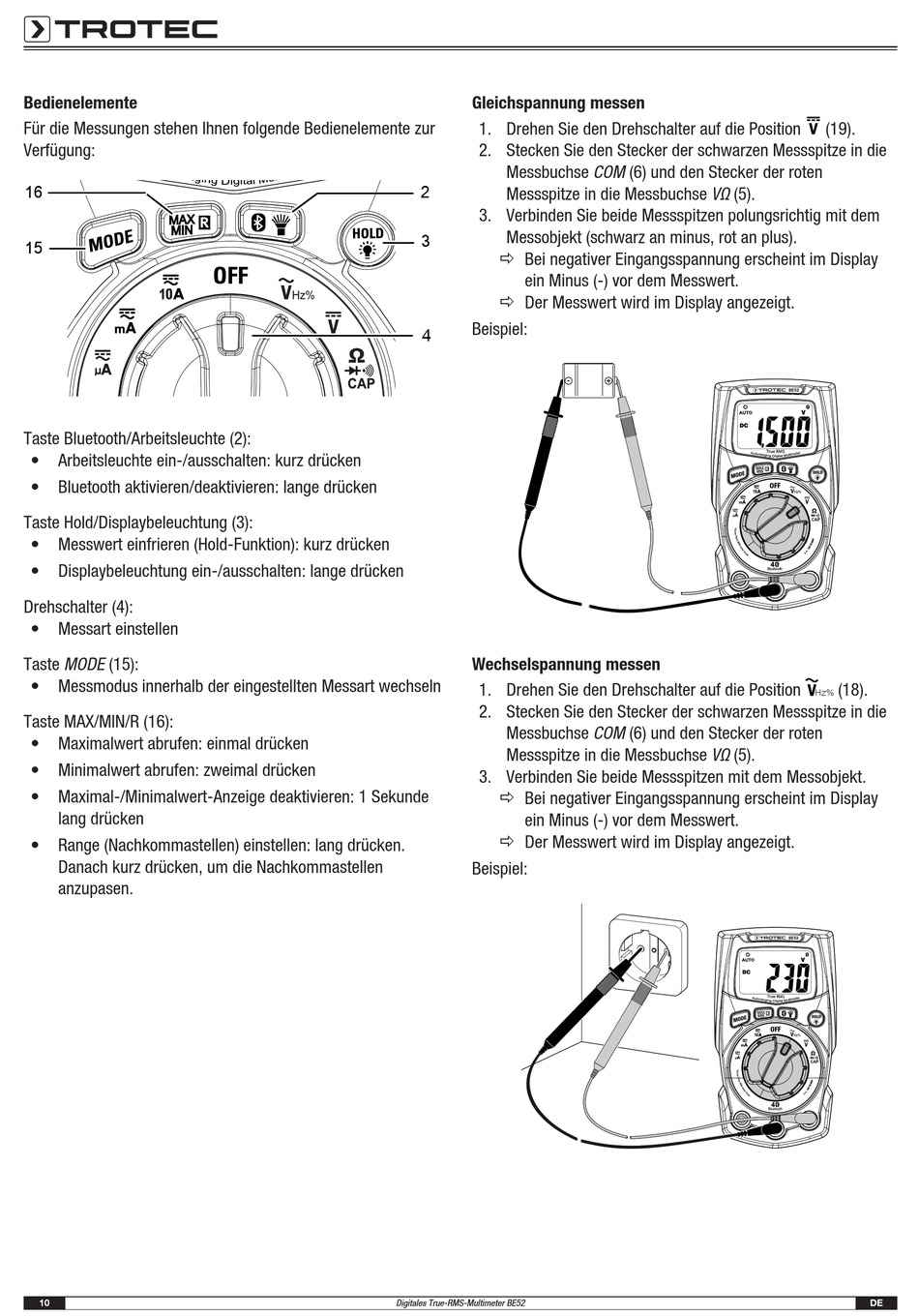

Bedienelemente
Für die Messungen stehen Ihnen folgende Bedienelemente zur
Verfügung:
16
15
Taste Bluetooth/Arbeitsleuchte (2):
• Arbeitsleuchte ein-/ausschalten: kurz drücken
• Bluetooth aktivieren/deaktivieren: lange drücken
Taste Hold/Displaybeleuchtung (3):
• Messwert einfrieren (Hold-Funktion): kurz drücken
• Displaybeleuchtung ein-/ausschalten: lange drücken
Drehschalter (4):
• Messart einstellen
Taste MODE (15):
• Messmodus innerhalb der eingestellten Messart wechseln
Taste MAX/MIN/R (16):
• Maximalwert abrufen: einmal drücken
• Minimalwert abrufen: zweimal drücken
• Maximal-/Minimalwert-Anzeige deaktivieren: 1 Sekunde
lang drücken
• Range (Nachkommastellen) einstellen: lang drücken.
Danach kurz drücken, um die Nachkommastellen
anzupasen.
10
Gleichspannung messen
1. Drehen Sie den Drehschalter auf die Position
2. Stecken Sie den Stecker der schwarzen Messspitze in die
Messbuchse COM (6) und den Stecker der roten
2
Messspitze in die Messbuchse VΩ (5).
3. Verbinden Sie beide Messspitzen polungsrichtig mit dem
Messobjekt (schwarz an minus, rot an plus).
3
ð Bei negativer Eingangsspannung erscheint im Display
ein Minus (-) vor dem Messwert.
ð Der Messwert wird im Display angezeigt.
Beispiel:
4
Wechselspannung messen
1. Drehen Sie den Drehschalter auf die Position
2. Stecken Sie den Stecker der schwarzen Messspitze in die
Messbuchse COM (6) und den Stecker der roten
Messspitze in die Messbuchse VΩ (5).
3. Verbinden Sie beide Messspitzen mit dem Messobjekt.
ð Bei negativer Eingangsspannung erscheint im Display
ein Minus (-) vor dem Messwert.
ð Der Messwert wird im Display angezeigt.
Beispiel:
Digitales True-RMS-Multimeter BE52
(19).
(18).
Hz%
DE
