Die Routine beginnt nun mit
der Installation des Treibers.
Klicken Sie auf die
Schaltfläche Schlie-
ßen, um die Installation
abzuschließen.
6. Digitaleingänge
Die Digitaleingänge IN1 ... IN4 am Konverter sind intern mit einem Pull-Down Widerstand
mit der Versorgungsmasse verbunden. Die Digitaleingänge schalten mit einem TTL-High-
Pegel.
Digital In n
Signal-
quelle
TTL
GND

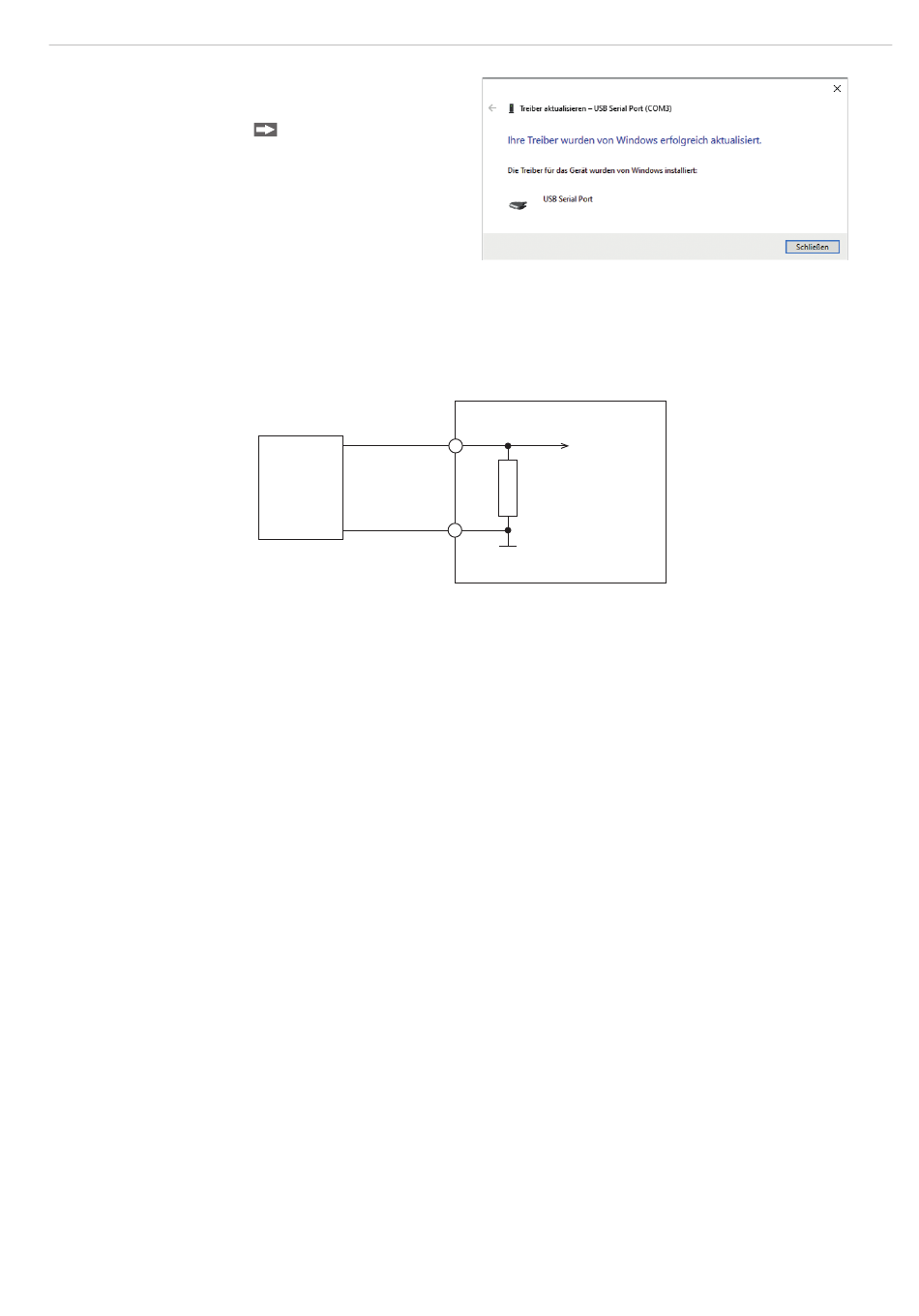

Abb. 10 Beschaltung Digitaleingänge
i
Zur Nutzung der IF2004/USB sind Programmierkenntnissse erforderlich!
Für die Programmierung der IF2004/USB verwenden Sie bitte die Micro Epsilon Data
Acquisition Library (MEDAQLib). Diese finden Sie im Downloadbereich des jeweiligen
Sensors bzw. Controllers auf der Webseite oder unter
https://www.micro-epsilon.de/link/software/medaqlib
7. Softwareunterstützung mit MEDAQLib
Mit MEDAQLib steht Ihnen eine dokumentierte Treiber-DLL zur Verfügung. Damit binden
Sie den RS422/USB-Konverter und daran angeschlossene Sensoren bzw. Controller in
eine bestehende oder kundeneigene PC-Software ein.
MEDAQLib
- enthält eine DLL, die in C, C++, VB, Delphi und viele weitere Programme importiert
werden kann,
- nimmt Ihnen die Datenkonvertierung ab,
- funktioniert unabhängig vom verwendeten Schnittstellentyp,
- zeichnet sich durch gleiche Funktionen für die Kommunikation (Befehle) aus,
- bietet ein einheitliches Übertragungsformat für alle Sensoren von MICRO-EPSILON.
Für C/C++-Programmierer ist in MEDAQLib eine zusätzliche Header-Datei und eine
Library-Datei integriert.
Die aktuelle Treiberroutine inklusive Dokumentation finden Sie unter:
https://www.micro-epsilon.de/download/
https://www.micro-epsilon.de/link/software/medaqlib
IF2004/USB
