MICRO-EPSILON IF2004/USB Betriebsanleitung
4-kanal rs422/usb konverter
Vorschau ausblenden
Andere Handbücher für IF2004/USB:
- Betriebsanleitung (18 Seiten) ,
- Betriebsanleitung (20 Seiten) ,
- Betriebsanleitung (24 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MICRO-EPSILON IF2004/USB
Inhaltszusammenfassung für MICRO-EPSILON IF2004/USB

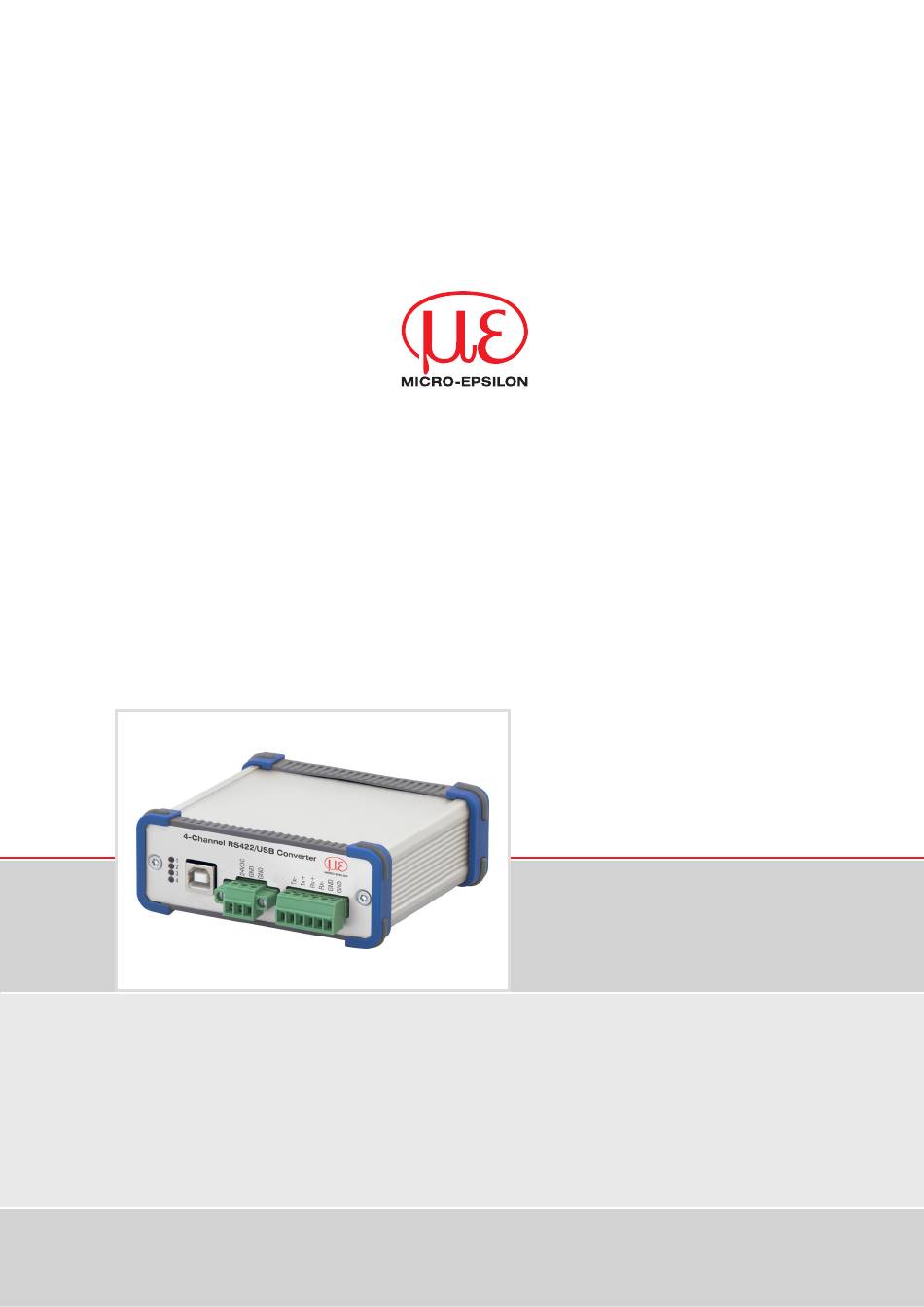

- Seite 1 Betriebsanleitung IF2004/USB 4-Kanal RS422/USB Konverter...
- Seite 2 - Sensoren der Reihe ILD1420 / 1750 / 2300 - Sensoren der Reihe optoCONTROL ODC2500 / 2520 / 2600 - Systeme der Reihe confocalDT IFD2421 / 2422 / 2451 / 2461 / 2471 - Systeme der Reihe colorCONTROL ACS7000 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Strasse 15 94496 Ortenburg / Deutschland Tel.
-
Seite 3: Inhaltsverzeichnis
RS422 Anschlüsse an 15-pol. Sub-D, Sensor 1/2 und 3/4 ............11 4.2.5 Versorgungsspannung ......................... 12 Installation Treiber........................12 Triggerung ..........................14 Softwareunterstützung mit MEDAQLib ................. 15 Haftung für Sachmängel ......................15 Service, Reparatur ........................15 Außerbetriebnahme, Entsorgung ..................15 Anhang Optionales Zubehör ....................... 16 IF2004/USB... - Seite 4 IF2004/USB...
-
Seite 5: Sicherheit
Schützen Sie die Kabel vor Beschädigung. > Zerstörung des Konverters > Ausfall des Konverters Hinweise zur CE-Kennzeichnung Für den Konverter IF2004/USB gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU, „RoHS“ Produkte, die das CE-Kennzeichen tragen, erfüllen die Anforderungen der zitierten EU- Richtlinien und die dort aufgeführten europäischen harmonisierten Normen (EN). -
Seite 6: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung - Der Konverter IF2004/USB ist für den Einsatz im Industrie- und Laborbereich konzi- piert. Er wird eingesetzt zur ƒ Umwandlung von der RS422-Schnittstelle auf die USB-Schnittstelle. - Der Konverter darf nur innerhalb der in den technischen Daten angegebenen Werte betrieben werden, siehe Kap. -
Seite 7: Funktionsprinzip
Funktionsprinzip Funktionsprinzip Beschreibung Mit dem Adapter IF2004/USB 2.0 können Sie bis zu vier Sensoren bzw. Controller von Micro-Epsilon mit RS422- Schnittstelle an einen USB-Port anschließen. Technische Daten Spannungsversorgung Konverter über USB-Schnittstelle Sensoren/Controller 24 Volt extern, siehe Abb. 2 Verpolungsschutz Galvanische Trennung Nein Alle GND-Signale sind intern und mit dem Gehäuse verbun-... -
Seite 8: Lieferung
Lieferung Lieferung Lieferumfang - 1 Konverter IF2004/USB - 1 USB-Kabel - 1 Installations-CD mit Treiber, Betriebsanleitung Nehmen Sie die Teile des Konverters vorsichtig aus der Verpackung und transportie- ren Sie sie so weiter, dass keine Beschädigung auftreten können. Prüfen Sie die Lieferung nach dem Auspacken sofort auf Vollständigkeit und Trans- portschäden. -
Seite 9: Elektrische Anschlüsse
Montage Elektrische Anschlüsse 4.2.1 Anschlussmöglichkeiten 4-Channel RS422/USB Converter Abb. 2 Steckverbindungen und LEDs IF2004/USB - Frontseite Sensor 1/2 Sensor 3/4 Trigger Abb. 3 Steckverbindungen IF2004/USB - Rückseite Steckverbindungen und Betriebs-LED: Beschreibung 4 LEDs grün, Funktion programmierbar (LED 1 bis LED 4) USB-Stecker Typ B Klemme 3-polig Typ Phoenix-Contact Nr. - Seite 10 PC2300-X/SUB-D + PC2300-0,5/Y ILD2300 SCD2500-X/RS422 ODC2500 PS2020 PC/SC2520-3 ODC2520 CAB-M9-5P-St-ge; 2m-PVC-RS422 ACS7000 PS2020 230 VAC X = Kabellänge in m Abb. 5 Anschlüsse Frontseite SCD2004-3/Trigger IF2004/USB-Y PCF1420-X/IF2008 ILD1420 PC1700-X/IF2008 ILD1750 PC2300-X/IF2008 ILD2300 PC/SC2520-3/IF2008 ODC2520 SCD2500-X/IF2008 ODC2500 SC2471-X/IF2008 IFC24x1, IFC2422 CAB-M9...RS422;Sub-D ACS7000 Abb.
-
Seite 11: Rs422 Anschlüsse An 6-Pol. Klemme
Pin 6 Sensor 1/3 TRG+ Pin 8 Sensor 2/4 TRG + Pin 7 Sensor 1/3 TRG- Pin 9 Sensor 2/4 TRG- Pin 10 +24 V Pin 10 +24 V Spannungsversorgung +24 V über Power-Anschluss, siehe Abb. 7 IF2004/USB Seite 11... -
Seite 12: Versorgungsspannung
Verwenden Sie die Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für An- triebe oder ähnliche Impulsstörquellen. > Störung der Datenausgabe MICRO-EPSILON empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020 für den Konverter, siehe Kap. Installation Treiber Installieren Sie vor der erstmaligen Benutzung des Konverters den entsprechenden Trei- ber von der Firma FTDI. - Seite 13 Funktion Durchsu- chen... den Pfad für den Treiber aus. Klicken Sie auf die Schalt- fläche Weiter. Die Routine beginnt nun mit der Installation des Treibers. Klicken Sie auf die Schalt- fläche Schließen, um die Installation abzuschlie- ßen. IF2004/USB Seite 13...
-
Seite 14: Triggerung
Für die Triggerung werden die Sensoren bzw. Controller in eine Slave-Betriebsart ge- schaltet, die IF2004/USB arbeitet dann als Master. Die nachfolgende Anwendung einer Triggerung setzt eine betriebsbereite IF2004/USB mit angeschlossenen Sensoren bzw. Controller voraus; die Spannungsversorgung an der IF2004/USB ist eingeschaltet: Konfigurieren Sie die Triggerart im Sensor bzw. -
Seite 15: Softwareunterstützung Mit Medaqlib
- nimmt Ihnen die Datenkonvertierung ab, - funktioniert unabhängig vom verwendeten Schnittstellentyp, - zeichnet sich durch gleiche Funktionen für die Kommunikation (Befehle) aus, - bietet ein einheitliches Übertragungsformat für alle Sensoren von MICRO-EPSILON. Für C/C++-Programmierer ist in MEDAQLib eine zusätzliche Header-Datei und eine Library-Datei integriert. -
Seite 16: Anhang
Anhang | Optionales Zubehör Anhang Optionales Zubehör Hutschienenklammer Montage des Konverters auf eine Hutschiene oder für die direkte Wandmontage Hutschiene TS35 2 x ø4,4 PS2020 Netzteil für Hutschienenmonta- ge, Eingang 230 VAC, Aus- gang 24 VDC/2,5 A IF2004/USB Seite 16... - Seite 17 Anhang | Optionales Zubehör IF2004/USB Seite 17...
- Seite 18 X9750304-B041049SWE MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland MICRO-EPSILON MESSTECHNIK Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 *X9750304-B04* info@micro-epsilon.de · www.micro-epsilon.de...
