Montage
IF2004/USB

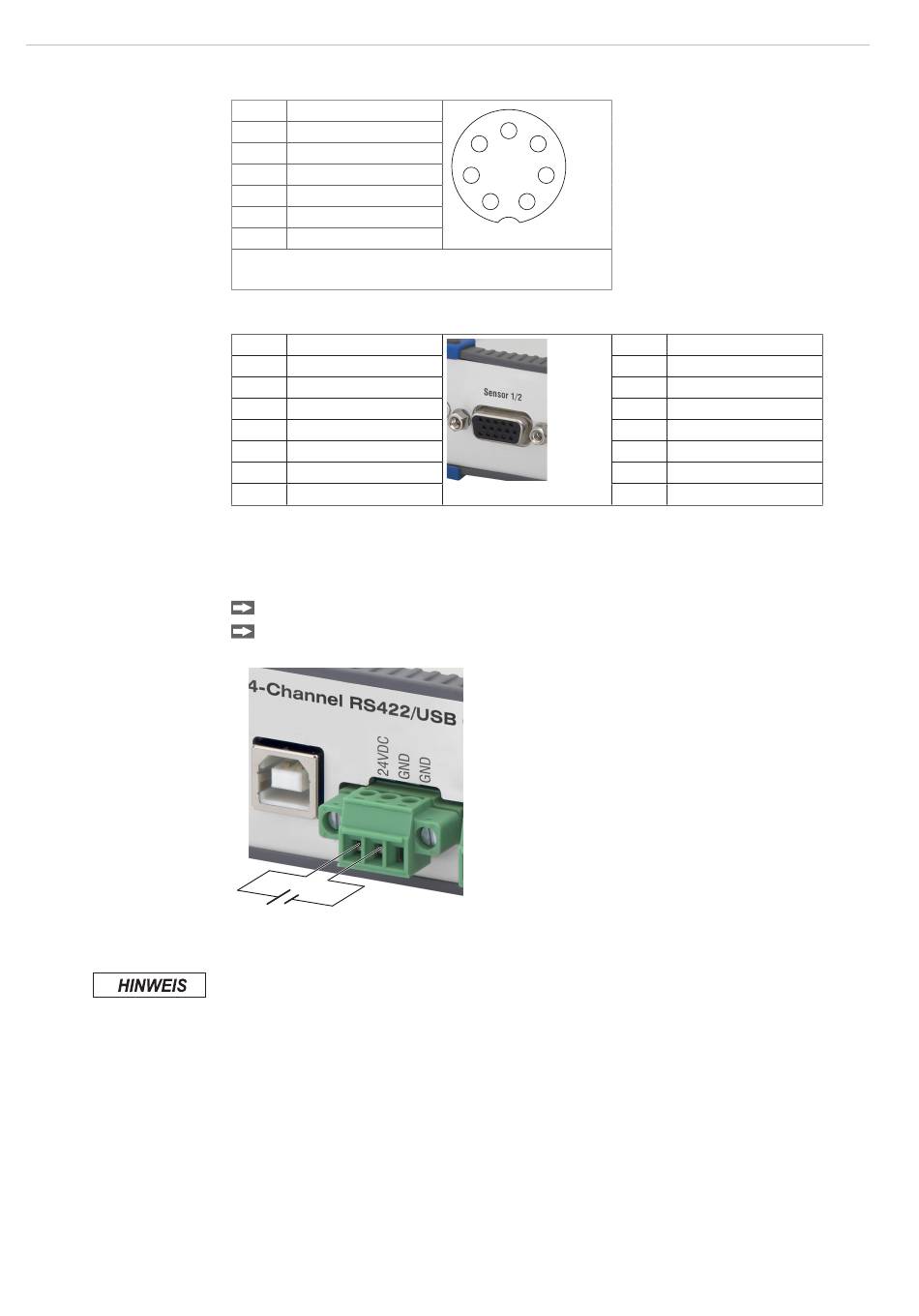

4.2.3 Digitaleingänge (IO)
Pin 1 IN 1
Pin 2 IN 2
Pin 3 IN 3
Pin 4 IN 4
Pin 5 OUT 1
Pin 6 OUT 2
Pin 7 GND
7-pol. Subminiatur-Kabelstecker,
Fa. Binder, Serie 712, Ansicht Lötseite Kabelstecker
4.2.4 RS422 Anschlüsse an 15-pol. Sub-D, Sensor 1/2 und 3/4
Pin 1 Sensor 1/3 Tx-
Pin 2 Sensor 1/3 Tx+
Pin 3 Sensor 1/3 Rx-
Pin 4 Sensor 1/3 RX+
Pin 5 GND
Pin 6 Sensor 1/3 TRG+
Pin 7 Sensor 1/3 TRG-
Pin 10 +24 V
1
1) Spannungsversorgung +24 V über
4.2.5

Versorgungsspannung

Nennwert: 24 VDC
Schalten Sie das Netzteil erst nach Fertigstellung der Verdrahtung ein.
Verbinden Sie die Eingänge 24 VDC und GND am Konverter mit einer 24 V-Span-
nungsversorgung.
24 V DC
Abb. 8 Anschluss Versorgungsspannung
Verwenden Sie die Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für An-
triebe oder ähnliche Impulsstörquellen.
> Störung der Datenausgabe
MICRO-EPSILON empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020
für den Konverter, siehe Anhang Optionales Zubehör.
4
3
5
6
2
7
1
Pin 11 Sensor 2/4 Tx-
Pin 12 Sensor 2/4 Tx+
Pin 13 Sensor 2/4 Rx-
Pin 14 Sensor 2/4 Rx+
Pin 15 GND
Pin 8
Pin 9
Pin 10 +24 V
Power-Anschluss, siehe Abb. 8
Sensor 2/4 TRG +
Sensor 2/4 TRG-
1
