Montage
IF2004/USB
4.2 Elektrische Anschlüsse
4.2.1 Anschlussmöglichkeiten
4-Channel RS422/USB Converter
1
2
3
4
1 2

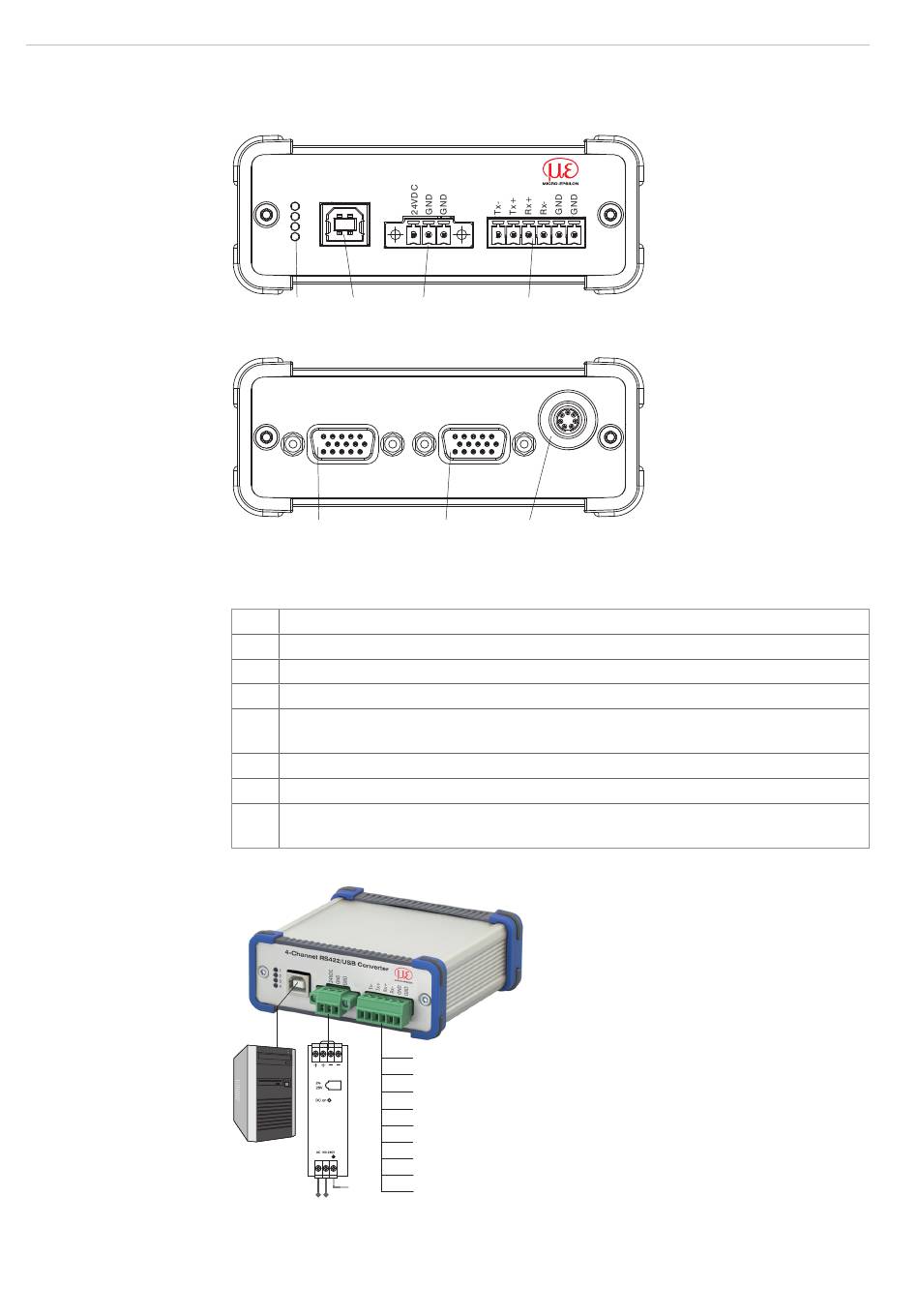

Abb. 3 Steckverbindungen und LEDs IF2004/USB - Frontseite
Sensor 1/2
5
Abb. 4 Steckverbindungen IF2004/USB - Rückseite
Steckverbindungen und Betriebs-LED:
Nr. Beschreibung
1 4 LEDs grün, Funktion programmierbar (LED 1 bis LED 4)
2 USB-Stecker Typ B
3 Klemme 3-polig Typ Phoenix-Contact Nr. 1827871 für Power-Anschluss
4 Klemme 6-polig Typ Phoenix-Contact Nr. 1803316 für zusätzliches Sensor-Inter-
face (Sensor 1)
5 Sub-HD Stecker 15-polig für Sensor-Interface (Sensor 1 und 2)
6 Sub-HD Stecker 15-polig für Sensor-Interface (Sensor 3 und 4)
7 Binder-Stecker Serie 712 7-polig Typ 09-0424-00 für externe Digitaleingänge und
Digitalausgänge
Abb. 5 Übersicht Steckverbindungen und LEDs
PS2020
N L
PS2020
PE
230 VAC
Abb. 6 Anschlüsse Frontseite
3 4
Sensor 3/4
IO
6 7
PCF1420-x/I
PC1700-x
PC1900-x/OE
PC2300-x/OE
PC2300-x/SUB-D + PC2300-0,5/Y
SCD2500-x/RS422
PC/SC2520-3
PC2250-x
CAB-M9-5P-St-ge; 2m-PVC-RS422 ACS7000
X = Kabellänge in m
ILD1420
ILD1750
ILD1900
ILD2300
ILD2300
ODC2500
ODC2520
ILR2250
Seite 10
