MICRO-EPSILON IF2001 Montageanleitung

Verdrahtungsempfehlung
für Sensoren
- der Reihe optoNCDT ILD1220 / 1320 / 1420 / 1750 / 1900 / 2300
- der Reihe optoNCDT ILR2250
- der Reihe optoCONTROL 2500 / 2600 /2520
- der Reihe interferoMETER IMS5x00
PS2020
N L
PS2020
PE
230 VAC

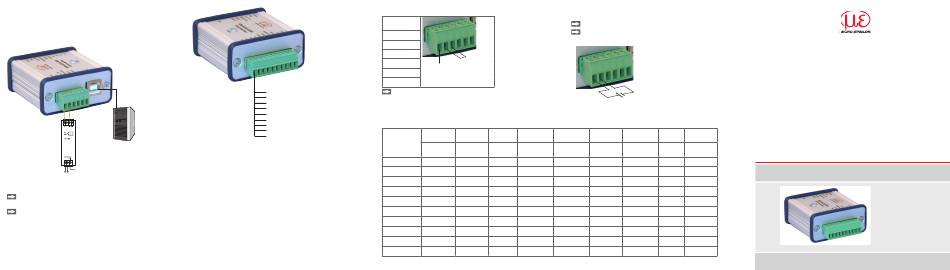

Abb. 1 Anschlüsse für Versorgung/Steuerung
Verbinden Sie den Konverter mit einer Spannungsversorgung 1 , z.B.
PS2020.
Verbinden Sie den Konverter mit einer freien USB-Schnittstelle, um die
Installation des Treibers zu beginnen, siehe auch Kap. Installation USB
Treiber.
1) Nicht erforderlich bei den Sensoren der Reihe optoCONTROL 2xxx
PCF1420-x/I
PC1700-x
PC1900-x/OE
PC2300-x/OE
PC2300-x/SUB-D + PC2300-0.5/Y
SCD2500-x/RS422
PC/SC2520-x
PC/1100-x
SC2471-x/RS422/OE
Abb. 2 Anschlüsse für Sensor
RS422-Anschlüsse an 6-pol. Klemmleiste
Klemme
Konverter
24 VDC
GND
Laser ON
Laser ON
GND
Multifunction
24 VDC
Switch 1
Switch 2
Verbinden Sie GND mit Laser ON, um die Laserlichtquelle im Sensor
dauerhaft zu aktivieren .
1
1) Nicht erforderlich bei den Sensoren der Reihe optoCONTROL 2xxx
RS422-Anschlüsse an 10-pol. Klemmleiste
Klemme ILD1220 ILD1420 ILD1750 ILD1900 ILD2300
Konverter ILD1320
Direkt- PCF1420-x/I PC1700-x PC1900-x/OE PC2300/OE
verbindung PC2300-0,5/Y
Tx+ Grün Grün Grau Grün
Tx- Gelb Gelb Gelb Gelb
Rx+ Grau Grau Grün Grau Schwarz
Rx- Rosa Rosa Braun Rosa
Switch 2 n.c n.c. Violett -
Switch 1 Braun Braun Grau-rosa -
Multifunction Violett Violett Weiß-grün -
Laser ON Schwarz Schwarz Rot-blau -
GND Blau Blau Schwarz Blau
24 VDC Rot Rot Rot -
Versorgungsspannung
Nennwert: 24 VDC
Schalten Sie das Netzteil 1 erst nach der Verdrahtung ein.
Verbinden Sie die Eingänge 24 VDC und GND am Konverter mit einer
24 V-Spannungsversorgung.
i
Spannungsversorgung nur für Mess-
geräte, nicht gleichzeitig für Antriebe
oder ähnliche Impulsstörquellen
verwenden. MICRO-EPSILON emp-
fiehlt die Verwendung des optional
erhältlichen Netzteils PS2020 für den
Konverter.
1) Nicht erforderlich bei den Sensoren der
24 VDC
Reihe optoCONTROL 2xxx
Abb. 3 Anschluss Versorgungsspannung
ODC2500 ODC2520 ILR2250 IMS5x00
SCD2500-x/ PC/SC2520-x PC1100-x SC2471-x/
RS422/OE
RS422
Blau Gelb Braun Weiß Braun
Rot Grün Grün Braun Grün
Weiß Grau Rosa Grau
Violett Braun Gelb Grau Weiß
- - - - -
- - - - -
- - - - -
- - - - -
Braun Violett Violett Violett Gelb
Weiß - - - -
Montageanleitung
IF2001/USB
1-Kanal RS422/
USB-Konverter
