MICRO-EPSILON IF2004/USB Betriebsanleitung

4-kanal rs422/usb konverter
Vorschau ausblenden Andere Handbücher für IF2004/USB:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
4-Kanal RS422/USB Konverter
MICRO-EPSILON MESSTECHNIK GmbH & Co. KG
Königbacher Str. 15 · 94496 Ortenburg / Deutschland
Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90
info@micro-epsilon.de · www.micro-epsilon.de
Your local contact:
www.micro-epsilon.com/contact/worldwide/
Betriebsanleitung
IF2004/USB

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MICRO-EPSILON IF2004/USB

Inhaltszusammenfassung für MICRO-EPSILON IF2004/USB

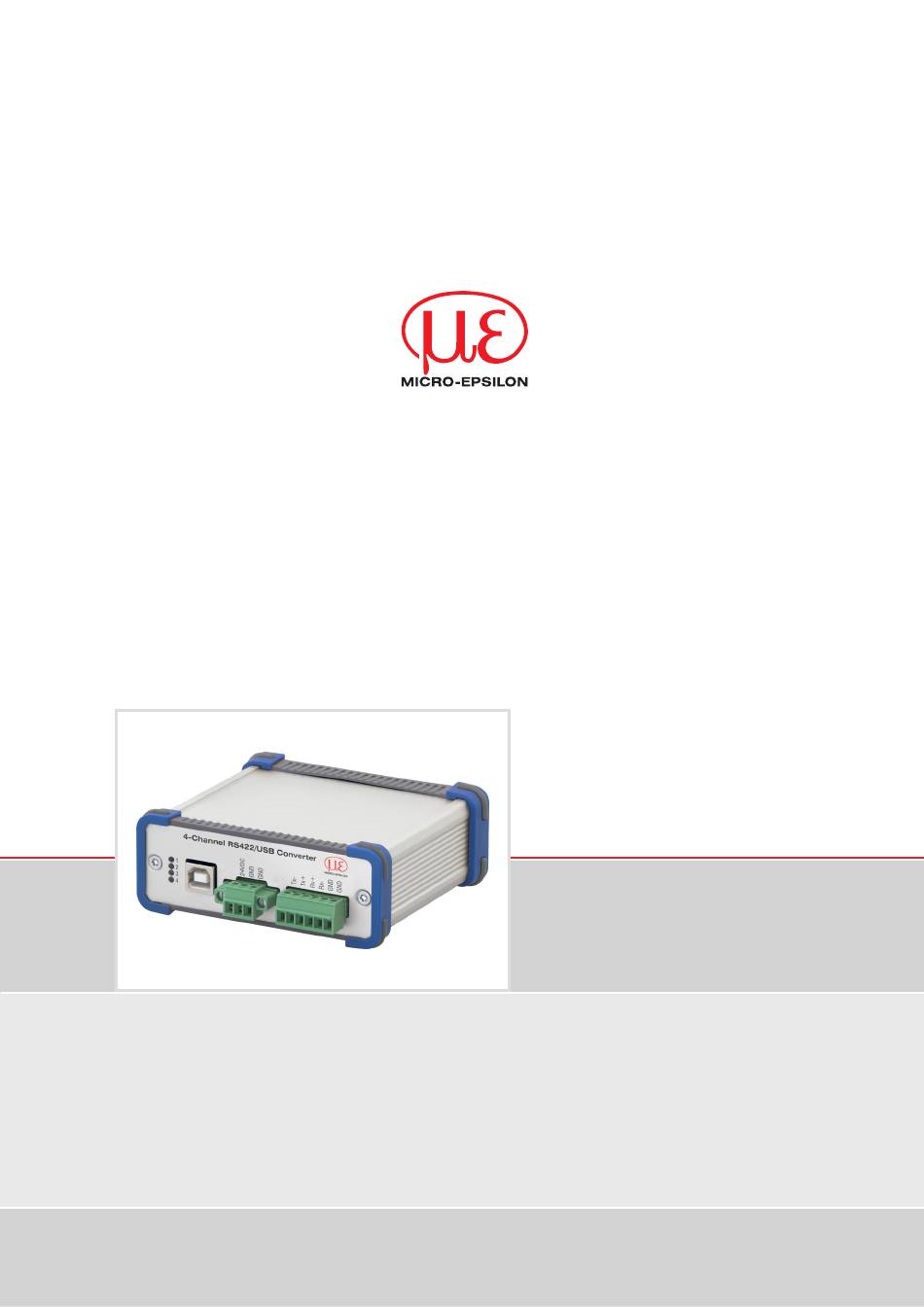

  • Seite 1 Betriebsanleitung IF2004/USB 4-Kanal RS422/USB Konverter MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 info@micro-epsilon.de · www.micro-epsilon.de Your local contact: www.micro-epsilon.com/contact/worldwide/...
  • Seite 2 - Sensoren der Reihe optoCONTROL ODC2500 / 2520 / 2600 - Sensoren der Reihe optoNCDT ILR2250 - Systeme der Reihe confocalDT IFD2421 / 2422 / 2451 / 2461 / 2471 - Systeme der Reihe colorCONTROL ACS7000 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel.

  • Seite 3: Inhaltsverzeichnis

    RS422 Anschlüsse an 15-pol. Sub-D, Sensor 1/2 und 3/4 ............11 4.2.5 Versorgungsspannung ......................... 12 Installation USB-Treiber ......................12 Digitaleingänge ........................14 Softwareunterstützung mit MEDAQLib ................. 15 sensorTOOL ........................... 15 Haftung für Sachmängel ......................16 Service, Reparatur ........................16 Außerbetriebnahme, Entsorgung ..................16 Anhang ............................ 17 IF2004/USB...
  • Seite 4 IF2004/USB...

  • Seite 5: Sicherheit

    Die EU-Konformitätserklärung und die technischen Unterlagen werden gemäß den EU- Richtlinien für die zuständigen Behörden bereit gehalten. Bestimmungsgemäße Verwendung - Der Konverter IF2004/USB ist für den Einsatz im Industrie- und Laborbereich konzi- piert. Er wird eingesetzt zur Umwandlung von der RS422-Schnittstelle auf die USB- Schnittstelle.

  • Seite 6: Bestimmungsgemäßes Umfeld

    +5 ... +50 °C - Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) - Umgebungsdruck: Atmosphärendruck Funktionsprinzip Beschreibung Mit dem Adapter IF2004/USB 2.0 können Sie bis zu vier Sensoren bzw. Controller von Micro-Epsilon mit RS422- Schnittstelle an einen USB-Port anschließen. IF2004/USB Seite 6...

  • Seite 7: Technische Daten

    +5 ... +50 °C Lagerung +5 ... +50 °C Lieferung Lieferumfang - 1 Konverter IF2004/USB - 1 USB-Kabel - 1 Betriebsanleitung Nehmen Sie die Teile des Konverters vorsichtig aus der Verpackung und transportie- ren Sie sie so weiter, dass keine Beschädigung auftreten können.

  • Seite 8: Montage

    Montage Montage Abmaße Abmessungen Konverter (Außenmaße): ca. 102,9 x 40,0 x 94,0 mm Abb. 1 Maßzeichnung IF2004/USB IF2004/USB Seite 8...

  • Seite 9: Elektrische Anschlüsse

    Montage Elektrische Anschlüsse 4.2.1 Anschlussmöglichkeiten 4-Channel RS422/USB Converter Abb. 2 Steckverbindungen und LEDs IF2004/USB - Frontseite Sensor 1/2 Sensor 3/4 Abb. 3 Steckverbindungen IF2004/USB - Rückseite Steckverbindungen und Betriebs-LED: Beschreibung 4 LEDs grün, Funktion programmierbar (LED 1 bis LED 4) USB-Stecker Typ B Klemme 3-polig Typ Phoenix-Contact Nr.
  • Seite 10 SCD2500-x/RS422 ODC2500 PS2020 PC/SC2520-3 ODC2520 PC1100-x ILR2250 PS2020 CAB-M9-5P-St-ge; 2m-PVC-RS422 ACS7000 230 VAC X = Kabellänge in m Abb. 5 Anschlüsse Frontseite SCD2004/IO IF2004/USB-Y PCF1420-x/IF2008 ILD1420 PC1700-x/IF2008 ILD1750 PC1900-x/IF2008 (IF2008-y) ILD1900 PC2300-x/IF2008 ILD2300 PC/SC2520-3/IF2008 ODC2520 SCD2500-x/IF2008 ODC2500 SC2471-x/IF2008 IFC24x1, IFC2422 CAB-M9...RS422;Sub-D...

  • Seite 11: Rs422 Anschlüsse An 6-Pol. Klemmleiste

    Pin 6 Sensor 1/3 TRG+ Pin 8 Sensor 2/4 TRG + Pin 7 Sensor 1/3 TRG- Pin 9 Sensor 2/4 TRG- Pin 10 +24 V Pin 10 +24 V 1) Spannungsversorgung +24 V über Power-Anschluss, siehe Abb. 7 IF2004/USB Seite 11...

  • Seite 12: Versorgungsspannung

    Installation USB-Treiber Installieren Sie vor der erstmaligen Benutzung des Konverters den entsprechenden Treiber FTDI Virtual COM Port Driver. Den aktuellen Treiber finden Sie unter: http://www.micro-epsilon.de/download/drivers/FTDI_VCP_Driver.zip Abb. 8 Ansicht Hauptseite IF2004/USB zur Installation des FTDI Virtual COM Port Treibers IF2004/USB Seite 12...

  • Seite 13: Usb Serial Port Und Wählen Sie Treiber Ak

    Windows durchsucht den Computer und das Internet nach aktueller Treibersoftware für das Gerät, sofern das Feature in den Geräteeinstellungen nicht deaktiviert wurde. Die Routine beginnt nun mit der Installation des Treibers. Klicken Sie auf die Schalt- fläche Schließen, um die Installation abzuschließen. 1) Gültig für Windows 10 IF2004/USB Seite 13...

  • Seite 14: Digitaleingänge

    Abb. 9 Beschaltung Digitaleingänge Zur Nutzung der IF2004/USB sind Programmierkenntnissse erforderlich! Für die Programmierung der IF2004/USB verwenden Sie bitte die Micro Epsilon Data Acquisition Library (MEDAQLib). Diese finden Sie im Downloadbereich des jeweiligen Sensors bzw. Controllers auf der Webseite oder unter https://www.micro-epsilon.de/link/software/medaqlib...

  • Seite 15: Softwareunterstützung Mit Medaqlib

    Einstellungen des Sensors und der Peripherie. Die Bedienung ist nur so lange möglich, wie eine RS422-Verbindung zum Sensor besteht. Der Sensor ist über die IF2004/USB mit einem PC/Notebook verbunden, die Versorgungsspannung liegt an. Starten Sie das Programm sensorTOOL.

  • Seite 16: Haftung Für Sachmängel

    Die Haftung für Sachmängel beträgt 12 Monate ab Lieferung. Innerhalb dieser Zeit werden fehlerhafte Teile, ausgenommen Verschleißteile, kostenlos instandgesetzt oder ausgetauscht, wenn das Gerät kostenfrei an MICRO-EPSILON eingeschickt wird. Nicht unter die Haftung für Sachmängel fallen solche Schäden, die durch unsachgemäße Behandlung oder Gewalteinwirkung entstanden oder auf Reparaturen oder Veränderun-...

  • Seite 17: Anhang

    Anhang Optionales Zubehör Hutschienenklammer Montage des Konverters auf eine Hutschiene oder für die direkte Wandmontage Hutschiene TS35 2 x ø4,4 PS2020 Netzteil für Hutschienenmonta- ge, Eingang 230 VAC, Aus- gang 24 VDC/2,5 A IF2004/USB Seite 17...
  • Seite 18 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 info@micro-epsilon.de · www.micro-epsilon.de X9750304-B052011HDR Your local contact: www.micro-epsilon.com/contact/worldwide/ MICRO-EPSILON MESSTECHNIK...
