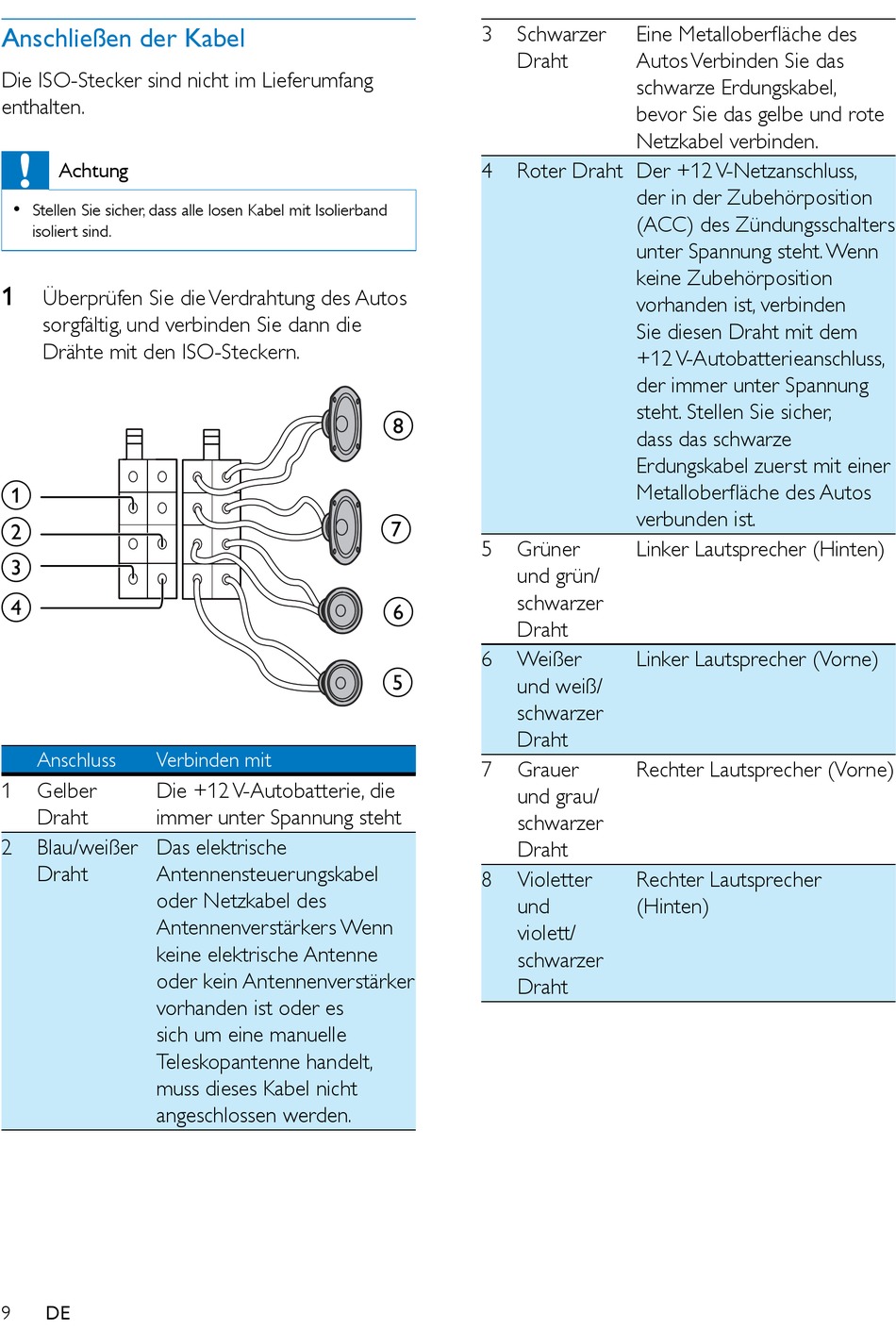

Anschließen der Kabel
Die ISO-Stecker sind nicht im Lieferumfang
enthalten.
Achtung
•
Stellen Sie sicher, dass alle losen Kabel mit Isolierband
isoliert sind.
1
Überprüfen Sie die Verdrahtung des Autos
sorgfältig, und verbinden Sie dann die
Drähte mit den ISO-Steckern.
a
b
c
d
Anschluss
Verbinden mit
1
Gelber
Die +12 V-Autobatterie, die
Draht
immer unter Spannung steht
2
Blau/weißer
Das elektrische
Draht
Antennensteuerungskabel
oder Netzkabel des
Antennenverstärkers Wenn
keine elektrische Antenne
oder kein Antennenverstärker
vorhanden ist oder es
sich um eine manuelle
Teleskopantenne handelt,
muss dieses Kabel nicht
angeschlossen werden.
DE
9
3
Schwarzer
Draht
4
Roter Draht Der +12 V-Netzanschluss,
h
g
5
Grüner
und grün/
schwarzer
f
Draht
6
Weißer
e
und weiß/
schwarzer
Draht
7
Grauer
und grau/
schwarzer
Draht
8
Violetter
und
violett/
schwarzer
Draht
Eine Metalloberfläche des
Autos Verbinden Sie das
schwarze Erdungskabel,
bevor Sie das gelbe und rote
Netzkabel verbinden.
der in der Zubehörposition
(ACC) des Zündungsschalters
unter Spannung steht. Wenn
keine Zubehörposition
vorhanden ist, verbinden
Sie diesen Draht mit dem
+12 V-Autobatterieanschluss,
der immer unter Spannung
steht. Stellen Sie sicher,
dass das schwarze
Erdungskabel zuerst mit einer
Metalloberfläche des Autos
verbunden ist.
Linker Lautsprecher (Hinten)
Linker Lautsprecher (Vorne)
Rechter Lautsprecher (Vorne)
Rechter Lautsprecher
(Hinten)
