3 Installieren
des Auto-
Audiosystems
Achtung
•
Verwenden Sie die Steuerelemente nur wie in diesem
Benutzerhandbuch angegeben.
Folgen Sie den Anweisungen in diesem Kapitel
immer nacheinander.
Diese Anweisungen gelten für eine typische
Installation. Wenn für Ihr Auto jedoch
andere Anforderungen gelten, nehmen Sie
entsprechende Änderungen vor. Wenn Sie
Fragen bezüglich der Installationskits haben,
konsultieren Sie Ihren Einzelhändler vor Ort.
Hinweis
•
Dieses System dient nur für den Betrieb mit negativer
Masse (Erdung) bei 12 V DC.
•
Installieren Sie dieses System immer im
Autoarmaturenbrett. Andere Orte können gefährlich
sein, da die Rückseite des Systems während des
Gebrauchs heiß wird.
•
Um einen Kurzschluss zu vermeiden, stellen Sie vor dem
Anschließen sicher, dass die Zündung ausgeschaltet ist.
•
Stellen Sie sicher, dass Sie das gelbe und rote Netzkabel
erst verbinden, nachdem alle anderen Kabel verbunden
wurden.
•
Stellen Sie sicher, dass alle losen Kabel mit Isolierband
isoliert sind.
•
Stellen Sie sicher, dass die Kabel nicht unter Schrauben
oder in beweglichen Metallteilen (z. B. Sitzschiene)
eingeklemmt werden.
•
Stellen Sie sicher, dass alle Erdungskabel mit einer
gemeinsamen Erde verbunden sind.
•
Verwenden Sie ausschließlich den mitgelieferten
Montagebausatz, um eine sichere Befestigung zu
gewährleisten.
•
Unpassende Sicherungen können Schaden oder Feuer
verursachen. Wenn Sie die Sicherung wechseln müssen,
konsultieren Sie einen Fachmann.
•
Wenn Sie andere Geräte mit diesem System
verbinden, stellen Sie sicher, dass die Nennleistung
des Autoschaltkreises höher ist als der gesamte
Sicherungswert aller verbundenen Geräte.
•
Verbinden Sie Lautsprecherkabel nie mit dem
Metallgehäuse oder dem Chassis des Autos.
•
Verbinden Sie Lautsprecherkabel nie mit Klebeband
miteinander.
Anschließen der Kabel
Hinweis
•
Konsultieren Sie einen Fachmann, um das CEM2300BT
wie unten beschrieben anzuschließen.

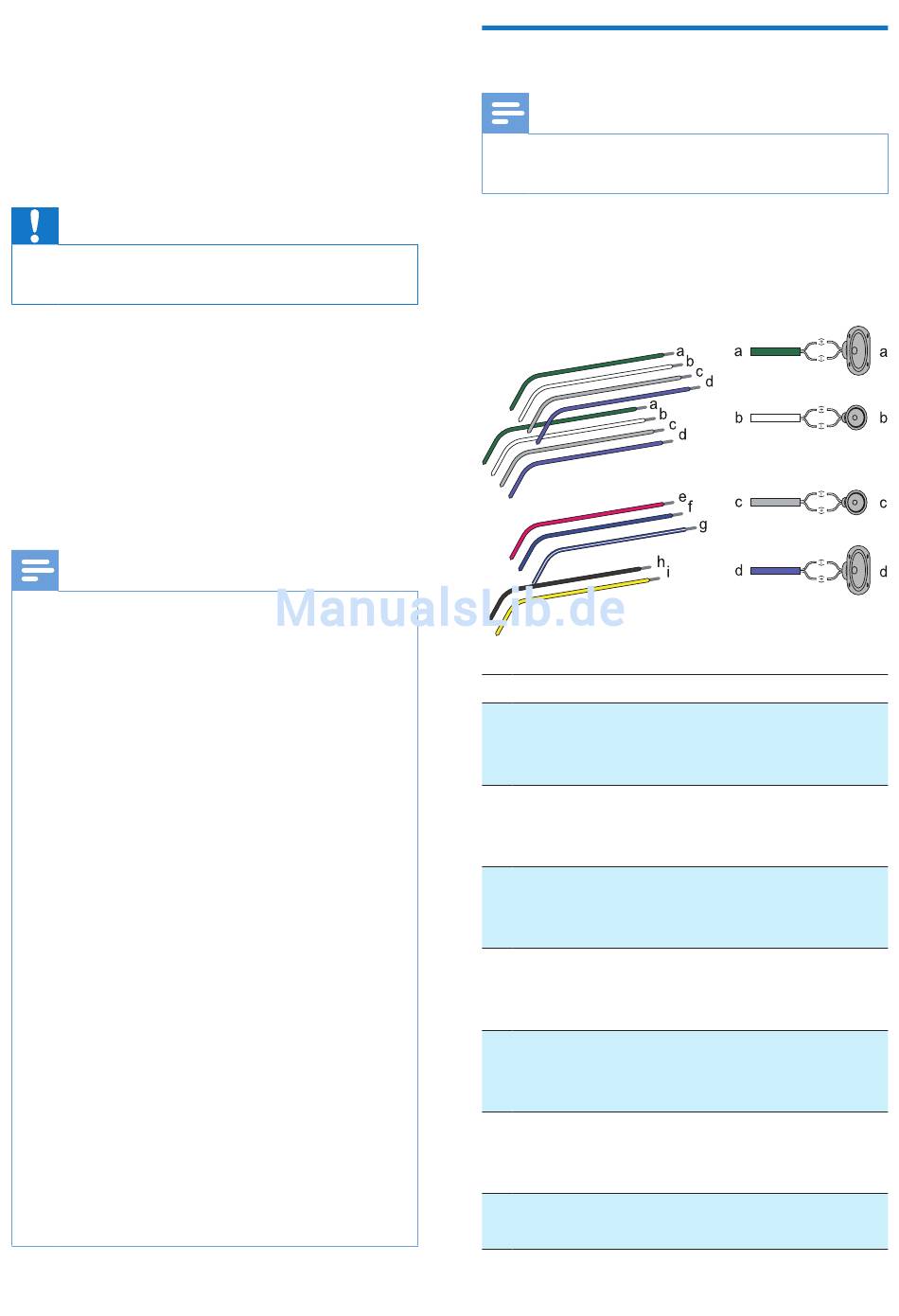

1
Überprüfen Sie die Verkabelung des Autos
sorgfältig, und schließen Sie sie dann an
den mitgelieferten Stecker an.
ISO-Stecker
a
Grüner Streifen,
schwarzkantiger
grüner Streifen
b
Weißer Streifen,
schwarzkantiger
weißer Streifen
c
Grauer Streifen,
schwarzkantiger
grauer Streifen
d
Violetter Streifen,
schwarzkantiger
violetter Streifen
e
Rot
f
Blau
g
Blau mit weißem
Rand
Verbinden mit
Linker Lautsprecher
(Hinten)
Linker Lautsprecher
(Vorne)
Rechter Lautsprecher
(Vorne)
Rechter Lautsprecher
(Hinten)
Zündschlüssel + 12 V
DC in der Position
ON/ACC
Steuerungskabel für
Motor/elektrisches
Antennenrelais
Steuerungskabel für
Verstärkerrelais
DE
9
