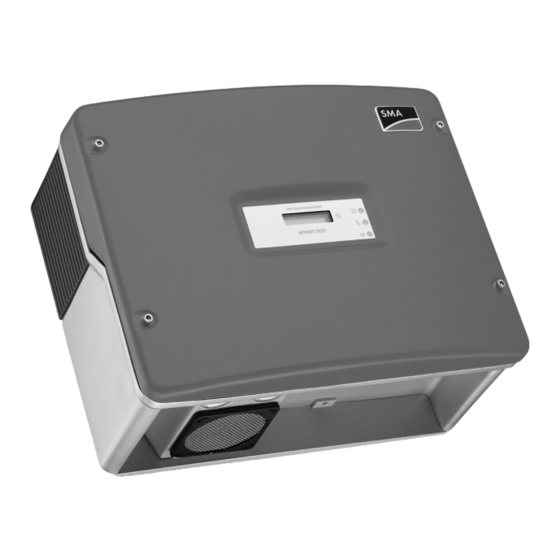

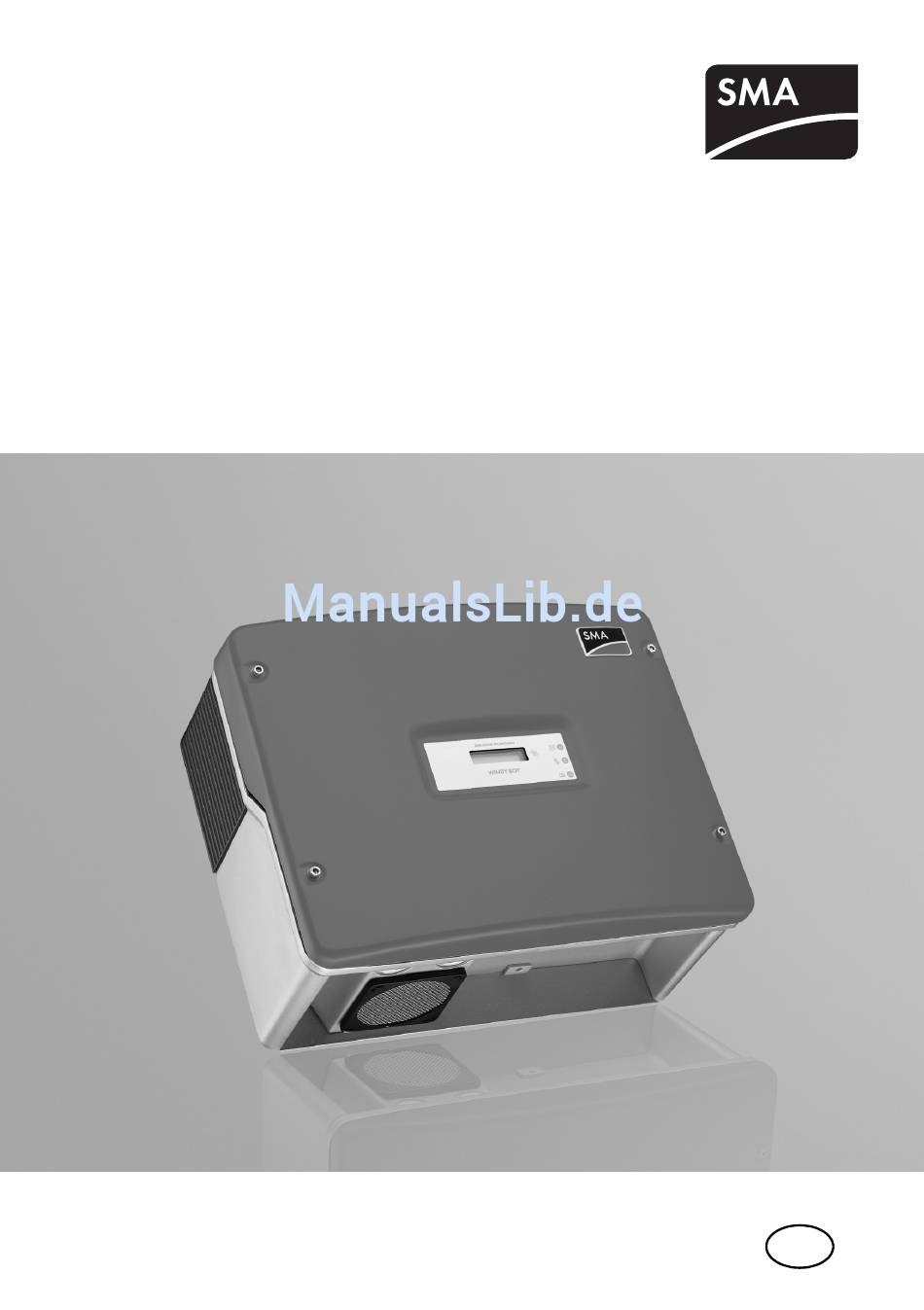

- Seite 1 Windenergie-Wechselrichter WINDY BOY 3300 / 3800 Installationsanleitung WB33_38-IDE101830 | IM-WB3800 | Version 3.0...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 6 Gültigkeitsbereich ........6 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Anschluss der Kleinwindenergieanlage (DC) ....27 5.5.1 Bedingungen für den DC-Anschluss ....... 27 5.5.2...
- Seite 5 11.1 Windy Boy 3300 ........62 11.2...
-
Seite 6: Hinweise Zu Dieser Anleitung
• Windy Boy 3800 (WB 3800) Bewahren Sie diese Anleitung jederzeit zugänglich auf. 1.1 Gültigkeitsbereich Diese Anleitung gilt für die Gerätetypen WB 3300 und WB 3800 ab der Firmwareversion 2.94. 1.2 Zielgruppe Diese Anleitung ist für ausgebildete Elektrofachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur ausgebildete Elektrofachkräfte ausführen. -
Seite 7: Verwendete Symbole
SMA Solar Technology AG Hinweise zu dieser Anleitung 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 8: Sicherheit
Komponenten jederzeit eingehalten wird. Stellen Sie außerdem sicher, dass durch geeignete Schutzmaßnahmen die maximal zulässige Eingangsspannung des Wechselrichters nicht überschritten wird. SMA Solar Technology AG bietet Ihnen dazu entsprechende Komponenten an, wie zum Beispiel die Windy Boy Protection Box (Überspannungsschutz für Windenergie-Wechselrichter inklusive Gleichrichter). -
Seite 9: Sicherheitshinweise
• Gehäuse des Wechselrichters während des Betriebs nicht berühren. Probleme beim Ausführen beschriebener Tätigkeiten Sollten Sie Probleme beim Ausführen der in dieser Anleitung beschriebenen Tätigkeiten haben, nehmen Sie Kontakt mit SMA Solar Technology AG auf (siehe Kapitel 13 „Kontakt“ (Seite 71)). 2.3 Erklärung der Symbole In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter und auf... -
Seite 10: Symbole Auf Dem Typenschild
Sicherheit SMA Solar Technology AG 2.3.2 Symbole auf dem Typenschild Symbol Erklärung Warnung vor gefährlicher elektrischer Spannung. Der Wechselrichter arbeitet mit hohen Spannungen. Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. Warnung vor heißer Oberfläche. Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden Sie Berührungen während des Betriebs. -
Seite 11: Auspacken
SMA Solar Technology AG Auspacken 3 Auspacken 3.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und auf äußerlich sichtbare Beschädigungen. Sollte etwas fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Händler in Verbindung. Objekt Anzahl Beschreibung Wechselrichter Wandhalterung Lüftungsgitter (1x links, 1x rechts) Verschlussstopfen für Wandhalterung (Abdichtung) -
Seite 12: Wechselrichter Identifizieren
Auspacken SMA Solar Technology AG 3.2 Wechselrichter identifizieren Sie können den Wechselrichter anhand des Typenschilds identifizieren. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Auf dem Typenschild finden Sie unter anderem den Typ (Type / Model) und die Seriennummer (Serial No.) des Wechselrichters. -
Seite 13: Montage
SMA Solar Technology AG Montage 4 Montage 4.1 Sicherheit GEFAHR! Lebensgefahr durch Feuer oder Explosion! Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht auf brennbaren Baustoffen montieren. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden. -
Seite 14: Montageort Wählen
Montage SMA Solar Technology AG 4.2 Montageort wählen Folgende Bedingungen für die Montage beachten: • Montageort und Montageart müssen sich für Gewicht und Abmessungen des Wechselrichters eignen. • Montage auf festem Untergrund. • Montageort muss jederzeit frei und sicher, ohne zusätzliche Hilfsmittel wie z. B. Gerüste oder Hebebühnen, zugänglich sein. - Seite 15 SMA Solar Technology AG Montage • Die in der Grafik dargestellten Mindestabstände zu Wänden, anderen Wechselrichtern oder Gegenständen einhalten, um eine ausreichende Wärmeabfuhr zu gewährleisten Mehrere installierte Wechselrichter in Bereichen mit hohen Umgebungstemperaturen Gegebenenfalls die Abstände zwischen den einzelnen Wechselrichter erhöhen und für genügend Frischluftzufuhr sorgen, um eine ausreichende Kühlung der Wechselrichter zu...
-
Seite 16: Wechselrichter Mit Wandhalterung Montieren
Montage SMA Solar Technology AG 4.3 Wechselrichter mit Wandhalterung montieren VORSICHT! Verletzungsgefahr durch hohes Gewicht des Wechselrichters! • Gewicht des Wechselrichters von ca. 38 kg beachten. 1. Wandhalterung als Bohrschablone verwenden und Position der Bohrlöcher markieren. Befestigungsmaterial Bei der Montage der Wandhalterung dem Untergrund entsprechendes Befestigungsmaterial verwenden. - Seite 17 SMA Solar Technology AG Montage 3. Wandhalterung mit geeigneten Schrauben und Unterlegscheiben an der Wand befestigen. 4. Den Wechselrichter mit den oberen Befestigungslaschen so in die Wandhalterung einhängen, dass die beiden Befestigungslaschen am oberen Rand der Wandhalterung durch die Aussparungen am Wechselrichter geführt werden.
- Seite 18 Montage SMA Solar Technology AG 6. Den Wechselrichter durch Anschrauben der mitgelieferten M6 Kontaktschraube, an der Unterseite des Gehäuses, gegen Ausheben sichern. Mitgelieferte Kontaktscheibe mit der Verzahnung zum Gehäuse verwenden. Schraube mit einem Drehmoment von ca. 5 Nm anziehen. 7. Festen Sitz des Wechselrichters prüfen. Die Wandhalterung ist so konzipiert, dass der Wechselrichter an einer exakt senkrechten Wand leicht nach hinten geneigt ist.
-
Seite 19: Elektrischer Anschluss
SMA Solar Technology AG Elektrischer Anschluss 5 Elektrischer Anschluss 5.1 Sicherheit ACHTUNG! Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt werden. • Erden Sie sich vor Berühren eines Bauteils im Inneren des Wechselrichters, indem Sie einen geerdeten Gegenstand anfassen. -
Seite 20: Innenansicht
Elektrischer Anschluss SMA Solar Technology AG 5.2.2 Innenansicht Folgende Abbildung zeigt die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten Wechselrichters. Objekt Beschreibung Steckplatz und Anschlussbereich für Kommunikation Jumper-Steckplatz für Lüfterprüfung Flachstecker für die Erdung des Kabelschirms bei leitungsgebundener Kommunikation AC-Buchse für den Netzanschluss DC-Steckverbinder für den Anschluss der Kleinwindenergieanlage... -
Seite 21: Anschluss An Das Öffentliche Netz (Ac)
SMA Solar Technology AG Elektrischer Anschluss 5.3 Anschluss an das öffentliche Netz (AC) Anschlussbedingungen des Netzbetreibers Beachten Sie in jedem Fall die Anschlussbedingungen des Netzbetreibers. Leitungsauslegung Dimensionieren Sie den Leitungsquerschnitt so, dass die Leitungsverluste bei Nennleistung 1 % nicht überschreiten. Die maximalen Leitungslängen in Abhängigkeit vom Leitungsquerschnitt sind in der folgenden Tabelle... -
Seite 22: Lasttrenneinrichtung
Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in Kapitel 11 „Technische Daten“ (Seite 62). Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden Sie in der technischen Information „Leitungsschutzschalter“, die im Downloadbereich SMA Solar Technology AG unter www.SMA.de zur Verfügung steht. GEFAHR! Lebensgefahr durch Feuer. -
Seite 23: Wechselrichter An Das Öffentliche Netz (Ac) Anschließen
1. Prüfen, ob Netzspannung im erlaubten Spannungsbereich liegt. Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Technische Beschreibung“ des jeweiligen Wechselrichters. 2. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. - Seite 24 Elektrischer Anschluss SMA Solar Technology AG 5. Gewindehülse (C) mit Dichtungsring über die AC-Leitung führen. 6. AC-Leitung biegen. Der Biegeradius muss mindestens das Vierfache des Leitungsdurchmessers betragen. 7. Leitung kürzen. 8. Phase L und Neutralleiter N 4 bis 5 mm kürzen.
- Seite 25 SMA Solar Technology AG Elektrischer Anschluss 14. Druckschraube (E) fest auf die Gewindehülse (C) drehen. Die Druckschraube dient zur Abdichtung und Zugentlastung. ☑ Die AC-Kupplungsdose ist zusammengeschraubt. 15. Buchseneinsatz mit der mitgelieferten Schutzkappe verschließen, wenn der Wechselrichter nicht sofort angeschlossen wird.
-
Seite 26: Display-Sprache Einstellen
Sprache einstellen. Sprache Schalter S2 Schalter S1 Deutsch Englisch Französisch Spanisch Bei den Wechselrichtern des Typs WB 3300-IT / 3800-IT gelten folgende Schalterstellungen: Sprache Schalter S2 Schalter S1 Italienisch Englisch 3. Den Wechselrichter schließen, wie in Kapitel 7.3 „Wechselrichter schließen“ (Seite 44) beschrieben. -
Seite 27: Anschluss Der Kleinwindenergieanlage (Dc)
SMA Solar Technology AG Elektrischer Anschluss 5.5 Anschluss der Kleinwindenergieanlage (DC) 5.5.1 Bedingungen für den DC-Anschluss • Die Anschlussleitungen der Kleinwindenergieanlage müssen mit Steckverbindern ausgestattet sein. Die für den DC-Anschluss notwendigen DC-Steckverbinder finden Sie im Lieferumfang. • Folgende Grenzwerte am DC-Eingang des Wechselrichters dürfen nicht überschritten werden:... -
Seite 28: Dc-Steckverbinder Konfektionieren
Elektrischer Anschluss SMA Solar Technology AG 5.5.2 DC-Steckverbinder konfektionieren Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen Kleinwindenergieanlage mit den mitgelieferten DC-Steckverbindern ausgestattet sein. Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „ − “ gekennzeichnet. - Seite 29 SMA Solar Technology AG Elektrischer Anschluss Ergebnis Maßnahme ☑ Wenn die Leiter nicht in der Kammer zu • Den Klemmbügel mit Hilfe eines sehen sind, sitzt die Leitung nicht korrekt. Schraubendrehers lösen. • Leitung entnehmen und erneut mit Punkt 1 beginnen.
-
Seite 30: Dc-Steckverbinder Öffnen
Elektrischer Anschluss SMA Solar Technology AG 5.5.3 DC-Steckverbinder öffnen 1. Verschraubung aufdrehen. 2. Den Stecker entriegeln: Einen Schraubendreher in die seitliche Verrastung einhaken und aufhebeln. 3. Den DC-Steckverbinder vorsichtig auseinander ziehen. 4. Den Klemmbügel mit Hilfe eines Schraubendrehers lösen. 5. Leitung entnehmen. -
Seite 31: Kleinwindenergieanlage (Dc) Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.5.4 Kleinwindenergieanlage (DC) anschließen GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter. • Vor Anschluss der Kleinwindenergieanlage sicherstellen, dass die Kleinwindenergieanlage gestoppt ist. 1. Die DC-Steckverbinder auf richtige Polarität prüfen und am Wechselrichter anschließen. Zum Entriegeln der DC-Steckverbinder siehe Kapitel 7.2 „Wechselrichter öffnen“ (Seite 43). -
Seite 32: Kommunikation
Ändern von netzrelevanten Parametern und Länderparametern Um netzrelevante Parameter zu ändern, benötigen Sie einen persönlichen Zugangscode, den so genannten SMA Grid Guard Code. Das Antragsformular für den persönlichen Zugangscode finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Zertifikat“ des jeweiligen Wechselrichters. -
Seite 33: Inselnetzbetrieb Einstellen
SMA Solar Technology AG Elektrischer Anschluss 5.7.2 Inselnetzbetrieb einstellen Um den Wechselrichter in einem Inselnetz-System mit Sunny Island zu betreiben, müssen Sie den Wechselrichter über den Parameter „Default“ auf Inselnetzbetrieb („OFF-Grid“) einstellen. Sie haben verschiedene Möglichkeiten, den Wechselrichter auf Inselnetzbetrieb einzustellen: •... -
Seite 34: Polynomkennlinie
Kategorie „Technische Beschreibung“ des jeweiligen Wechselrichters. Der Wechselrichter regelt seine Ausgangsleistung in Abhängigkeit der Generatorspannung. Folgende Abbildung zeigt die Funktion einer typischen Polynomkennlinie eines WB 3300 / WB 3800. Hier wird die eingespeiste AC-Leistung in Abhängigkeit der DC-Eingangsspannung des Wechselrichters dargestellt. -
Seite 35: Inbetriebnahme
SMA Solar Technology AG Inbetriebnahme 6 Inbetriebnahme Selbsttest nach DK 5940, Ed. 2.2 bei der Erstinbetriebnahme (nur für Italien) Die italienische Norm DK 5940 fordert, dass ein Wechselrichter erst am öffentlichen Netz betrieben werden darf, wenn die Abschaltzeiten für Überspannung, Unterspannung, minimale Frequenz und maximale Frequenz geprüft wurden. -
Seite 36: Selbsttest Nach Dk 5940, Ed. 2.2 (Nur Für Italien)
Inbetriebnahme SMA Solar Technology AG 6.2 Selbsttest nach DK 5940, Ed. 2.2 (nur für Italien) 6.2.1 Start des Selbsttests durch Klopfen Sie können die Überprüfung der Abschaltzeiten durch das Klopfen auf den Gehäusedeckel starten. Voraussetzung hierfür ist, dass die Ländereinstellung des Wechselrichters auf Italien (IT/DK5940) oder „trimmed“... -
Seite 37: Überspannungstest
SMA Solar Technology AG Inbetriebnahme Überspannungstest Der Wechselrichter beginnt mit dem Überspannungstest. Während der Testsequenz wird die verwendete Spannungsgrenze im Display des Wechselrichters angezeigt. Der Spannungswert wird schrittweise verringert, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt. -
Seite 38: Unterspannungstest
Inbetriebnahme SMA Solar Technology AG Unterspannungstest Nach dem Überspannungstest macht der Wechselrichter den Unterspannungstest. Während der Testsequenz wird der aktuelle Kalibrierwert der Spannungsgrenze im Display des Wechselrichters angezeigt. Der Spannungswert wird schrittweise erhöht, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt. -
Seite 39: Maximale Frequenz
SMA Solar Technology AG Inbetriebnahme Maximale Frequenz Als Drittes testet der Wechselrichter die maximale Frequenz. Während der Testsequenz wird die verwendete Frequenzgrenze im Display des Wechselrichters angezeigt. Der Frequenzwert wird schrittweise verringert, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt. - Seite 40 Inbetriebnahme SMA Solar Technology AG Minimale Frequenz Zuletzt testet der Wechselrichter die minimale Frequenz. Während der Testsequenz wird die verwendete Frequenzgrenze im Display des Wechselrichters angezeigt. Der Frequenzwert wird schrittweise erhöht, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom Netz trennt.
-
Seite 41: Betriebszustände Des Wechselrichters
SMA Solar Technology AG Inbetriebnahme 6.3 Betriebszustände des Wechselrichters Einschaltvorgang Liegt am Wechselrichter genügend Spannung und Leistung an, wird der Einschaltvorgang durch gleichzeitiges Leuchten der drei LEDs am Wechselrichter angezeigt. Sobald die DC-Eingangsspannung den im Parameter „U Start“ eingestellten Wert erreicht, beginnt der Wechselrichter mit einigen Selbsttests, Messverfahren und der Synchronisation mit dem Netz. -
Seite 42: Öffnen Und Schließen
Öffnen und Schließen SMA Solar Technology AG 7 Öffnen und Schließen 7.1 Sicherheit GEFAHR! Stromschlag durch hohe Spannungen am Wechselrichter. Tod und schwere Verbrennungen. Vor Öffnen des Wechselrichters Folgendes beachten: • Spannungsfreiheit auf der AC-Seite sicherstellen. • Stromfreiheit und Spannungsfreiheit auf der DC-Seite sicherstellen. -
Seite 43: Wechselrichter Öffnen
SMA Solar Technology AG Öffnen und Schließen 7.2 Wechselrichter öffnen 1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. 2. Kleinwindenergieanlage bremsen und gegen Wiederanlaufen sichern. 3. Mit einer Strommesszange die Stromfreiheit an allen DC-Leitungen feststellen. ☑ Ist ein Strom messbar, Installation prüfen! 4. -
Seite 44: Wechselrichter Schließen
Öffnen und Schließen SMA Solar Technology AG GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter. Die Kondensatoren im Wechselrichter brauchen 15 Minuten, um sich zu entladen. • 15 Minuten vor Öffnen des Wechselrichters warten. 8. Schrauben des Gehäusedeckels lösen. 9. Den Deckel gleichmäßig nach vorne abziehen. - Seite 45 SMA Solar Technology AG Öffnen und Schließen 4. Den AC-Stecker anschließen. 5. Den Leitungsschutzschalter einschalten. 6. Prüfen, ob Display und LED-Anzeige des Wechselrichters einen normalen Betriebszustand signalisieren (siehe Kapitel 6 „Inbetriebnahme“ (Seite 35)). ☑ Der Wechselrichter ist geschlossen und in Betrieb. Installationsanleitung...
-
Seite 46: Wartung Und Reinigung
Wartung und Reinigung SMA Solar Technology AG 8 Wartung und Reinigung Prüfen Sie in regelmäßigen Abständen den ordnungsgemäßen Betrieb des Wechselrichters. Verunreinigungen, wie z. B. Staub oder Blütenflug können einen Wärmestau verursachen, der zu Ertragseinbußen führen kann. Kontrollieren Sie zusätzlich den Wechselrichter und die Leitungen auf äußerlich sichtbare Beschädigungen. -
Seite 47: Lüfter Prüfen
• Den mitgelieferten Jumper auf die Betriebsführungsplatine stecken. Parameter setzen 1. Installateurpasswort bei der SMA Serviceline erfragen (Siehe Kontakt: siehe Seite 71). 2. Den Parameter „Fan-Test“ im Installateur Modus auf „1“ setzen. 3. Lüftströmung des Lüfters prüfen. Der Wechselrichter saugt die Luft unten ein und bläst sie oben links wieder heraus. Achten Sie dabei auf ungewöhnliche Geräusche, die einen Hinweis auf eine fehlerhafte Montage oder... - Seite 48 Wartung und Reinigung SMA Solar Technology AG Jumper stecken Der Wechselrichter erkennt den Jumper erst nach einem Neustart (d. h. alle LEDs müssen vor einem Neustart erloschen sein). 1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 43) beschrieben. 2. Den mitgelieferten Jumper auf den unten dargestellten Steckplatz auf der Betriebsführungsplatine stecken.
-
Seite 49: Lüftungsgitter Reinigen
SMA Solar Technology AG Wartung und Reinigung 8.1.3 Lüftungsgitter reinigen An beiden Seiten des Wechselrichters befinden sich Lüftungsgitter. Der Wechselrichter saugt die Luft unten durch den Lüfter ein und bläst sie oben links durch das Lüftungsgitter wieder heraus. Für die optimale Wärmeabfuhr des Wechselrichters müssen Sie nur das linke Lüftungsgitter reinigen. -
Seite 50: Fehlersuche
Nehmen Sie keine Reparaturen vor, die hier nicht beschrieben sind, sondern nutzen Sie den 24- Stunden-Austauschservice (der Wechselrichter wird innerhalb von 24 Stunden versandfertig gemacht und an eine Spedition übergeben) und den Reparaturdienst von SMA Solar Technology AG. 9.1 Blinkcodes Grün... -
Seite 51: Störungsmeldungen
Eingangsspannung: Kleinwindenergieanlage erneut an den Wechselrichter anschließen, wie in Kapitel 5.5.4 „Kleinwindenergieanlage (DC) anschließen“ (Seite 31) beschrieben. Wiederholt sich die Meldung, Wechselrichter erneut trennen und SMA Serviceline kontaktieren. ACVtgRPro Der 10 Minuten Mittelwert der Netzspannung hat den zulässigen Bereich verlassen. Dies kann folgende Ursachen haben: •... - Seite 52 FacFast • Befindet sich die Netzfrequenz im tolerierbaren Bereich und werden diese Störungen „Fac-Bfr“, „Fac-Srr“ oder „FacFast“ oft angezeigt, kontaktieren Sie die SMA Serviceline. Imax Überstrom an der AC-Seite. Diese Anzeige wird ausgegeben, wenn der Strom am AC-Netz größer als spezifiziert ist.
- Seite 53 SMA Solar Technology AG Fehlersuche Meldung Beschreibung / Abhilfe K1-Schliess Fehler beim Relaistest. K1-Trenn • SMA Serviceline kontaktieren, wenn diese Störung häufig oder mehrmals hintereinander auftritt. NUW-FAC Interne Messvergleichsstörung oder Hardwaredefekt. NUW-UAC • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt. NUW-Timeout...
- Seite 54 – Liegt die DC-Spannung unter der maximalen Eingangsspannung: Kleinwindenergieanlage erneut an den Wechselrichter anschließen, wie in Kapitel 5.5.4 „Kleinwindenergieanlage (DC) anschließen“ (Seite 31) beschrieben. Wiederholt sich die Meldung, Wechselrichter erneut trennen und SMA Serviceline kontaktieren. Watchdog Interne Störung des Programmablaufs. Watchdog Srr •...
- Seite 55 • Prüfen Sie die Netzimpedanz und den AC-Anschluss am Wechselrichter. Verwenden Sie eine Leitung mit ausreichend großem Querschnitt (= niedrige Impedanz), beachten Sie dazu auch die Hinweise in Kapitel 5.3 „Anschluss an das öffentliche Netz (AC)“ (Seite 21). • Tritt die Störung weiterhin auf, SMA Serviceline kontaktieren. Installationsanleitung WB33_38-IDE101830...
-
Seite 56: Rote Led Leuchtet Dauerhaft
Fehlersuche SMA Solar Technology AG 9.3 Rote LED leuchtet dauerhaft Wenn während des Betriebs die rote LED dauerhaft, liegt entweder ein Erdschluss im System vor oder mindestens einer der Varistoren für den Überspannungsschutz ist defekt. Bei Systemen in denen die Kleinwindenergieanlage absichtlich geerdet ist, leuchtet die rote LED seit der Inbetriebnahme des Wechselrichters. - Seite 57 SMA Solar Technology AG Fehlersuche 3. Angeschlossene DC-Steckverbinder mit Hilfe eines Schraubendrehers entriegeln: – Den Schraubendreher in einen der seitlichen Schlitze einführen (1). – Den Schraubendreher nach oben hebeln (2) und Steckverbinder abziehen (3). 4. AC-Kupplungsdose vom Wechselrichter entfernen. 5. Widerstand zwischen den Phasen der Kleinwindenergieanlage und dem Erdpotenzial messen: –...
-
Seite 58: Funktion Der Varistoren Prüfen
Fehlersuche SMA Solar Technology AG 9.3.2 Funktion der Varistoren prüfen Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte Beanspruchung durch Überspannungen eingeschränkt wird. Daher ist es möglich, dass einer der thermisch überwachten Varistoren seine Schutzfunktion verloren hat. Position der Varistoren Die Position der Varistoren lässt sich anhand der unten dargestellten Grafik ermitteln. - Seite 59 ☑ Klemmen lösen sich. Sollten Sie zusammen mit den Ersatz-Varistoren kein Betätigungswerkzeug für die Bedienung der Klemmen erhalten haben, setzen Sie sich mit SMA Solar Technology AG in Verbindung. Die Klemmkontakte lassen sich behelfsmäßig auch einzeln mit einem Schraubendreher mit 3,5 mm Klingenbreite bedienen.
-
Seite 60: Außerbetriebnahme
Außerbetriebnahme SMA Solar Technology AG 10 Außerbetriebnahme 10.1 Wechselrichter demontieren Gehäusedeckel öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 43) beschrieben. 2. Alle Leitungen aus dem Wechselrichter entfernen. 3. Den Wechselrichter mit den 4 Schrauben und zugehörigen Speerkantscheiben schließen. 4. Die Lüftungsgitter auf beiden Seiten abnehmen 5. -
Seite 61: Wechselrichter Verpacken
Entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology AG zurück (siehe Kapitel 13 „Kontakt“ (Seite 71)). -
Seite 62: Technische Daten
Technische Daten SMA Solar Technology AG 11 Technische Daten 11.1 Windy Boy 3300 DC-Eingang Turbinenregelung Polynomkennlinie Nennleistung 3.500 W DC, nenn Maximale Leistung 3.820 W DC, max Empfohlene Generatorleistung bei 3.100 W DC, 2500 2.500 Volllaststunden pro Jahr Empfohlene Generatorleistung bei 2.800 W DC, 5000 5.000 Volllaststunden pro Jahr Minimale Leistung für Einspeisebetrieb... -
Seite 63: Schutzeinrichtung
SMA Solar Technology AG Technische Daten AC-Ausgang Nennleistung 3.300 W AC, nenn Maximale Leistung 3.600 W AC, max Nennstrom 14,5 A AC, nenn Maximaler Ausgangsstrom 18 A AC, max Maximal zulässige Absicherung 25 A Klirrfaktor des Netzstroms bei < 3 % < 2 % und P >... -
Seite 64: Mechanische Größen
Technische Daten SMA Solar Technology AG Mechanische Größen Breite x Höhe x Tiefe 450 mm x 352 mm x 236 mm Gewicht 38 kg Klimatische Bedingungen Betriebstemperaturbereich − 25 °C … +60 °C Relative Luftfeuchte (zulässig) 0 % … 100 % Maximale Betriebshöhe über NHN 2.000 m Allgemeine Daten... - Seite 65 SMA Solar Technology AG Technische Daten Wirkungsgrad Maximaler Wirkungsgrad η 95,2 % Euro-eta η 94,4 % euro Installationsanleitung WB33_38-IDE101830...
-
Seite 66: Windy Boy 3800
Technische Daten SMA Solar Technology AG 11.2 Windy Boy 3800 DC-Eingang Turbinenregelung Polynomkennlinie Nennleistung 4.040 W DC, nenn Maximale Leistung 4.040 W DC, max Empfohlene Generatorleistung bei 3.600 W DC, 2500 2.500 Volllaststunden pro Jahr Empfohlene Generatorleistung bei 3.300 W DC, 5000 5.000 Volllaststunden pro Jahr Minimale Leistung für Einspeisebetrieb... - Seite 67 SMA Solar Technology AG Technische Daten AC-Ausgang Nennleistung 3.800 W AC, nenn Maximale Leistung 3.800 W AC, max Nennstrom 16,5 A AC, nenn Maximaler Ausgangsstrom 18 A AC, max Maximal zulässige Absicherung 25 A Klirrfaktor des Netzstroms bei < 3 % < 2 % und P >...
- Seite 68 Technische Daten SMA Solar Technology AG Mechanische Größen Breite x Höhe x Tiefe 450 mm x 352 mm x 236 mm Gewicht 38 kg Klimatische Bedingungen Betriebstemperaturbereich − 25 °C … +60 °C Relative Luftfeuchte (zulässig) 0 % … 100 % Maximale Betriebshöhe über NHN 2.000 m Allgemeine Daten...
- Seite 69 SMA Solar Technology AG Technische Daten Wirkungsgrad Maximaler Wirkungsgrad η 95,6 % Euro-eta η 94,7 % euro Installationsanleitung WB33_38-IDE101830...
-
Seite 70: Zubehör
Zubehör SMA Solar Technology AG 12 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Wechselrichter. Bei Bedarf können Sie diese von SMA Solar Technology AG oder Ihrem Händler beziehen. Bezeichnung Kurzbeschreibung SMA-Bestellnummer Windy Boy Protection Box Gleichrichter und Überspannungsschutz für... -
Seite 71: Kontakt
SMA Solar Technology AG Kontakt 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Typ des Wechselrichters • Seriennummer des Wechselrichters • Typ der angeschlossenen Kleinwindenergieanlage •... - Seite 72 Kontakt SMA Solar Technology AG WB33_38-IDE101830 Installationsanleitung...
- Seite 73 SMA Solar Technology AG Kontakt Installationsanleitung WB33_38-IDE101830...
- Seite 74 Kontakt SMA Solar Technology AG WB33_38-IDE101830 Installationsanleitung...
-
Seite 75: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
