2.10.9 Vorrichtung zur Überlastungskontrolle der Arbeitsbühne
Vorrichtung zur Erkennung der Lasten auf der Arbeitsbühne. Sollte die maximale
Traglast überschritten werden, werden die Bewegungen aller Bedienvorrichtungen
gesperrt, wobei die Kontrollleuchte für eine Überlastung der Arbeitsbühne sich
einschaltet und einen akustischen Alarm aktiviert. Dieser wird deaktiviert, indem die
Überlastung entfernt wird.
2.11
Beschreibung der Steuerungen

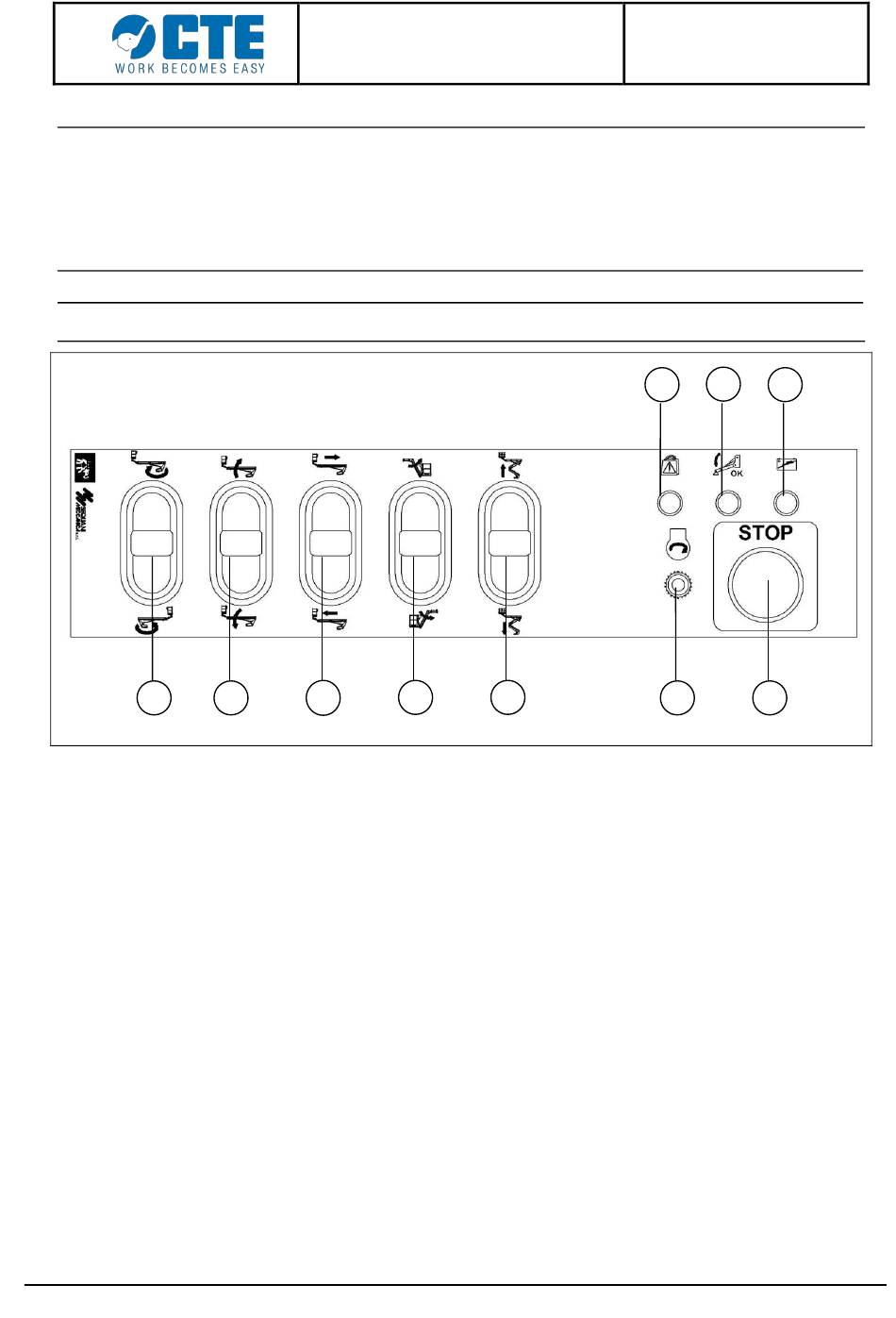

2.11.1 Bedientafel auf Arbeitsbühne
Abb. 2.11.1
6
1. Not-Aus – Drückt man die Not-Aus Taste, werden alle Steuerungen der Maschine
deaktiviert und der Motor ausgeschaltet.
2. Spannungskontrollleuchte – leuchtet bei Vorhandensein von Netzspannung auf.
3. Motor Starthebel – durch Betätigung des Hebels wir der Motor gestartet.
4. Kontrollleuchte
Mindestausschub erreicht hat und in Berührung mit dem Boden ist.
5. Überlastungskontrollleuchte - leuchtet auf, wenn der Arbeitskorb über die
Nominaltragfähigkeit hinaus beladen wird (gleichzeitig ertönt ein akustisches Signal).
6. Proportionalhebel zur Steuerung der Turmdrehung – wird dieser Hebel bedient, dreht
sich der Drehkopf in die vom Pfeil angegebene Richtung.
7. Proportionalsteuerhebel zur Anhebung des Teleskoparms – wird dieser nach oben
drückt, hebt sich der Arm an und wird dieser nach unten gedrückt, senkt sich der
Arm.
8. Proportionalsteuerhebel zum Ausschub des Teleskoparms – wird dieser nach oben
drückt, fährt der Teleskoparm ein, wird dieser nach unten fährt, fährt der Arm aus.
9. Proportionalsteuerhebel zur Anhebung des Gelenkarms – wird dieser nach oben
drückt, hebt sich der Gelenkarm und wird dieser nach unten gedrückt, senkt sich der
Arm.
10. Proportionalsteuerhebel zum Anheben des Gelenkarms – wird dieser nach oben
gedrückt, hebt sich der Gelenkarm und wird dieser nach unten gedrückt, senkt sich
der Arm.
17
Bedienungs- und
Wartungsanleitung
8
7
aller
Stützen
Code Nr. UM0222_01_DE
9
10
-
leuchtet
auf,
TRACCESS
170
5
4
3
wenn
der
Stützteller
2
1
den
