Bestimmungsgemäße Verwendung
Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal.
Nennschaltabstand (Sn) siehe Typenschild; Arbeitsbereich (Sa) 0...0,81 x Sn
(Werte nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).
Montage
Befestigen Sie das Gerät sicher auf einer Montagehalterung. Sichern Sie es bei
hoher mechanischer Beanspruchung gegen Loslösen.

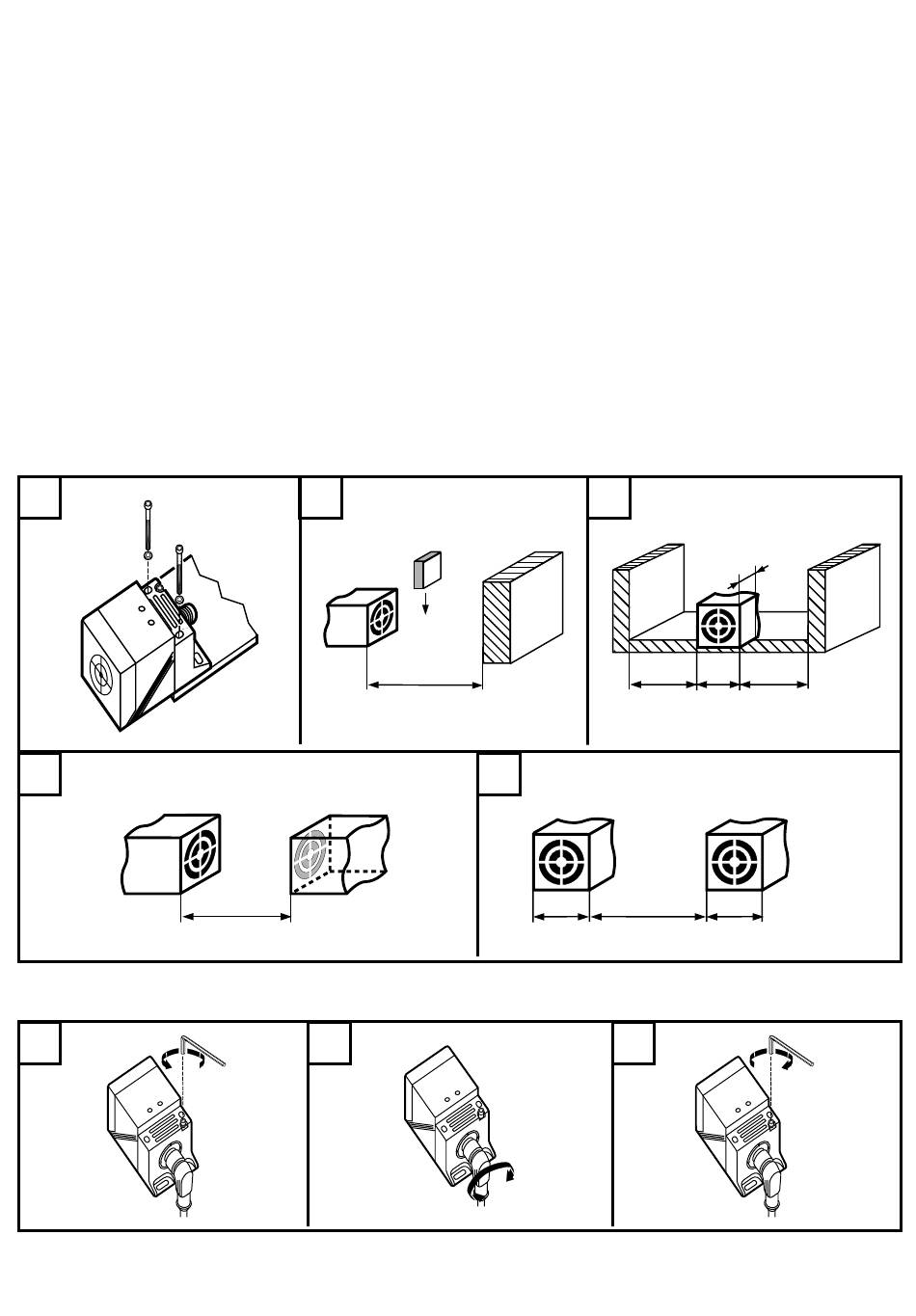

Einbau nicht bündig (Abb. 1).
• Freiräume an der aktiven Fläche bei Einbau in Metall: Abb. 2 und 3.
• Mindestabstände bei Montage mehrerer Sensoren gleichen Typs:
Abb. 4 und 5.
1
4
Die Kabeldose ist drehbar:
6
2
2
8 x S
n
7
3 x S
n
5
a
3
a
2 x a
a
2 x a
2 x a
a
8
