Haustür-Videokamera mit Fritzbox für
L-TEK Türsysteme und Videoüberwachung
T
EK
Telekommunikation

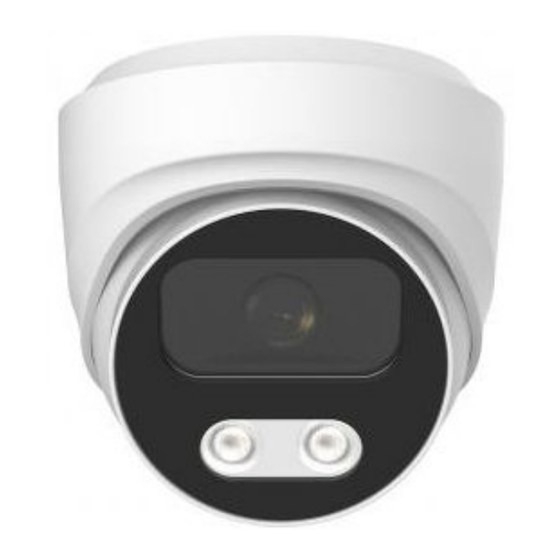

IP Kamera LD80
■
HD Farbkamera mit 8 Megapixel
■
SONY Starvis Nachtsicht-Objektiv
■
Außenkamera IP66 - Metallgehäuse
■
Webinterface in deutscher Sprache
■
PoE Speisung 12V/48V IEEE 802.3af
■
APP für Smartphone und Tablet-PC
Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für L-TEK LD80
Inhaltszusammenfassung für L-TEK LD80

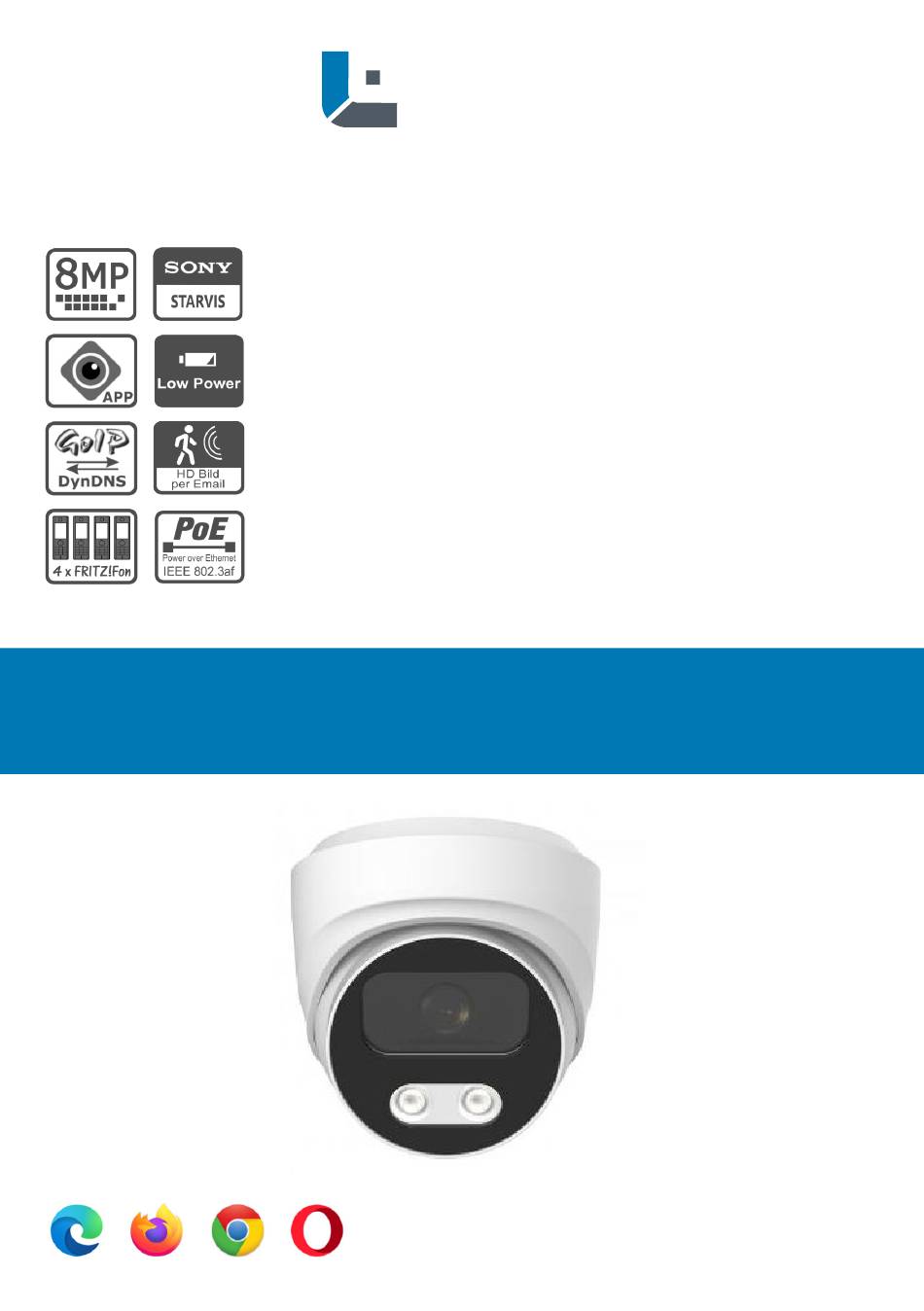

- Seite 1 Telekommunikation IP Kamera LD80 ■ HD Farbkamera mit 8 Megapixel ■ SONY Starvis Nachtsicht-Objektiv ■ Außenkamera IP66 - Metallgehäuse ■ Webinterface in deutscher Sprache ■ PoE Speisung 12V/48V IEEE 802.3af ■ APP für Smartphone und Tablet-PC Haustür-Videokamera mit Fritzbox für L-TEK Türsysteme und Videoüberwachung...
-
Seite 2: Inhaltsverzeichnis
LAN-Kabel - Fachwissen Bildeinstellung Technische Daten Ereignisse Technischer Support Email einrichten Lieferumfang 1 Kamera LD80 2 LAN Patchkabel 3 Netzteil 12V / 1000mA DC 4 PoE Adapterpaar 12V 5 2xRJ45 Stecker werkzeuglos 6 IP Search Tool (Download) 7 Montage- und... -
Seite 3: Anschlüsse
LD80 Anschlüsse 1 Netzwerkanschluss RJ45 und PoE 802.3af (48V) 2 Versorgungsspannung 12V Abmessungen... -
Seite 4: Bestimmungsgemäßer Betrieb
Schutzklasse IP66. Sorgen Sie bei der Montage trotzdem dafür dass kein Regen oder Nässe auf die Linse gelangt, da sonst die Bildqualität erheblich beeinträchtig werden kann. Haftungsausschluss: L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch die an Gebäuden entstehen, sollten diese aus fehlender Betriebsbereitschaft der Kamera hergeleitet werden. -
Seite 5: Sicherheitshinweise
LD80 Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch der DSL Router / Switch ist vom Strom- und Telefonnetz zu trennen. -
Seite 6: Einrichten Der Kamera
Einrichten der Kamera... -
Seite 7: Anwendung Der Kamera
LD80 Anwendung der Kamera Diese IP-Kamera ist für die Videoüberwachung des Eingangsbreiches in Verbindung mit einer L-TEK Türsprechanlage oder als Teil einer L-TEK Videoüberwachungsanlage an einer AVM Fritzbox vorgesehen. Eine andere Art der Anwendung wird hier nicht behandelt. Verwendung als Türkamera Diese IP-Kamera ist eine von der Türstation abgesetzte Kamera. -
Seite 8: Kameratest Vor Dem Einbau
LD80 Kameratest vor dem Einbau Stellen sie zuerst den Testaufbau her, um zu prüfen ob die Kamera in Ihrem Netzwerk funktioniert. Verwenden Sie dazu nur die mitgelieferten Teile Netzteil 12V RJ45 Patchkabel Verbinden Sie beides wie in der Grafik dargestellt, entweder direkt mit der Fritzbox oder über den Switch. -
Seite 9: Ip Adresse Ändern / Dhcp
Um die Kamera entsprechend einzustellen, installieren Sie die Anwendung IP Search Tool auf Ihrem Computer. Das IP Search Tool finden im L-TEK Shop unter Video Kameras und im Download Bereich. Nach dem Starten des IP Search Tools wird die im Netzwerk befindliche Kamera angezeigt. - Seite 10 LD80 IP Adresse ändern / DHCP Um die Kamera auf den Adressbereich der Fritzbox anzupassen wählen Sie die betreffende Kamera aus und klicken auf DHCP (Dynamic Host Configuration Protokoll). Damit kann die Fritzbox der Kamera eine freie IP Adresse im Adressbereich zuweisen. Weiter unten geben Sie die ab Werk voreingestellten Werte für Username: admin...
-
Seite 11: Anzeige Des Kamerabildes
LD80 Anzeige des Kamerabildes Geben Sie in einem Internet Browser die IP-Adresse der Kamera ein. Es erscheint die Administratorseite der Kamera. Wählen Sie oben rechts die Sprache Deutsch aus. Geben Sie als Benutzername: admin und als Passwort: admin ein. Es erscheint das Kamerabild. - Seite 12 Sehen Sie das Bild in voller Auflösung...
- Seite 13 Klicken Sie auf Stream 1...
-
Seite 14: Kamerafunktionen
Kamera Funktionen... -
Seite 15: Uhrzeit Einstellen
LD80 Uhrzeit einstellen System / Systemeinstellungen / Datum/Zeit Wählen Sie die Zeitzone und Synchronisieren mit Computerzeit. Dann Speichern. weitere Einstellungen in diesem Dialog Geräteinfo zeigt die aktuelle Frimwareversion ermöglicht die Umstellung auf Sommerzeit Standard/Update hier kann ein Neustart durchgeführt werden, ein Rücksetzen auf Werkseinstellungen... -
Seite 16: Bildeinstellung
LD80 Bildeinstellung In diesem Dialog können Sie eine Reihe von Bildeinstellungen vornehmen, die Sie bei Bedarf einfach ausprobieren sollten. Die wichtigste Einstellung ist aus unserer Sicht die Umwandlung vom Tag zur Nacht. Tagsüber ist das Bild in Farbe. Nachts werden IR-LEDs zur Beleuchtung zugeschaltet. -
Seite 17: Ereignisse
LD80 Ereignisse Entdeckung Veränderungen im Bild werden erkannt und können dazu verwendet werden ein Email mit dem Bild zu versenden. Mit einem Netzwerkrekorder können Bewegungserkennungen gesondert aufgezeichnet werden. mit der Einstellung Alles auswählen wird das gesamte Bild ausgewertet. Sie können auch einen Teilbereich festlegen. - Seite 18 LD80 Ereignisse Benachrichtigungszeit Legen Sie fest wann Sie eine Benachrichtigung erhalten möchten. Als Alarmierungsart per Email wählen Sie Dateien auf SMTP hochladen...
-
Seite 19: Email Einrichten
LD80 Email einrichten Sie können eine Email-Nachricht mit Bildübertragung einrichten, die bei Bewegungserkennung ausgelöst wird. Gehen Sie dazu unter Einstellungen auf Netzwerk / Erweiterte Einstellungen und tragen Sie die Daten des Email-Kontos ein, über das versendet werden soll. Wählen Sie Server Authentifizierung und geben Sie den Benutzernamen und das Passwort ein, wie im Beispiel dargestellt. -
Seite 20: Benutzername Und Passwort
LD80 Benutzername und Passwort Mit der Werkseinstellung sind als Benutzername: admin und als Passwort: admin vorgegeben. Sie können diese ändern um die Sicherheit zu erhöhen bzw. den Zugriff Dritter zu verhindern. Benutzername und Passwort können verloren gehen. Es ist dann kein Zugriff auf die Kamera mehr möglich. - Seite 21 LD80 Benutzername und Passwort Rufen Sie im Internet Browser die Adminseite der Kamera auf. Klicken Sie im Anmeldefenster auf Vergessen. Wählen Sie dort den Modus Sicherheitsschlüssel. Suchen Die die gespeicherte Datei mit dem Kameraschlüssel auf Ihrem Computer und importieren Sie die Datei.
- Seite 22 LD80 Werkseinstellungen Wenn Sie die Werkseinstellungen wieder herstellen, versetzen Sie die Kamera in den Zustand wie Sie sie erhalten haben. Es werden dabei auch alle selbst eingetragenen Benutzer gelöscht und der Werkszugang mit Benutzername admin und Passwort admin hergestellt. Gehen Sie dazu auf System Einstellungen und Standard/Update und klicken Sie auf Vollständige Wiederherstellung.
-
Seite 24: Einrichten Der Türkamera Für Die Fritzbox
Einrichten der Türkamera für die Fritzbox... -
Seite 25: Türkamera Einrichten
LD80 Türkamera einrichten Mit den AVM Fritzfons lässt sich auf einfache Weise eine L-TEK Türsprechanlage zur Videotürsprechanlage erweitern. Das Vidoesignal wird dabei über das DECT System als Live-Bild übertragen und jede Sekunde aktualisiert. Es können bis zu 4 Fritzfons angemeldet werden. - Seite 26 LD80 Livebild eintragen Mit der Livebild-Eintragung ermöglichen Sie es das Bild der Türkamera am Fritzfon abzurufen. Gehen Sie im Fritzbox-OS auf Telefonie / Telefoniegeräte / Livebild. Klicken Sie auf neues Live-Bild hinhzufügen. Geben Sie den Kameranamen ein, den Sie der...
- Seite 27 LD80 Türkamera einrichten Abschliessend müssen die Telefone festgelegt werden, die bei Türruf signalisieren sollen. Bilden Sie eine Rufgruppe aus 4 Telefonen, z.B. Fritzfons die das Live-Bild anzeigen. In unserem Beispiel haben wir den Anschluss FON1 bereits als a/b Türsprechanlage eingerichtet.
- Seite 28 LD80 Türkamera einrichten In diesem Dialog können Sie für die Türspechanlage auch einen Namen vergeben. Name der Türsprechanlage (erscheint in der Übersicht Telefoniegeräte). Mit dem Eintrag ausgehende Rufe über bestimmen Sie die die Rufnummer über die externe Türrufe geschaltet werden.
-
Seite 29: Livebild Per Email
LD80 Livebild per Email Wir zeigen Ihnen wie Sie eine Livebild-Übertragung per Email einrichten. Die Übertragung wird ausgelöst, sobald ein Besucher den Klingeltaster drückt. Voraussetzung ist, dass für die Türsprechanlage eine Kamera erfolgreich in der Fritzbox eingerichtet wurde. Nach Erhalt der Nachricht z.B. auf Ihrem Smartphone können Sie die Türsprechanlage zurückrufen... - Seite 30 LD80 Livebild per Email Pushnachricht einrichten Gehen Sie im Fritzbox OS auf System / Push Service und aktivieren Sie Anrufe. unter Bearbeiten wählen Sie bei allen Anrufen und tragen Sie die Emailadresse ein, wohin die Nachricht gesendet werden soll. Rechts wählen Sie die Rufnummer aus für die die Pushnachricht gesendet werden soll.
- Seite 31 LD80 Livebild per Email unter Pushservice / Absender tragen Sie die Emailabsendeadresse und das dazugehörige Kennwort ein. Sie können noch einen Absendernamen festlegen, der beim Empfänger angezeigt wird. Kamera überprüfen Wählen Sie den Dialog Telefonie / Telefoniegeräte und öffnen Sie den Dialog Türsprechanlage FON1. Wählen Sie für die Kamera das sichere Übertragungsprotokoll https://.
- Seite 32 LD80 Livebild per Email Einstellungen am Türsprechmodul Um nach Erhalt einer Pushnachricht mit Livebild schnell zur Türstation zurückrufen zu können muß deren Belegtzeit möglichst kurz gehalten werden. Zwei Möglichkeiten: 1. Verbindungsdauer Die Verbindungsdauer legt die maximale Belegtzeit des Anschlusses fest. Die Verbindungsdauer beginnt mit dem Drücken des Klingeltasters.
-
Seite 34: Siptel
SIPTEL Android basierendes IP Video-Telefon ■ Video Türtelefon ■ IP Telefon für alle Telefonate intern/extern ■ Videoüberwachung mit 10 IP Kameras ■ LAN Anschluss und WLAN... - Seite 35 LD80 SIPTEL SIPTEL ist ein Android basierendes IP Video Telefon das auch als Video Monitor für die Türsprechanlage verwendet werden kann. Neben dem 10" Farbbildschirm hat das SIPTEL drei konfigurierbare Tasten z.B. zur Schaltung des Türöffners oder eines Außenlichts. Für den Betreiber einer Videoüberwachung lassen sich hier bis zu 10 Kameras einrichten.
-
Seite 36: Videoüberwachung
Videoüberwachung... - Seite 37 LD80 Netzwerkrekorder Der Netzwerkrekorder ist die zentrale Verwaltung der Kameras und dient zur Aufzeichnung von Kameradaten. Er ist an beliebiger Stelle im Netzwerk eingebunden. Eine Verkabelung zu den Kameras besteht nicht. Der Netzwerkrekorder kann somit an versteckter Stelle angebracht werden. Über seine IP Adresse können alle Kameras zentral verwaltet werden.
-
Seite 39: Goip Dyndns
LD80 GoIP DynDNS Service Registrieren Sie sich bei GoIP DynDNS gemäß unserer Anleitung und richten Sie damit den Zugriff auf Ihre Kamera oder die gesamte Videoüberwachung mit einem eigenen Domainnamen ein. Alles absolut kostenlos und überall im Internet erreichbar per Desktop, Tablet-PC oder Smartphone. -
Seite 40: Bitvision App
BITVISION APP Kamera & NVR Smartphone Tablet PC... - Seite 41 Sie können die Bitvision APP sowohl im Heimnetz benutzen als auch unterwegs über Internet. Für unterwegs benötigen Sie die Anmeldung eines Domainnamens bei GoIP DynDNS Service. Für die Bitvision APP und den GoIP DynDNS Service können Sie einfache Anleitungen und Videos im L-TEK Shop erhalten.
-
Seite 42: Montage
Montage... -
Seite 43: Montage Der Kamera
LD80 Montage der Kamera Lockern Sie am Gehäuseunterteil die Imbusmutter mit beiliegenem Schlüssel. Sie können jetzt das Gehäuseunterteil abnehmen. Montieren Sie das Unterteil mit dem beiliegenden Montagematerial. Schliessen Sie die Kamera mit den Steckern an das LAN Kabel an. Halten Sie die Kamera an das Gehäuseunterteil... - Seite 44 LD80 Montage der Kamera Die Kamera hat einen horizontalen Erfassungebereich von über 100° und vertikal ca. 65°. Der Bildausschnitt bei Verwendung von Fritzfons wird bedingt durch das DECT-Display beidseitig etwas abgeschnitten.
-
Seite 45: Kamera Über Lan Anschliessen
LD80 Kamera über LAN anschließen Hier sehen Sie den Anschluss der Kamera mit 12V passiver PoE Speisung. Dabei befindet sich das Netzgerät für die Kamera im Bereich der Fritzbox. Verbinden Sie den PoE Adapter mit der Kamera und dem LAN Kabel. -
Seite 46: Kamera Über Lan Anschliessen
LD80 Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit Netzteil, das sich unmittelbar in der Umgebung der Kamera befindet. Eine Steckdose für das Netzteil wird dort benötigt. Die LAN Verbindungsleitung ist ein CAT Kabel bei dem an den Kabelenden der werkzeuglose RJ45 Stecker angebracht werden muß. -
Seite 47: Kamera Mit Powerline
LD80 Kamera mit Powerline Hier sehen Sie den Anschluss der Kamera über Powerline, also über vorhandene Netzleitungen, dort wo die Verlegung eines LAN Kabel schwierig wird. Die Powerline Verbindung geht deutlich weiter als WLAN und ist damit ideal um z.B. -
Seite 48: Lan-Kabel - Fachwissen
LD80 LAN Kabel - Fachwissen Die Prinzipschaltung zeigt die Verbindung zwischen Router und Kamera gemäß dem am meisten verbreiteten Standard T568B, woraus sich die Zuordnung der Adernfarben ergibt. Die Versorgung der Kamera erfolgt über das LAN Kabel (PoE). Die Router Empfangsseite benutzt die Pole 1+2 und die Sendeseite 3+6. -
Seite 49: Technische Daten
LD80 Technische Daten Bildsensor 1/2,8" SONY Starvis Objektiv Auflösung / Bildrate 8 Megapixel (3840x2160) 20fps 1080P(1920× 1080) 20fps Brennweite 3,6mm Bilderfassungswinkel horizontal >100 vertikal Schwenkbereich horizontal vertikal Lichtempfindlichkeit 0,01lux 0,0lux mit IR Beleuchtung Nachtsicht IR-LEDs max. 30m (abschaltbar) Bilddaten Komprimierung H.264 / H.264+ / JPG... -
Seite 50: Technischer Support
LD80 Technischer Support Sehr geehrter Kunde, um Sie möglichst schnell ans Ziel zu bringen, sind die L-TEK Bedienungsanleitungen so kurz wie möglich gehalten und umfangreich bebildert. Unser technischer Support setzt voraus, dass Sie diese Bedienungsanleitung aufmerksam und vollständig studiert haben.
