IP Kamera LD80SL
¥
¥
¥
¥
¥
¥
¥
IP K
amera
und für L-TEK
T
EK
Telekommunikation
HD Netzwerkkamera mit 8 MP / 25fps
SONY Nachtsicht mit Scheinwerfer
umfachreiche Bildeinstellungen
interner 4GB Speicher zur Aufzeichnung
Webinterface Englisch / Deutsch
PoE Speisung 12V/48V IEEE 802.3af
APPs für Smartphone und Tablet-PC
für Fritzbox Videotürsprechanlage
Videoüberwachung
Bedienungsanleitung
Werbung
Verwandte Anleitungen für L-TEK LD80SL
Inhaltszusammenfassung für L-TEK LD80SL

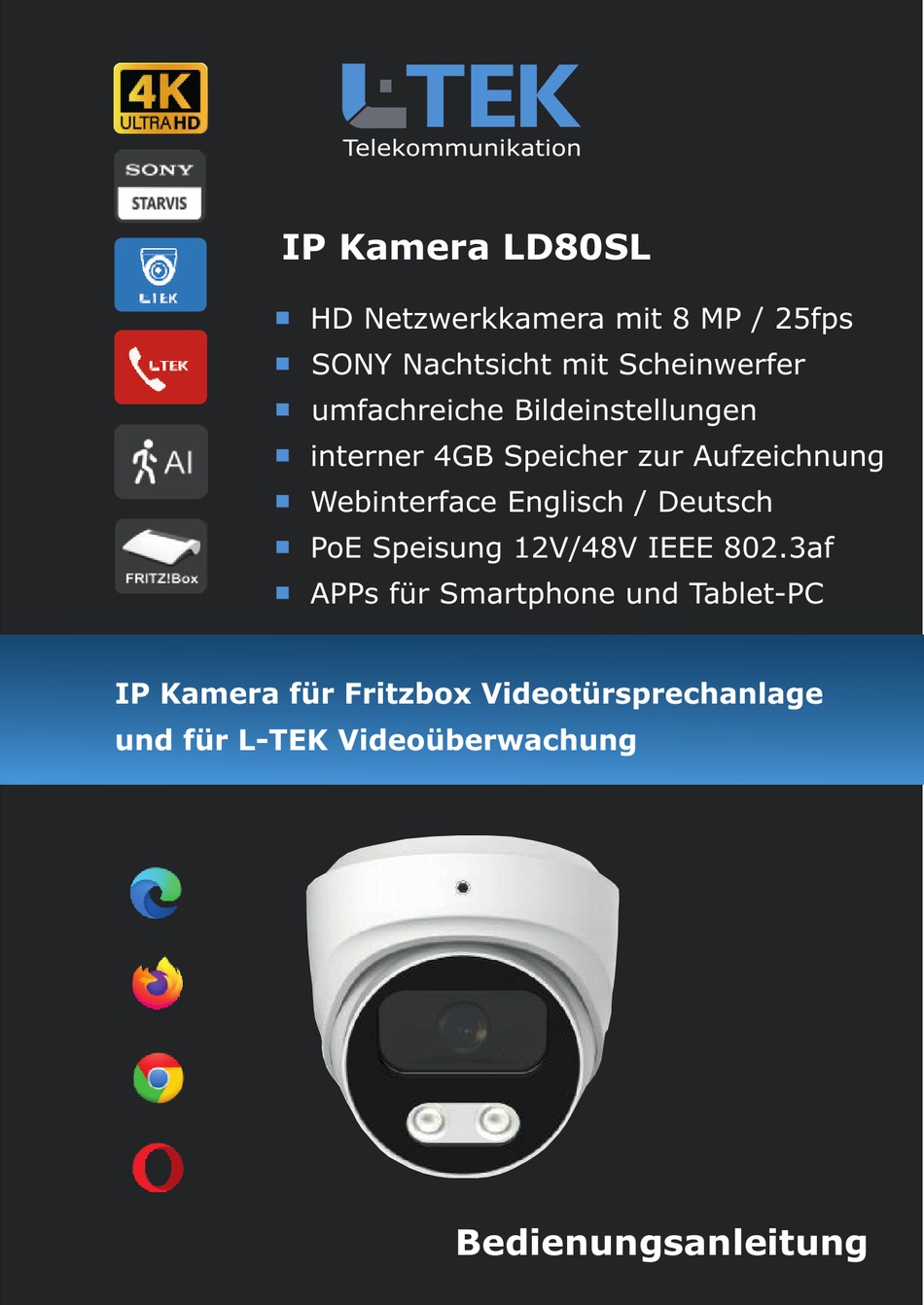

- Seite 1 Telekommunikation IP Kamera LD80SL HD Netzwerkkamera mit 8 MP / 25fps ¥ SONY Nachtsicht mit Scheinwerfer ¥ umfachreiche Bildeinstellungen ¥ interner 4GB Speicher zur Aufzeichnung ¥ Webinterface Englisch / Deutsch ¥ PoE Speisung 12V/48V IEEE 802.3af ¥ APPs für Smartphone und Tablet-PC ¥...
- Seite 2 LD80SL Inhalt Lieferumfang Grundlegendes Ereignis Bestimmungsgemäßer Betrieb Intelligentes Ereignis Sicherheitshinweise Einstellungen rücksetzen Rücknahme und Recycling Automatische Wartung Einrichten der Kamera Einrichten der Fritzbox Anwendung der Kamerat Türkamera für Fritzfons Kameratest vor dem Einbau Livebild eintragen IP Adresse ändern / DHCP...
- Seite 3 LD80SL Lieferumfang 1 Kamera LD80 mit Netzwerkanschluss und DC-Buchse LAN Patchkabel Netzteil 12V / 1000mA PoE Adapterpaar 2xRJ45 Stecker werkzeuglos 6 IP Search Tool (Download) Montage- und Bedienungsanleitung (Download) 3xSchraube / Dübel / Imbusschlüssel 9 Abdeckkappe 10 Zubehör Wandhalterung B7...
- Seite 4 Schutzklasse IP66. Sorgen Sie bei der Montage trotzdem dafür dass kein Regen oder Nässe auf die Linse gelangt, da sonst die Bildqualität erheblich beeinträchtig werden kann. Haftungsausschluss: L-TEK haftet nicht für Schäden aus Diebstahl und Einbruch die an Gebäuden entstehen, sollten diese aus fehlender Betriebsbereitschaft der Kamera hergeleitet werden.
- Seite 5 LD80SL Sicherheitshinweise Beachten Sie bitte diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch der DSL Router / Switch ist vom Strom- und Telefonnetz zu trennen.
- Seite 6 Einrichten der Kamera...
- Seite 7 LD80SL Anwendung der Kamera Diese IP-Kamera ist für die Videoüberwachung des Eingangsbreiches in Verbindung mit einer L-TEK Türsprechanlage oder als Teil einer L-TEK Videoüberwachungsanlage vorgesehen. Verwendung als Türkamera Diese IP-Kamera ist eine von der Türstation getrennte Kamera. Sie kann oberhalb der Türstation montiert werden, oder an der Hausfassade und im Deckenbereich der Eingangsüberdachung.
- Seite 8 LD80SL Kameratest vor dem Einbau Stellen sie zuerst den Testaufbau her, um zu prüfen ob die Kamera in Ihrem Netzwerk funktioniert. Verwenden Sie dazu mitgelieferten Teile Netzteil 12V RJ45 Patchkabel Verbinden Sie beides wie in der Grafik dargestellt, entweder direkt mit der F tzbox oder über Switch.
- Seite 9 Kamera gebracht werden Um die Kamera entsprechend anzupassen, installieren IP Search Tool Sie die Anwendung auf Ihrem Computer. IP Search Tool finden im L-TEK Shop unter Video Kameras oder bei www.herospeed.net/Tools. IP Search Tools Nach dem Starten des wird die im Netzwerk befindliche Kamera angezeigt.
- Seite 10 LD80SL IP Adresse ändern / DHCP Um die Kamera auf den Adressbereich der Fritzbox an zupassen klicken auf DHCP wählen Sie die betreffende Kamera aus und (Dynamic Host Configuration Protokoll). Damit kann die Fritzbox der Kamera eine freie IP Adresse im Adressbereich zuweisen. Weiter unten...
- Seite 11 LD80SL Anzeige des Kamerabildes Geben Sie in einem Internet Browser die IP-Adresse der Kamera ein. Es erscheint die Administratorseite der Kamera. Klicken Sie oben rechts auf das Übersetzungesymbol um Deutsch die Sprache auszuwählen. Geben Sie als Benutzername: admin und als...
- Seite 12 LD80SL Sie sehen das Vorschaubild Hier können verschiedene Einstellungen des Bildes vorgenommen Bildformats Auflösung werden. Links die Einstellung des und die Vollbildmodus Mit einem Doppelklick auf das Bild der . Zurück mit ESC.
- Seite 13 LD80SL Im Feld rechts können Sie die Bild-Konfiguration vornehmen, sowie die Parameter WDR (Wide Dynamic Range), Bildspiegelung, Rotation und die Tag/Nacht-Einstellung, also das Aktivieren der IR-Beleuchtung. WDR gleicht starke Kontrast- und Helligkeitsunterschiede aus.
- Seite 14 Kamera Funktionen...
- Seite 15 LD80SL Uhrzeit einstellen Systemkonfiguration / Zeiteinstellungen und DST Wählen Sie die Zeitzone und Synchronisieren mit Computerzeit. Dann Anwenden klicken weitere Einstellungen in diesem Dialog Geräteinfo zeigt die aktuelle Frimwareversion ermöglicht die Umstellung auf Sommerzeit Sicherheit hier können weitere Benutzer angelegt werden, falls erforderlich.
- Seite 16 LD80SL Passwort sichern Mit der Werkseinstellung sind Benutzername: admin admin und Passwort: vorgegeben. Wenn Sie das ändern möchten, sollten Sie unbedingt eine Sicheheitsmassnahme treffen, sonst ist kein Zugriff auf die Kamera mehr möglich, wenn Sie das Passwort Sicherheit Redigieren vergessen haben. Gehen Sie dazu auf und auf In dem Fenster das sich öffnet, tragen Sie das bestehende...
- Seite 17 LD80SL Email einrichten Richten Sie hier Ihr Email Konto ein, über das die Kamera Emails versenden kann, wenn Ereignisse stattgefunden haben. Ereignisse sind in diesem Fall Bewegungsereignisse, die Sie in der Kamera freigeschalten und einrichten können. folgende Eintragungen sind erforderlich:...
- Seite 18 LD80SL Videoeigenschaften Hier können die Eigenschaften für den Hauptstream und den Sub-Stream eingestellt werden. Es sind hier in der Regel keine Änderungen erforderlich.
- Seite 19 LD80SL Bild und OSD Unter Bild können Sie sämtliche Einstellungen zum Bild nach Bedarf anpassen. Bei dieser Kamera lässt sich im Tag-/Nacht Modus ein Tageslichtscheinwerfer zuschalten, der in der Helligkeit von 0 bis 100% eistellbar ist. Unter (On Screen Display) können Sie Datum und Text im Bild...
- Seite 20 LD80SL Ereignis Grundlegendes Ereignis Veränderungen im Bild werden erkannt und können dazu verwendet werden ein Email mit dem Bild zu versenden. Hier ist die Einschränkung auf menschliche Bewegung möglich. Ziehen Sie mit der Maus über das Bild und markieren Sie den Bereich der ausgewertet werden soll. Legen Sie einen...
- Seite 21 LD80SL Ereignis Intelligentes Ereignis Veränderungen im Bild werden erkannt und können dazu verwendet werden ein Email mit dem Bild zu versenden. Hier ist die Einschränkung Mensch und Fahrzeug möglich. Markieren Sie mit der Maus Bereiche oder Linien die ausgewertet werden sollen. Probieren Sie verschiedene Schwellwerteinstellungen und Empfindlichkeiten um auf das gewünschte Wergebnis zu kommen und klicken Sie auf...
- Seite 22 LD80SL Speicherung Bewegungen und Intelligentes Ereignis Bewegung en im Bild werden erkannt und können auf dem bereits integrieten 4GB eMMC-Speicher abgespeichert werden. In unserem Beispiel haben wir allgemeine Bewegungen (gelb) gewählt. An dieser Stelle möchten wir darauf hinweisen, dass Bewegungs- erkennungen nur möglich sind, wenn auch das Bild der Kamera...
- Seite 23 LD80SL Speicherungverwaltung Formatieren Als Vorbereitung muss der integriete 4GB eMMC-Speicher formatiert werden. Im folgendem Beispiel haben wir die Aufzeichung zu 100% für Videos festgelegt. Wählen Sie unten den eMMC-Speicher aus Format und klicken Sie oben auf Warten Sie bis der Balken durchgelaufen ist.
- Seite 24 LD80SL Wiedergabe Gehen Sie oben in der Auswahl auf Wiedergabe. Im Feld rechts wählen Sie den Tag aus. Darunter können Sie bei Bedarf den Zeitbereich eingrenzen. Wählen Sie jetzt den Dateityp für den Sie eine Aufzeichnug eingerichtet haben. In unserem Beispiel haben wir allgemeine Bewegungen gewählt (gelb).
- Seite 25 LD80SL Dateien Herunterladen und Speichern Nachdem Sie unten den Pfeil geklickt haben, öffnet sich der Dialog in dem die aufgezeichnten Dateien gelistet werden. Zum Sichern einzelner Dateien markieren Sie diese und klicken dann ganz oben auf den Pfeil Herunterladen . Die Dateien werden dann in dem Ordner gespeichert, der unter Lokale Konfiguration / Heruntergeladene Dateien festgelegt wurde.
- Seite 26 LD80SL Einstellungen rücksetzen Wenn Sie d en Lieferzustand wieder herstellen wollen, Instandhaltung Vorgabe gehen Sie auf und setzen Sie alle Parameter zurück. Die Kamera befindet sich dann wieder in dem Zustand wie Sie sie erhalten haben.
- Seite 27 LD80SL Automatische Wartung Hier können Sie manuell einen Neustart durchführen oder in Zeitabständen den Neustart automatisch veranlassen. Die eingestellten Parameter werden dabei nicht verändert.
- Seite 28 amera in der Fritzbox einrichten...
- Seite 29 LD80SL Türkamera für Fritzfons Mit de m Anruf von der Türstation lässt sich das Livebild der Türkamera auf bis zu 4 Fritzfons übertragen. Das Livebild wird jede Sekunde akualisiert. Telefoniegeräte Gehen Sie im FritzOS auf und öffnen Sie den Dialog Türsprechanlage am Port FON1.
- Seite 30 LD80SL Livebild eintragen Wechseln Sie unter Telefoniegeräte vom Dialog Geräteübersicht in den Dialog Live-Bild. Übertragen Sie dorthin die Live-Bild-URL http://admin:admin@192.168.10.45/snap.jpg Setzen Sie das Abrufintervall auf 1 und klicken Sie OK. Heimnetz Live-Bild Im Fritzfon unter können Sie das Bild prüfen.
- Seite 31 LD80SL Pushmail einrichten Bei der Pushmail, die wir hier einrichten, wird in dem Moment in dem ein Besucher klingelt eine Email mit Bild gesendet. So haben Sie immer die Kontrolle, wer bei Ihnen geklingelt hat. Die Fritzbox verlangt für die Pushmail eine https-Verschlüsselung.
- Seite 32 LD80SL Pushmail einrichten Anwenden Nach dem Klick auf erscheint das Eingabefenster. Tragen Sie hier das Land mit der Abkürzung ein, die IP-Adresse 2023 der Kamera und das Jahr, hier . Diese Angaben sind ausreichend. OKAY Klicken Sie auf Anschliessend klicken Sie auf Ermöglichen...
- Seite 33 LD80SL Pushmail einrichten Bevor wir die Pushmail in der Fritzbox freischalten können, müssen auch die Eintragungen im Dialog Türsprechanlage und Heimnetz geändert werden auf https://admin:admin@192.168.10.110./snap.jpg System Pushservice und scrollen Sie Danach gehen Sie auf nach unten bis auf Telefonie Anrufe , setzen dort das Häckchen...
- Seite 34 Anwendungen im L-TEK Shop professionellen Verwaltung und Aufzeichnung IP Kameras...
- Seite 35 Entdecken Sie die Möglichkeiten mit L-TEK Apps...
- Seite 36 Montage...
- Seite 37 LD80SL Montage der Kamera Lösen Sie die Imbusschraube und nehmen Sie das Gehäuse ab. Nehmen Sie das Kamera- auge mit den Anschlussteilen aus dem Unterteil. Schrauben Sie das Unterteil mit den vorbereiteten Dübeln und Schrauben überhalb des Kabelauslasses fest oder verwenden Sie die Wandhalterung.
- Seite 38 LD80SL Montage der Kamera Die Kamera ist für Deckenmontage vorgesehen und hat einen horizontalen Erfassungebereich von über 100° und vertikal ca. 65°. Der Bildausschnitt bei Verwendung von Fritzfons wird bedingt durch das DECT-Display beidseitig etwas abgeschnitten.
- Seite 39 LD80SL Kamera über LAN anschlie en ß Hier sehen Sie den Anschluss der Kamera mit passiver PoE Speisung. Dabei befindet sich das Netzgerät für die Kamera im Bereich der Fritzbox. Verbinden Sie en PoE Adapter mit der Kamera und dem LAN Kabel. Dort wo sich die Fritzbox befindet verbinden Sie ebenfalls einen PoE Adapter mit dem Netzgerät...
- Seite 40 LD80 Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit Netzteil, das sich unmittelbar in der Umgebung der Kamera befindet. ine Steckdose für das Netzteil wird dort benötigt. Die LAN Verbindungsleitung ist ein CAT Kabel bei dem an den Kabelenden der werkzeuglose RJ45 Stecker angebracht werden muß.
- Seite 41 LD80SL WLAN Brücke Die nächträgliche Verlegung eines LAN Kabels ist oft mit erheblichem Aufwand verbunden. Durch die Mesh WLAN Vernetzung von AVM lässt sich eine sehr gute WLAN Übertragung in Haus und Garten realisieren, so dass unterbrechungsfreie Übertragungen von Kameras bis 4K Übertragungsrate möglich werden.
- Seite 42 LD80 LAN Kabel - Fachwissen Die Prinzipschaltung zeigt die Verbindung zwischen Router und Kamera gemäß dem am meisten verbreiteten Standard T568B, woraus sich die Zuordnung der Adernfarben ergibt. Die Versorgung der Kamera erfolgt über das LAN Kabel (PoE). Die Router Empfangsseite benutzt die Pole 1+2 und d Sendeseite 3+6.
- Seite 43 LD80SL Technische Daten Bildsensor 1/2,8" SONY Starvis Objektiv Auflösung Bildrate Megapixel ( 3840 2160 25 1080P(1920× 1080) Aufzeichnung 4 GB integrierte Speciherkarte Brennweite Bilderfassungswinkel horizontal >100 vertikal Schwenkbereich horizontal vertikal Lichtempfindlichkeit 0,01lux 0,0lux mit IR Beleuchtung Nachtsicht Scheinwerfer max. 30m (...
- Seite 44 Telekommunikation © L-TEK Telekommunikation Stand November 2023 technische Änderungen vorbehalten...
