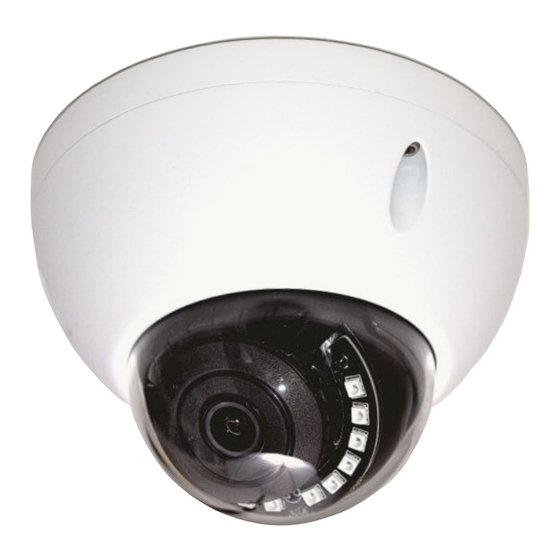

Mini-Dome HD Farbkamera mit 2 Megapixel
■
hochempfindliches SONY STARVIS Objektiv
■
Nachtsicht in Farbe auch ohne IR
■
Außenkamera wetterfest IP66
■
Bilderfassungswinkel 90°
■
Verbindung LAN
■
PoE 48V nach IEEE 802.3af
■
Metallgehäuse
■
Haustür-Videokamera für
L-TEK a/b Türsysteme und Videoüberwachung
IP Kamera LDM20P
Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für L-TEK LDM20P
Inhaltszusammenfassung für L-TEK LDM20P
- Seite 1 Mini-Dome HD Farbkamera mit 2 Megapixel ■ hochempfindliches SONY STARVIS Objektiv ■ Nachtsicht in Farbe auch ohne IR ■ Außenkamera wetterfest IP66 ■ Bilderfassungswinkel 90° ■ Verbindung LAN ■ PoE 48V nach IEEE 802.3af ■ Metallgehäuse ■ Haustür-Videokamera für L-TEK a/b Türsysteme und Videoüberwachung Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
IP Adresse ändern / DHCP Technischer Support Web Plugin installieren Benutzername und Passwort Lieferumfang 1 Kamera LDM20P 3 LAN Patchkabel 2m 4 Netzteil 12V / 1000mA DC 5 PoE Adapterpaar 12V 6 2xRJ45 Stecker werkzeuglos 7 IP Search Tool (Download) -
Seite 3: Anschlüsse
LDM20P Anschlüsse 1 Netzwerkanschluss RJ45 2 Versorgungsspannung 12V Abmessungen... -
Seite 4: Allgemeine Informationen
(z. B. Kurzschluss, Brand, elektrischer Schlag usw.), wenn das Gerät nicht bestimmungsgemäß, wie hier beschrieben, eingesetzt wird. Beachten Sie die Sicherheitshinweise! Haftungsausschluss! L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch, sollten diese aus fehlender Betriebsbereitschaft der Kamera hergeleitet werden. Rücknahme und Recycling Informationen zum Elektro- und Elektronikgerätegesetz (ElektroG). -
Seite 5: Sicherheitshinweise
LDM20P Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch der DSL Router / Switch ist vom Strom- und Telefonnetz zu trennen. -
Seite 6: Anwendung Der Kamera
LDM20P Anwendung der Kamera Diese IP-Kamera ist für die Videoüberwachung des Eingangsbreiches in Verbindung mit einer L-TEK Türsprechanlage oder als Teil einer L-TEK Videoüberwachungsanlage an einer AVM Fritzbox vorgesehen. Eine andere Art der Anwendung wird hier nicht behandelt. Verwendung als Türkamera Diese IP-Kamera ist eine von der Türstation abgesetzte Kamera. -
Seite 7: Kameratest Vor Dem Einbau
LDM20P Kameratest vor dem Einbau Stellen sie zuerst den Testaufbau her, um zu prüfen ob die Kamera in Ihrem Netzwerk funktioniert. Verwenden Sie dazu die mitgelieferten und auf die Kamera abgestimmten Teile Netzteil 12V RJ45 Patchkabel Für den Testaufbau benötigen Sie das Netzgerät und das Patchkabel. -
Seite 8: Konfiguration Der Kamera
Um die Einstellung der Kamera zu überprüfen installieren Sie die Anwendung IP Search Tool auf Ihrem Computer. Das IP Search Tool finden im L-TEK Telecom Shop unter Video Kameras und im Download Bereich. Nach dem Starten des IP Search Tools wird die im Netzwerk befindliche Kamera angezeigt. - Seite 9 LDM20P Konfiguration der Kamera IP Adresse ändern / DHCP Die Kamera muß auf den Adressbereich der Fritzbox angepasst werden. Dazu die betreffende Kamera auswählen und DHCP anklicken (Dynamic Host Configuration Protokoll). Damit kann die Fritzbox der Kamera eine freie IP Adresse Adressbereich zuweisen. Weiter unten geben wir die ab Werk voreingestellten Werte für Username: admin...
-
Seite 10: Web Plugin Installieren
LDM20P Konfiguration der Kamera Web Plugin installieren Geben Sie die neue IP-Adresse der Kamera in unserem Beispiel 192.168.178.85 in die Adresszeile des Internet Browsers ein. Verwenden Sie das Format http://192.168.178.85/ sowie den Internet Explorer oder Safari Es öffnet sich die Administratorseite der Kamera. Sie werden aufgefordert das Web Plugin zu installieren. -
Seite 11: Benutzername Und Passwort
LDM20P Konfiguration der Kamera Benutzername und Passwort Nach erfolgreicher Installation des Web Plugins geben Sie erneut die IP Adresse der Kamera im Browser ein. Es erscheint die Administratorseite der Kamera. Wählen Sie oben rechts die Sprache Deutsch aus. Geben Sie danach als Benutzername: admin und als Passwort: admin ein. -
Seite 12: Kameraeinstellungen
LDM20P Konfiguration der Kamera Kamera Einstellungen Die Kamera besitzt eine ganze Reihe von Einstellmöglichkeiten. Diese können Sie weitgehend unverändert lassen. Sollten Sie etwas verstellen und nicht zurückfinden, können Sie jederzeit wieder auf die Werkseinstellung zurückgehen. Uhrzeit einstellen System / Systemeinstellungen / Datum/Zeit... -
Seite 13: Firmware-Update
Tipp: Hauseingangsbeleuchtung zeitgesteuert einschalten oder mit Bewegungsmelder. So haben Sie auch dann ein Bild. Firmwareupdate führen Sie keinesfalls einen Firmwareupdate durch, mit aus dem Internet herunter geladenen Dateien. Sofern im L-TEK Shop keine Firmware für die Kamera angeboten wird ist kein Update erforderlich. -
Seite 14: Konfiguration Der Fritzbox
Öffnen Sie die Fritzbox-Software und gehen Sie auf Heimnetz / Netzwerk / Netzwerkverbindungen. Dort finden sie die neu registrierte Kamera. Klicken Sie auf Bearbeiten und geben Sie der Kamera einen Namen z.B. L-TEK-LDM20P. Darunter sehen Sie nocheinmal welche IP Adresse die Fritzbox für die Kamera vergeben hat. -
Seite 15: Türkamera Einrichten
Nach erfolgter Montage im Hauseingangsbereich kann das Kamerabild zunächst wieder im Administratorfenster betrachtet werden. Im nächsten Schritt geht es nun darum das Kamerabild bei einem Türanruf auf den DECT Telefonen der Fritzbox anzuzeigen um so die L-TEK Türsprechanlage zu einer Videotürsprechanlage zu ergänzen. - Seite 16 Konfiguration der Fritzbox Türkamera einrichten Mit den AVM DECT Telefonen lässt sich auf einfache Weise eine L-TEK Türsprechanlage zur Videotürsprechanlage erweitern. Die Videoübertragung mit DECT ist jedoch nur als Standbild möglich. Das Standbild wird etwa jede Sekunde aktualisiert. Mit der Videokamera LC20P lässt sich das Bild des Eingangsbereiches auf bis zu vier DECT Telefone gleichzeitig übertragen.
- Seite 17 LDM20P Konfiguration der Fritzbox Türkamera einrichten Um das Kamerabild auf die DECT Telefone zu übertragen, begeben wir uns wieder zu den Einstellungen der Fritzbox. Gehen Sie zu DECT/Internetdienste/Live-Bild/neues Live-Bild hinzufügen. Tragen Sie dort für die Kamera einen Namen ein z.B. Hauseingang.
- Seite 18 LDM20P Konfiguration der Fritzbox Türkamera einrichten Als letzte Einstellung muß das Kamerabild noch denjenigen DECT Telefonen zugeteilt werden, die bei Türruf signalisieren und das Live-Bild anzeigen sollen. In unserem Beispiel haben wir den Anschluss FON1 bereits als a/b Türsprechanlage eingerichtet. Dadurch erscheint folgender Dialog wenn wir Anschluss FON1 auswählen.
- Seite 19 Übersicht Telefoniegeräte), die ausgehende Rufnummer und die Zeichenfolge für den Türöffner. Das ist für L-TEK Türsprechanlagen #. Sie können also die Tür durch Drücken von # oder mit der Taste Türöffner über die DECT Telefone betätigen. Zuletzt kommt die Einstellung für das Live-Bild: Geben Sie den Pfad für die Live-Bild Übertragung...
-
Seite 20: Benutzername Und Passwort
Gehen Sie auf Einstellungen und Benutzerverwaltung. Wählen Sie Benutzer hinzufügen und bleiben Sie auf der Benutzergruppe Administrator. In unserem Beispiel hier verwenden wir als weiteren Benutzernamen l-tek und als Passwort admin1234 (wird unsichtbar mit Punkten angezeigt). Verwenden Sie nur Buchstaben groß oder klein und Zahlen. - Seite 21 LDM20P Benutzername und Passwort Nachdem nun weitere Benutzer angemeldet wurden, verändern wir die Werkseinstellung, also den obersten Eintrag in der Liste der Benutzer. Als Benutzername bleibt admin. Wählen Sie nun ein neues Passwort mit mindesten 8 Zeichen (Buchstaben klein und groß...
- Seite 22 LDM20P Benutzername und Passwort Es öffnet sich der Dialog für die Sicherheitsabfrage. Geben Sie Ihre drei Antworten ein und klicken Sie auf Weiter. Geben Sie ein neues Passwort ein und bestätigen Sie dieses. Klicken Sie auf Weiter um den Vorgang abzuschließen.
- Seite 23 LDM20P Benutzername und Passwort Werkseinstellungen Wenn Sie die Werkseinstellungen wieder herstellen, werden alle selbst eingetragenen Benutzer gelöscht und der Werkszugang mit Benutzername admin und Passwort admin hergestellt. Gehen Sie dazu auf System Einstellungen und Standard/Update und klicken Sie auf Werkseinstellungen wieder herstellen.
- Seite 24 LDM20P Benutzername und Passwort Als letzte Möglichkeit kann das das Passwort File ausgelesen und an den Hersteller gesendet werden. Öffnen Sie dazu wieder das Search Tool, selektieren Sie die betreffende Kamera und klicken Sie rechts unten auf Forget Password. Klicken Sie als 1. Schritt im Fenster Forget Password auf Export und speichern Sie die Datei zunächst auf Ihrem Computer.
-
Seite 25: Montage Der Kamera
LDM20P Montage der Kamera Die vandalismussichere Mini-Domekamera LDM20P eignet sich sowohl für Wand- als auch für Deckenmontage. Bei Wandmontage ist die Wandhalterung erforderlich, da die Kamera nach unten gerichtet sein muß. Der Erfassungsbereich der Kamera hat ca. 90° horizontal und 60° vertikal. -
Seite 26: Sony Starvis Objektiv
Betrieb sind und Strom verbrauchen. Gerade in der Nacht wenn die Infrarot LEDs zugeschaltet werden steigt der Strombedarf. Die neuen L-TEK Kameras haben die Möglickeit das IR-Licht abzuschalten. Gute Kameras zeigen auch noch ein Bild in der Nacht, wenn die Straßenbeleuchtung gut ist oder es eine eine Außenbeleuchtung gibt... -
Seite 27: Kamera Über Lan Anschließen
Die folgende Grafik zeigt den Anschluß der Kamera mit 12V PoE Speisung. Dabei befindet sich das Netzgerät für die Kamera im Bereich der Fritzbox. Für die Kamera LDM20P mit Wandhalterung ist keine Leerdose oder Anschlußbox erforderlich. Das Gehäuse bietet ausreichend Platz um die Anschlüsse unterzubringen. -
Seite 28: Kamera Über Lan Anschliessen
LDM20P Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit Netzteil, das sich unmittelbar in der Umgebung der Kamera befindet. Bei der Kamera mit Wandhalterung ist keine Leerdose erforderlich. Die Anschlüsse werden in der Wandhalterung untergebracht. -
Seite 29: Kamera Über Poe Anschließen
LDM20P Kamera über PoE anschließen hier sehen Sie den Anschluss der Kamera über einen PoE Switch. Hierbei wird die Kamera mit 48V nach IEEE 802.3af Standard versorgt. Welche Vorteile hat die PoE Spannungsversorgung mit 48V Ein zentrales Netzgerät für mehrere Kameras Weniger Kabelverluste und damit höhere Leitungslängen... -
Seite 30: Lan-Kabel - Fachwissen
LAN Kabel - Fachwissen Die Prinzipschaltung zeigt die Verbindung zwischen Router und Kamera gemäß dem am meisten verbreiteten Standard T568B, woraus sich die Zuordnung der Adernfarben ergibt. Die Versorgung der Kamera erfolgt über das LAN Kabel (PoE). Die Router Empfangsseite benutzt die Pole 1+2 und die Sendeseite 3+6. Die anderen Pole werden für die Spannungsversorgung verwendet. -
Seite 31: Technische Daten
LDM20P Technische Daten LDM20P Bildsensor 1/2,9" SONY STARVIS Objektiv Auflösung / Bildrate 2 Megapixel (1920x1080) Full-HD 1080P(1920× 1080) 30fps 480P(720 × 480) 30fps Brennweite 3,6mm feste Brennweite Bilderfassungswinkel horizontal 90 Grad vertikal 60 Grad Schwenkbereich horizontal 350 Grad vertikal 50 Grad... -
Seite 32: Technischer Support
Unser technischer Support setzt voraus, dass Sie die Bedienungsanleitung aufmerksam und vollständig studiert haben. Sollten weitere Fragen entstehen besuchen Sie den L-TEK Shop. Dort erhalten Sie zusätzliche Hilfestellung. Sollten wir Ihr Problem auch dann nicht lösen, senden Sie uns bitte Ihr Anliegen im Formularfeld www.l-tek.net/Technischer Support oder per Email an:...
