Seneca R-PASS Installationshandbuch Seite 4

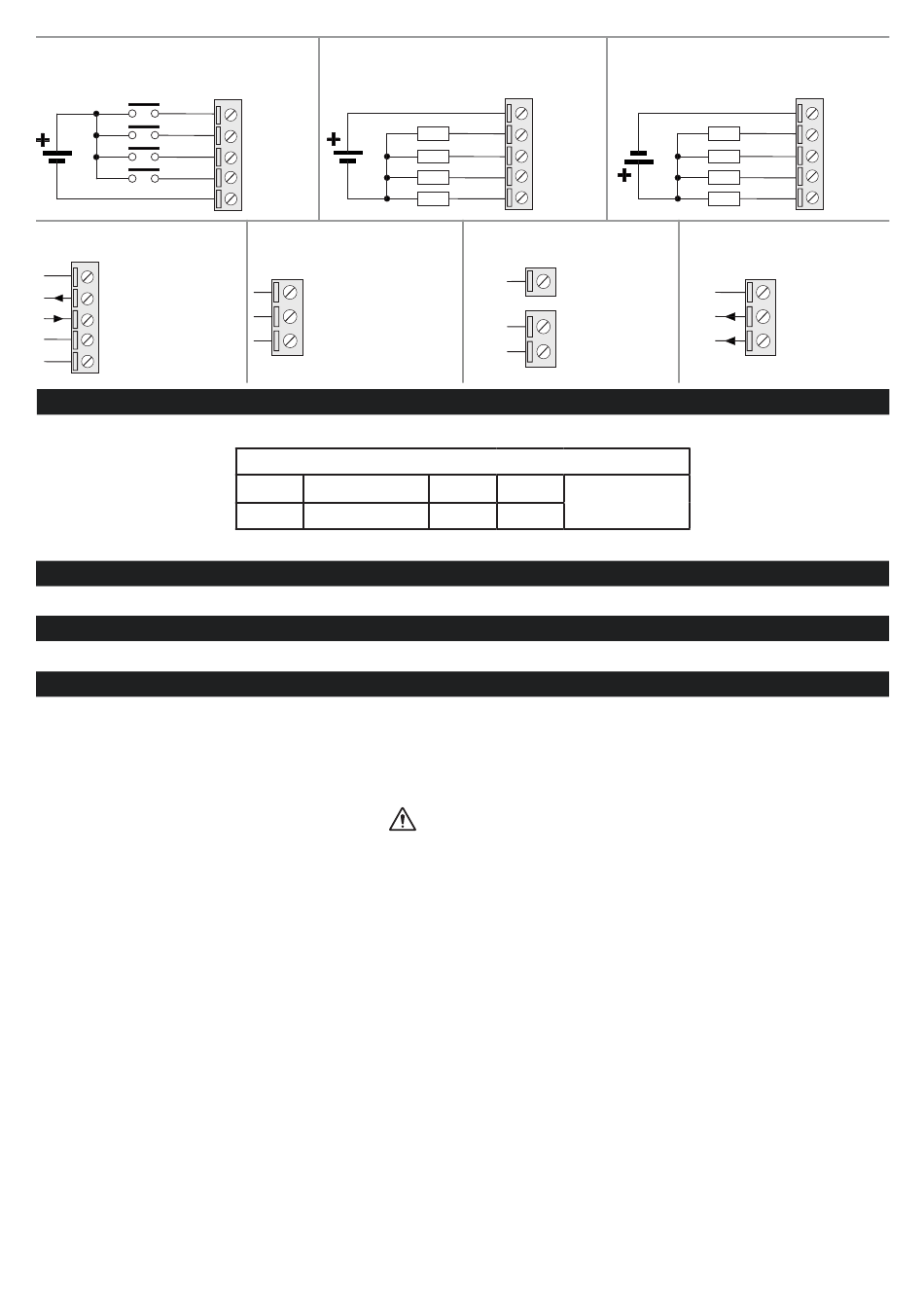

DIGITAL INPUT
12÷24Vdc
RS232 / RS485 (COM1)
(GEMEIN)
58 - CC (COMUNE)
59 - Tx (RS232)
60 - Rx (RS232)
61 - A (RS485)
62 - B (RS485)
DIP-SWITCH
Die DIP-SWITCHES auf der Geräterückseite haben die folgenden Funktionen:
Um zum DIP-SWITCH zu gelangen, muss der Geräteboden entfernt werden.
NORMEN FÜR ETHERNET-VERBINDUNG
Für die Ethernet-Verkabelung zwischen den Geräten ist die Verwendung des Kabels CAT5 oder CAT5e nicht abgeschirmt vorgesehen.
WERKSEINSTELLUNG
Die Default-IP-Adresse des Moduls ist statisch: 192. 168. 90. 101(LAN)
WEBSERVER
Für den Zugriff auf den Konfigurations-Webserver mit der oben genannten Werks-IP-Adresse verwenden Sie die folgenden
Anmeldeinformationen: Benutzername: admin; Passwort: admin; Port: 8080
Beispiel: Zugriff auf den Webserver vom LAN-Port: http://192. 168. 90. 101:8080
IN DEMSELBEN ETHERNET-NETZWERK KEINE GERÄTE MIT DERSELBEN IP-ADRESSE VERWENDEN
MI00555-2-DE
DIGITAL OUTPUT
PNP
12÷24Vdc
44 - DI4
43 - DI3
LOAD
42 - DI2
LOAD
41 - DI1
LOAD
40 - CI
LOAD
RS485 (COM2)
(GEMEIN)
63 - CC (COMUNE)
64 - A
65 - B
DIP1
RESERVIERT
DIP2
RESERVIERT
INSTALLATIONSHANDBUCH
45 - CO
46 - DO1
47 - DO2
48 - DO3
49 - DO4
CAN OPEN
53 - GND
56 - L
57 - H
SW1
DIP3
ON
DEFAULTEIN-
STELLUNGEN
DIP4
ON
ACHTUNG
DIGITAL OUTPUT
NPN
12÷24Vdc
LOAD
LOAD
LOAD
LOAD
AUX-VERSORGUNG
50 - GND
51 - +12V
52 - +12V
45 - CO
46 - DO1
47 - DO2
48 - DO3
49 - DO4
4/4
