Seneca R-PASS Installationshandbuch Seite 3

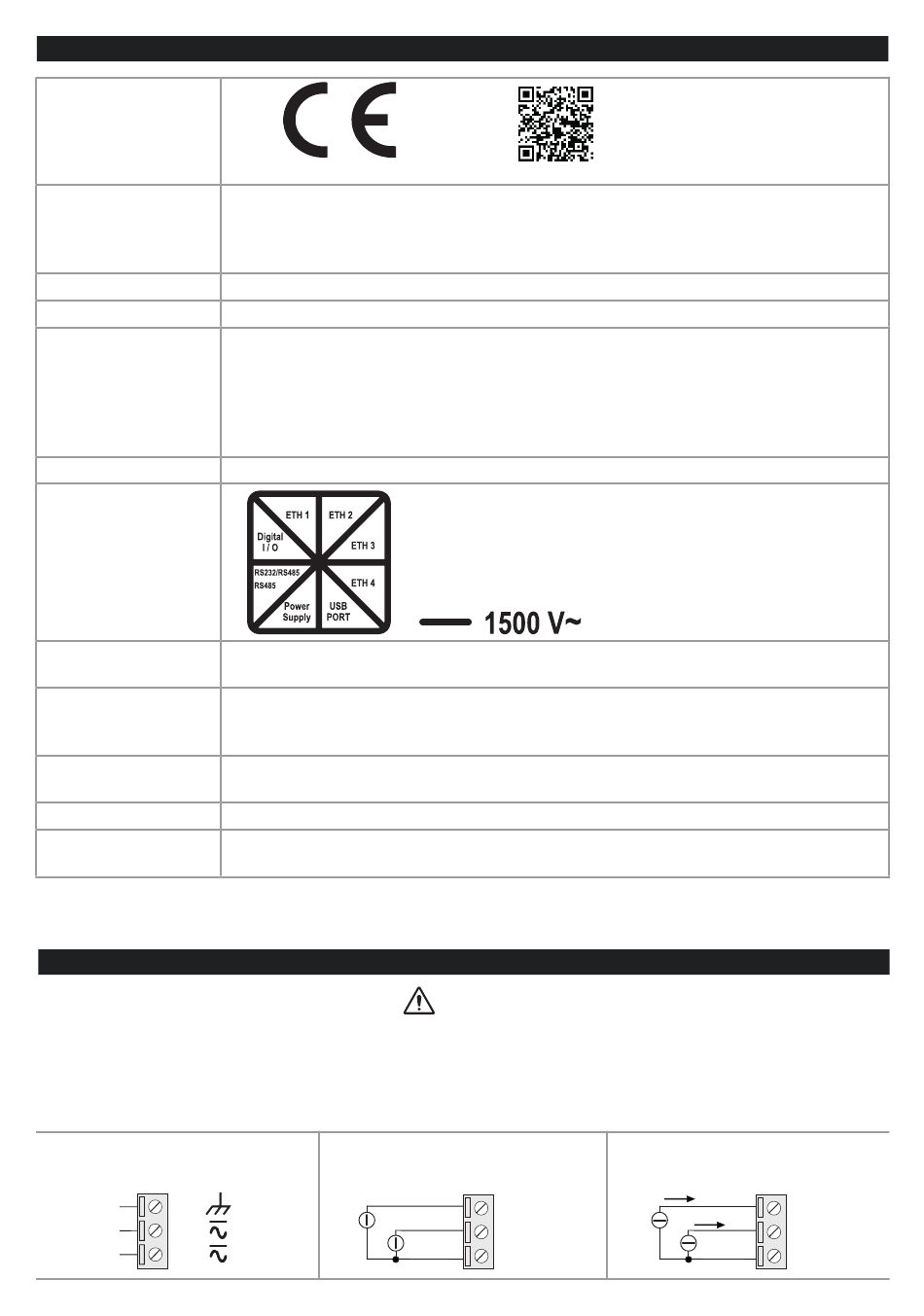

TECHNISCHE SPEZIFIKATIONEN
ZERTIFIZIERUNGEN
UMGEBUNGSBEDINGUNGEN
MONTAGE
ANSCHLÜSSE
KOMMUNIKATIONSPORTS
STROMVERSORGUNGEN 10 ÷ 40Vdc; 19 ÷ 28Vac; Max 8W
ISOLIERUNG
DIGITALAUSGÄNGE
DIGITALEINGÄNGE
ANALOGE
EINGÄNGE
AUSGANGAUX-SPANNUNG 12Vdc; Max. 50mA
WI-FI
(nur R-PASS-W)
Mittels des seitlichen Anschlusses hat man die Möglichkeit des Hinzufügens von Moduloptionen. Für weitere Informationen
zu Zubehörteilen und Moduloptionen siehe die auf Seite 1 angegebene Website oder scannen Sie den QR-CODE ein.
ELEKTRISCHE ANSCHLÜSSE
Das Modul vor dem Anschließen der Eingänge und der Ausgänge ausschalten.
Um die Anforderungen der elektromagnetischen Störfestigkeit zu erfüllen:
-verwenden Sie abgeschirmte Kabel für die Signale;
-schließen Sie die Abschirmung an die bevorzugte Erdung des Instrumentes an;
- halten Sie die abgeschirmten Kabel von den Leistungskabeln entfernt (Transformatoren, Geber, Motoren, usw.).
STROMVERSORGUNG
23 -
24 -
25 -
MI00555-2-DE
https://www.seneca.it/products/r-pass/doc/CE_declaration
Betriebstemperatur: von -25°C bis +65 °C
Feuchtigkeit: 10% ÷ 90 % nicht kondensierend
Lagertemperatur: von -30°C bis +80°C
Schutzgrad: IP20
DIN-Schiene 35 mm IEC EN 60715
Ausziehbare Klemmleiste Abstand 3,5 mm, max. Kabelquerschnitt 1,5 mm
1 USB-Steckverbindung A
4 Ethernet-Ports RJ45 (nur Version mit 4 Ethernet-Anschlüssen)
2 Ethernet-Ports RJ45 nur Version mit 2 Ethernet-Anschlüssen
1 über Software konfigurierbarer serieller Port RS485/RS232
1 serieller Port RS485
1 Micro-USB speziell für Debug
OptoMOS® 30Vdc, max. 25mA
Anzahl der Kanäle: 4
Anzahl der Kanäle: 4, Stromaufnahme: 2,2 mA
Spannungseingang: 0÷30V, Schwelle ON > 9V, Schwelle OFF < 8V
Entspricht IEC6113-2 Type 1 & 3
Spannung 0 ÷ 30Vdc, Impedanz 20kΩ
Strom 0 ÷ 25 mA, Impedanz ~ 50Ω
Integriertes WiFi 802.11 b/g/n, Band 2.4 ÷ 2,4835GHz, max. Ausgangsleistung: 17dBm (50mW)
ANALOG INPUT
SPANNUNG
+
+
INSTALLATIONSHANDBUCH
ACHTUNG
ANALOG INPUT
STROM
55 - AI2
54 - AI1
53 - GND
2
mA
55 - AI2
mA
54 - AI1
53 - GND
3/4
