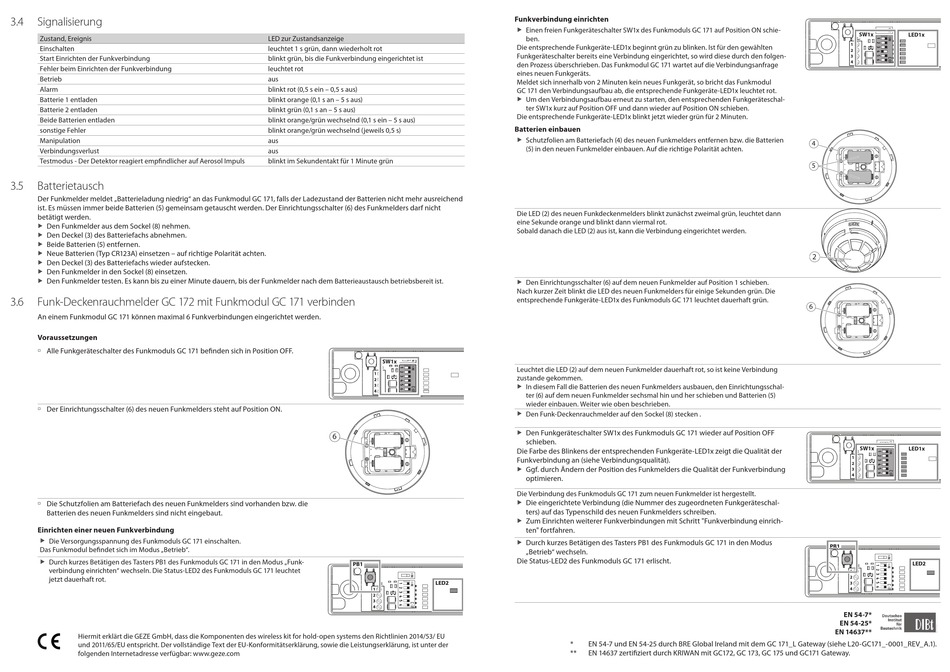

3.4
Signalisierung
Zustand, Ereignis
Einschalten
Start Einrichten der Funkverbindung
Fehler beim Einrichten der Funkverbindung
Betrieb
Alarm
Batterie 1 entladen
Batterie 2 entladen
Beide Batterien entladen
sonstige Fehler
Manipulation
Verbindungsverlust
Testmodus - Der Detektor reagiert empfindlicher auf Aerosol Impuls
3.5
Batterietausch
Der Funkmelder meldet „Batterieladung niedrig" an das Funkmodul GC 171, falls der Ladezustand der Batterien nicht mehr ausreichend
ist. Es müssen immer beide Batterien (5) gemeinsam getauscht werden. Der Einrichtungsschalter (6) des Funkmelders darf nicht
betätigt werden.
Den Funkmelder aus dem Sockel (8) nehmen.
X
Den Deckel (3) des Batteriefachs abnehmen.
X
Beide Batterien (5) entfernen.
X
Neue Batterien (Typ CR123A) einsetzen – auf richtige Polarität achten.
X
Den Deckel (3) des Batteriefachs wieder aufstecken.
X
Den Funkmelder in den Sockel (8) einsetzen.
X
Den Funkmelder testen. Es kann bis zu einer Minute dauern, bis der Funkmelder nach dem
X
3.6
Funk-Deckenrauchmelder GC 172 mit Funkmodul GC 171 verbinden
An einem Funkmodul GC 171 können maximal 6 Funkverbindungen eingerichtet werden.
Voraussetzungen
à Alle Funkgeräteschalter des Funkmoduls GC 171 befinden sich in Position OFF.
à Der Einrichtungsschalter (6) des neuen Funkmelders steht auf Position ON.
à Die Schutzfolien am Batteriefach des neuen Funkmelders sind vorhanden bzw. die
Batterien des neuen Funkmelders sind nicht eingebaut.
Einrichten einer neuen Funkverbindung
X
Die Versorgungsspannung des Funkmoduls GC 171 einschalten.
Das Funkmodul befindet sich im Modus „Betrieb".
Durch kurzes Betätigen des Tasters PB1 des Funkmoduls GC 171 in den Modus „Funk-
X
verbindung einrichten" wechseln. Die Status-LED2 des Funkmoduls GC 171 leuchtet
jetzt dauerhaft rot.
Hiermit erklärt die GEZE GmbH, dass die Komponenten des wireless kit for hold-open systems den Richtlinien 2014/53/ EU
und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung, sowie die Leistungserklärung, ist unter der
folgenden Internetadresse verfügbar: www.geze.com
LED zur Zustandsanzeige
leuchtet 1 s grün, dann wiederholt rot
blinkt grün, bis die Funkverbindung eingerichtet ist
leuchtet rot
aus
blinkt rot (0,5 s ein – 0,5 s aus)
blinkt orange (0,1 s an – 5 s aus)
blinkt grün (0,1 s an – 5 s aus)
blinkt orange/grün wechselnd (0,1 s ein – 5 s aus)
blinkt orange/grün wechselnd (jeweils 0,5 s)
aus
aus
blinkt im Sekundentakt für 1 Minute grün
Batterieaustausch betriebsbereit ist.
SW1x
6
PB1
PB1
SW2
SW2
GC161
GC151
GC151
GC161
LED2
LED2
1
24V
24V
1
1
2
GND
GND
2
2
3
MRB
MRB
3
3
4
AS
AS
4
4
KL1
KL1
SW1
SW1
LED1
LED1
Funkverbindung einrichten
Einen freien Funkgeräteschalter SW1x des Funkmoduls GC 171 auf Position ON schie-
X
ben.
Die entsprechende Funkgeräte-LED1x beginnt grün zu blinken. Ist für den gewählten
Funkgeräteschalter bereits eine Verbindung eingerichtet, so wird diese durch den folgen-
den Prozess überschrieben. Das Funkmodul GC 171 wartet auf die Verbindungsanfrage
eines neuen Funkgeräts.
Meldet sich innerhalb von 2 Minuten kein neues Funkgerät, so bricht das Funkmodul
GC 171 den Verbindungsaufbau ab, die entsprechende Funkgeräte-LED1x leuchtet rot.
Um den Verbindungsaufbau erneut zu starten, den entsprechenden Funkgeräteschal-
X
ter SW1x kurz auf Position OFF und dann wieder auf Position ON schieben.
Die entsprechende Funkgeräte-LED1x blinkt jetzt wieder grün für 2 Minuten.
Batterien einbauen
Schutzfolien am Batteriefach (4) des neuen Funkmelders entfernen bzw. die Batterien
X
(5) in den neuen Funkmelder einbauen. Auf die richtige Polarität achten.
Die LED (2) des neuen Funkdeckenmelders blinkt zunächst zweimal grün, leuchtet dann
eine Sekunde orange und blinkt dann viermal rot.
Sobald danach die LED (2) aus ist, kann die Verbindung eingerichtet werden.
Den Einrichtungsschalter (6) auf dem neuen Funkmelder auf Position 1 schieben.
X
Nach kurzer Zeit blinkt die LED des neuen Funkmelders für einige Sekunden grün. Die
entsprechende Funkgeräte-LED1x des Funkmoduls GC 171 leuchtet dauerhaft grün.
Leuchtet die LED (2) auf dem neuen Funkmelder dauerhaft rot, so ist keine Verbindung
zustande gekommen.
In diesem Fall die Batterien des neuen Funkmelders ausbauen, den Einrichtungsschal-
X
ter (6) auf dem neuen Funkmelder sechsmal hin und her schieben und Batterien (5)
wieder einbauen. Weiter wie oben beschrieben.
Den Funk-Deckenrauchmelder auf den Sockel (8) stecken .
X
Den Funkgeräteschalter SW1x des Funkmoduls GC 171 wieder auf Position OFF
X
schieben.
Die Farbe des Blinkens der entsprechenden Funkgeräte-LED1x zeigt die Qualität der
Funkverbindung an (siehe Verbindungsqualität).
Ggf. durch Ändern der Position des Funkmelders die Qualität der Funkverbindung
X
optimieren.
Die Verbindung des Funkmoduls GC 171 zum neuen Funkmelder ist hergestellt.
Die eingerichtete Verbindung (die Nummer des zugeordneten Funkgeräteschal-
X
ters) auf das Typenschild des neuen Funkmelders schreiben.
Zum Einrichten weiterer Funkverbindungen mit Schritt "Funkverbindung einrich-
X
ten" fortfahren.
Durch kurzes Betätigen des Tasters PB1 des Funkmoduls GC 171 in den Modus
X
„Betrieb" wechseln.
Die Status-LED2 des Funkmoduls GC 171 erlischt.
*
EN 54-7 und EN 54-25 durch BRE Global Ireland mit dem GC 171_L Gateway (siehe L20-GC171_-0001_REV_A.1).
**
EN 14637 zertifiziert durch KRIWAN mit GC172, GC 173, GC 175 und GC171 Gateway.
SW1x
LED1x
4
5
2
6
SW1x
LED1x
PB1
SW2
PB1
SW2
GC161
GC151
GC151
GC161
LED2
LED2
1
24V
1
24V
1
2
GND
GND
2
2
3
MRB
MRB
3
3
4
AS
AS
4
4
KL1
SW1
LED1
KL1
SW1
LED1
EN 54-7*
EN 54-25*
EN 14637**
