GEZE GC 172 Beiblatt

DE Beiblatt
GC 172
Funk-Deckenrauchmelder
163043-00
1 Kurzbeschreibung Wireless Kit
Das Wireless Kit ist Teil der GEZE Feststellanlage FA GC 150
bzw. FA GC 160.
Das Funkmodul GC 171, ID 163051, ermöglicht die drahtlose
Kommunikation zwischen dem Sturzrauchschalter und den
verschiedenen Funkgeräten:
à Funk-Deckenrauchmelder GC 172, ID 159656
à Funk-Deckentemperaturmelder GC 173, ID 159657
à Funkeingabemodul GC 175, ID 163068 (zum Anschluss von
Handauslösetastern oder Kontakten der Brandmeldeanlage)

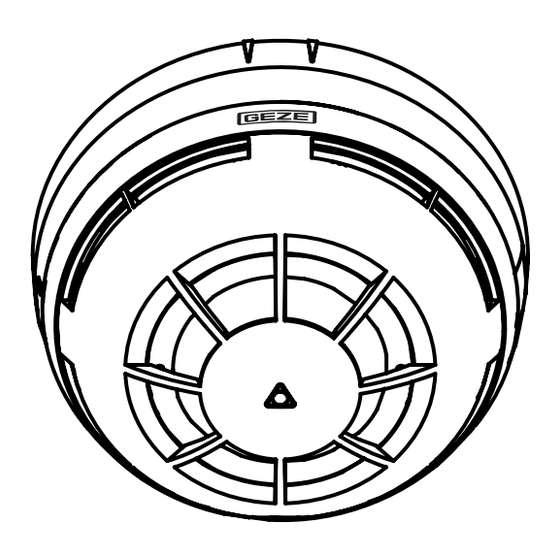

2 Funk-Deckenrauchmelder GC 172
2. 1 Verwendung
Der GC 172 ist ein Funk-Deckenrauchmelder zur Verwen-
dung in der GEZE Feststellanlage FA GC 150 bzw.
FA GC 160. Die Signalübertragung des Melders erfolgt
drahtlos.
Zur Verwendung des Funk-Deckenrauchmelders GC 172
ist ein Funkmodul GC 171 zwingend erforderlich.
Rauchmelder erkennen Rauch. Sie arbeiten nach dem Streu-
lichtprinzip. Ein Lichtsender und ein Lichtempfänger sind in
der Messkammer so angeordnet, dass normalerweise kein
Licht auf den Empfänger fällt. Befinden sich Schwebeteil-
chen (Rauch) in der Messkammer, so streuen diese einen Teil
des Lichtes auf den Empfänger, der dieses in ein elektrisches
Signal umsetzt.
