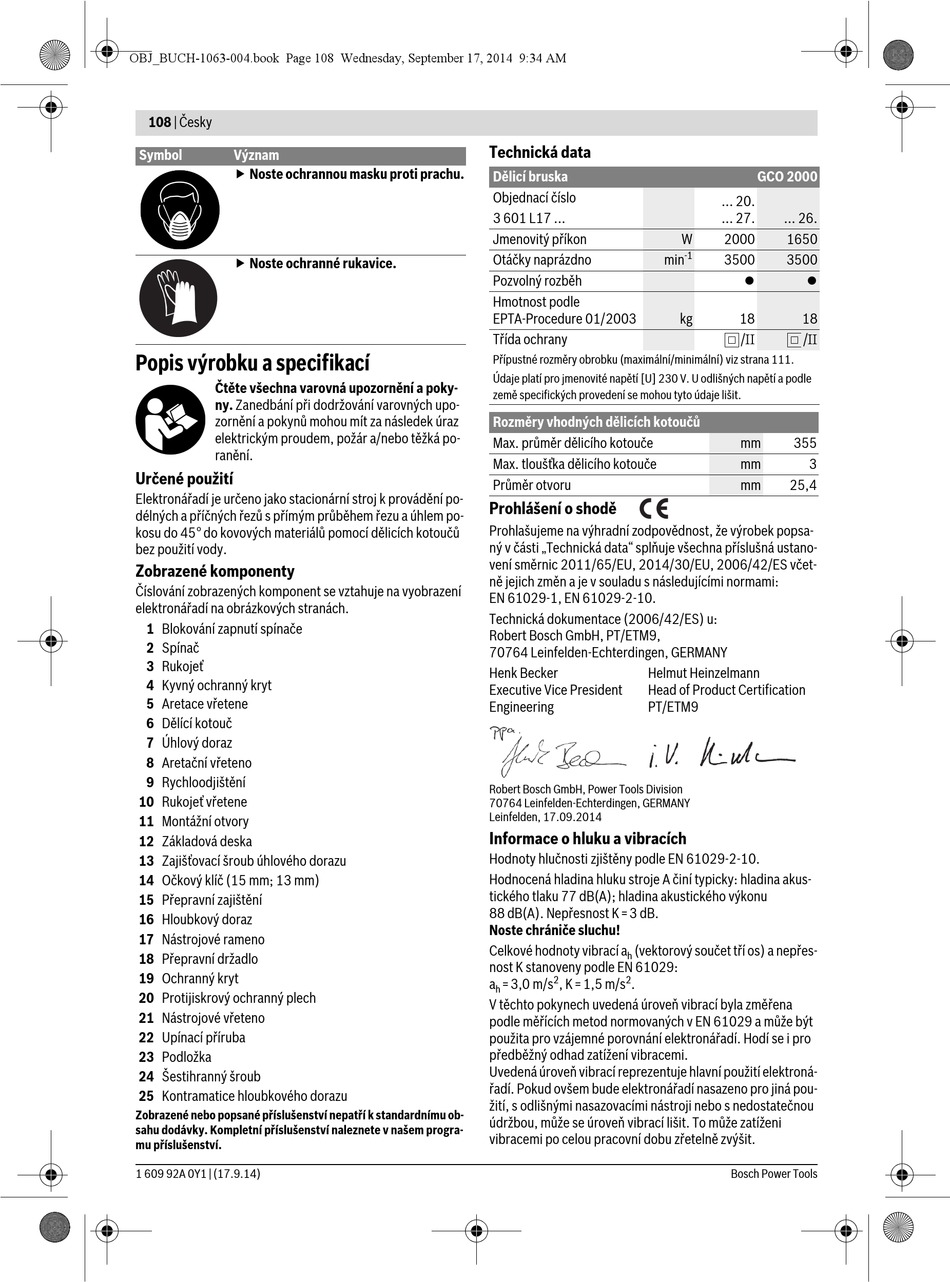

108 | Česky
Symbol Význam
 Noste ochrannou masku proti prachu.
 Noste ochranné rukavice.
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a poky-
ny. Zanedbání při dodržování varovných upo-
zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.
Určené použití
Elektronářadí je určeno jako stacionární stroj k provádění po-
délných a příčných řezů s přímým průběhem řezu a úhlem po-
kosu do 45° do kovových materiálů pomocí dělicích kotoučů
bez použití vody.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.
1 Blokování zapnutí spínače
2 Spínač
3 Rukojeť
4 Kyvný ochranný kryt
5 Aretace vřetene
6 Dělící kotouč
7 Úhlový doraz
8 Aretační vřeteno
9 Rychloodjištění
10 Rukojeť vřetene
11 Montážní otvory
12 Základová deska
13 Zajišťovací šroub úhlového dorazu
14 Očkový klíč (15 mm; 13 mm)
15 Přepravní zajištění
16 Hloubkový doraz
17 Nástrojové rameno
18 Přepravní držadlo
19 Ochranný kryt
20 Protijiskrový ochranný plech
21 Nástrojové vřeteno
22 Upínací příruba
23 Podložka
24 Šestihranný šroub
25 Kontramatice hloubkového dorazu
Zobrazené nebo popsané příslušenství nepatří k standardnímu ob-
sahu dodávky. Kompletní příslušenství naleznete v našem progra-
mu příslušenství.
1 609 92A 0Y1 | (17.9.14)
Technická data
Dělicí bruska
Objednací číslo
3 601 L17 ...
Jmenovitý příkon
Otáčky naprázdno min
Pozvolný rozběh
Hmotnost podle
EPTA-Procedure 01/2003
Třída ochrany
Přípustné rozměry obrobku (maximální/minimální) viz strana 111.
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle
země specifických provedení se mohou tyto údaje lišit.
Rozměry vhodných dělicích kotoučů
Max. průměr dělicího kotouče
Max. tloušťka dělicího kotouče
Průměr otvoru
Prohlášení o shodě
Prohlašujeme na výhradní zodpovědnost, že výrobek popsa-
ný v části „Technická data" splňuje všechna příslušná ustano-
vení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES včet-
ně jejich změn a je v souladu s následujícími normami:
EN 61029-1, EN 61029-2-10.
Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 17.09.2014
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěny podle EN 61029-2-10.
Hodnocená hladina hluku stroje A činí typicky: hladina akus-
tického tlaku 77 dB(A); hladina akustického výkonu
88 dB(A). Nepřesnost K=3 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a (vektorový součet tří os) a nepřes-
h
nost K stanoveny podle EN 61029:
2 2
a =3,0 m/s , K=1,5 m/s .
h
V těchto pokynech uvedená úroveň vibrací byla změřena
podle měřících metod normovaných v EN 61029 a může být
použita pro vzájemné porovnání elektronářadí. Hodí se i pro
předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektroná-
řadí. Pokud ovšem bude elektronářadí nasazeno pro jiná pou-
žití, s odlišnými nasazovacími nástroji nebo s nedostatečnou
údržbou, může se úroveň vibrací lišit. To může zatíženi
vibracemi po celou pracovní dobu zřetelně zvýšit.
GCO 2000
... 20.
... 27. ... 26.
W 2000 1650
-1
3500 3500
 
kg 18 18
/II /II
mm 355
mm 3
mm 25,4
