Absalzventil Typ BCV43, BC63
3.1 Montage Endlagenschalter-Modul
Der Ventilhub kann mit Hilfe des im Antrieb montierten Endlagenschalter-Moduls begrenzt werden, siehe auch
Anschlussbeispiele, Abschnitt 5, Elektrischer Anschluss.
Das Endlagenschalter-Modul ist bereits bei Auslieferung des BCV's integriert. Es ist auch als Ersatzteil erhältlich.
Die Montag ist wie in Bild 5 durchzuführen.
Das Endlagenschalter-Modul enthält zwei Endlagenschalter, die individuell eingestellt werden können. S1 kann
zum Beispiel für die Hubbegrenzung, S2 für die Einstellung einer Leckage verwendet werden.
Einstellung der Endlagenschalter
Einstellung S2
Antrieb nach unten fahren bis die Geschlossen-
Stellung erreicht ist. Durchgangsprüfer an die
Klemme 7 und 9 anschließen und den rechten
Einsteller so drehen, bis das interne Relais
geschalten hat und Durchgang zwischen Klemme 7
und 9 besteht.
Einstellung S1
Antrieb in die gewünschte maximale Offen-Stellung
fahren. Durchgangsprüfer an die Klemmen 4 und 6
anschließen und den linken Einsteller so drehen,
bis das interne Relais geschalten hat und
Durchgang zwischen Klemme 4 und 6 besteht.
Spirax Sarco
2
1

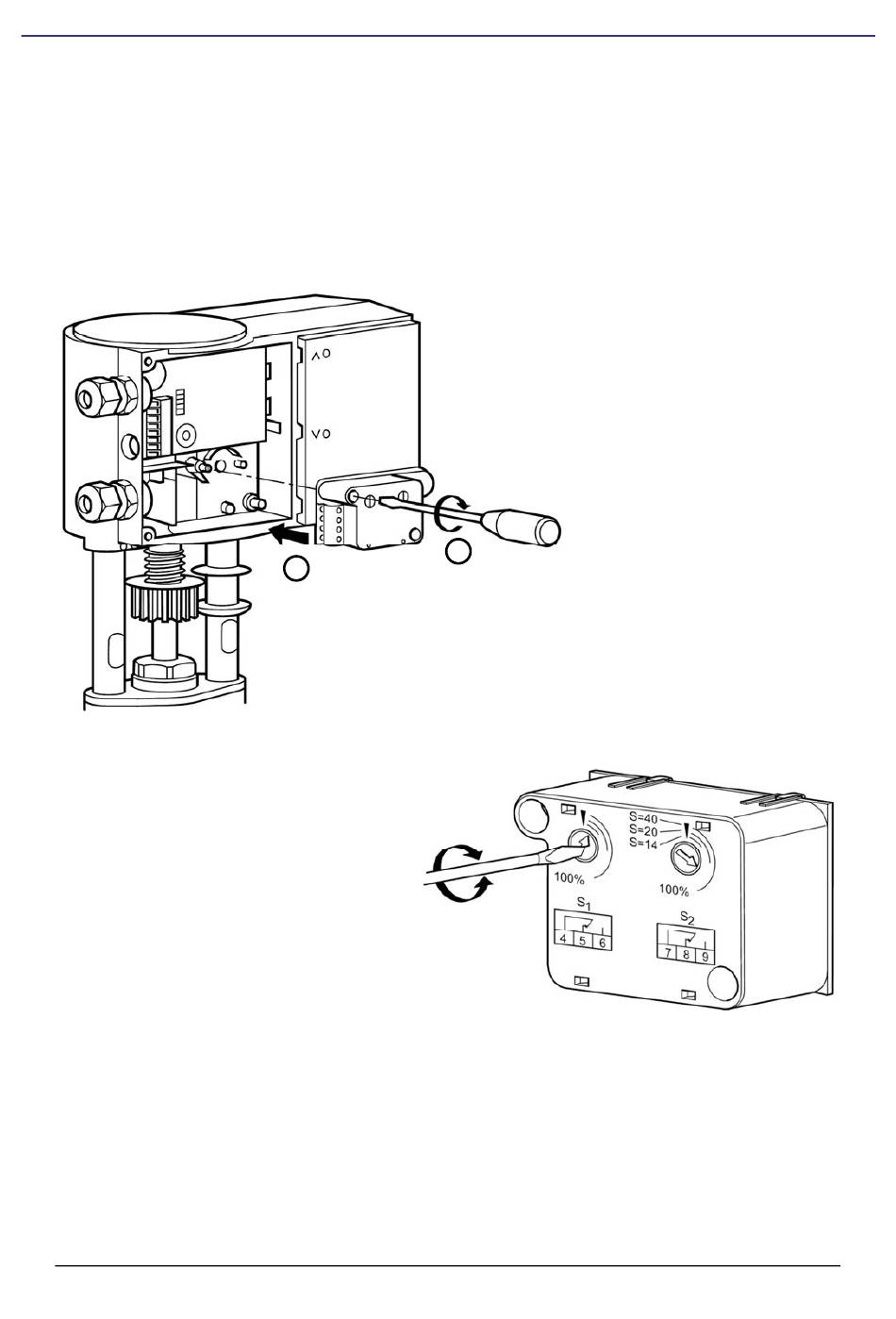

Bild 6: Einstellung
Endlagenschalter
13
TI-P403-102 D
S1
=
Einstellung für die Offen-
Position.
S2
=
Einstellung für die
Geschlossen-Position.
Bild 5: Montage Endlagenschalter-Modul
IM-P204-03
