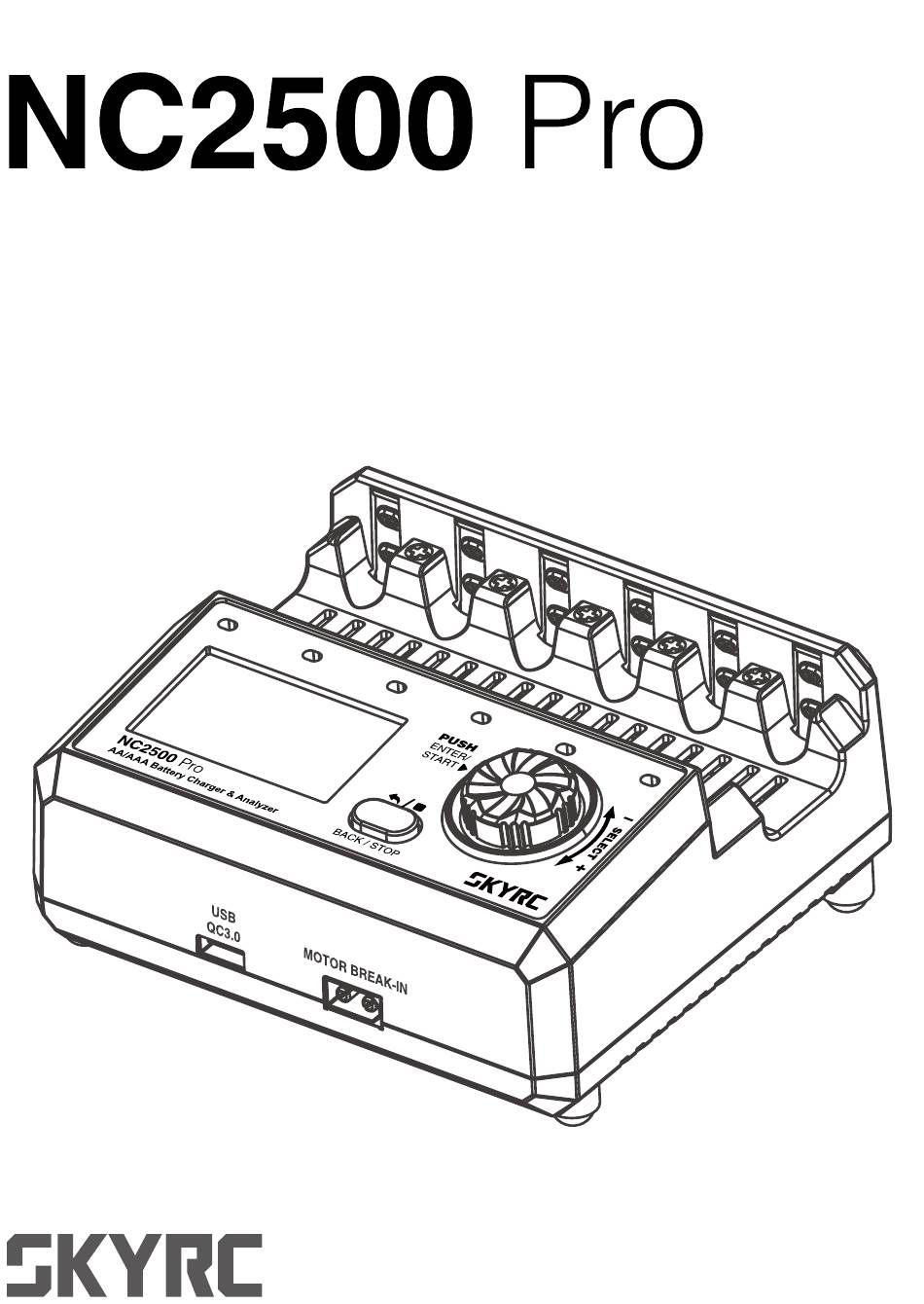

- Seite 1 AA/AAA NiMH/NiCD Ladegerät & Analyzer ANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
SKYRC NC2500 Anleitung Einleitung Inhalt Aufbau des SKYRC NC2500 PRO Warnungen & Sicherheitshinweise Features Spezifikationen Automatische Einstellung des Ladestroms Häufig verwendete Begri e Die 4 Betriebsmodi Einschalten Einlegen der Akkus (AA/AAA) Modus: Aufladen Modus: Entladen Modus: Refresh Modus: Break-In Motor-Einlau unktion... -
Seite 3: Einleitung
Arbeitsstrom basierend auf verschiedenen Batteriekapazitäten einstellen, und der Strom ist einstellbar und reicht von 0,1 A bis 2,5 A. Mit dem Breitbild-LCD-Bildschirm zeigt NC2500 Pro Strom, Kapazität, Spannung, verstrichene Zeit und Arbeitsmodus auf einen Blick an. NC2500 Pro verfügt über Batterieinnenwiderstandserkennung, QC3.0, Motoreinlauf und Firmware-Upgrade. INHALT NC2500 Pro Ladegerät *1... -
Seite 4: Aufbau Des Skyrc Nc2500 Pro

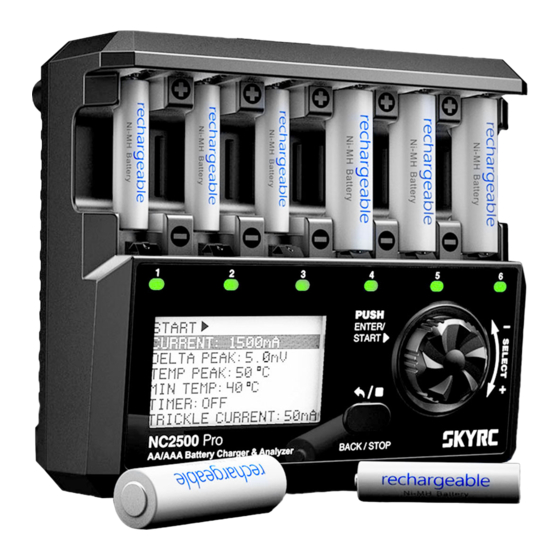

SKYRC NC2500 Pro Anleitung AUFBAU DES SKYRC NC2500 PRO AA/AAA-Steckplätze Status LED Anzeige LCD Display Back/Stop-Taste Drehwahl- USB QC3.0 schalter Motor Run-Ausgang Antirutschfüße 12V DC-Buchse Type-C Data Port SKYRC NC2500 Pro... -
Seite 5: Warnungen & Sicherheitshinweise
SKYRC NC2500 Pro Anleitung WARNUNGEN & SICHERHEITSHINWEISE • Laden Sie ausschließlich NiMH oder NiCD-Akkus. Bitte lesen Sie das Handbuch des Akkus, um sicherzustellen, dass er die programmierten Lade-/Entladeraten akzeptieren kann. • Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus, um Brände zu vermeiden. -
Seite 6: Spezifikationen
SKYRC NC2500 Pro Anleitung • Motor-Einlau unktion. • Erleben Sie eine schnellere Ladung mit USB QC3.0. • Einfache Bedienung mit dem Drehwahlschalter. • Verpolungsschutz • Firmware aktualisierbar SPEZIFIKATIONEN LADEN Eingangsleistung: DC 12V Akkutyp: NiMH / NiCD Akkugröße: AA / AAA Laderate: 0,1–2,5 A... -
Seite 7: Automatische Einstellung Des Ladestroms
SKYRC NC2500 Pro Anleitung AUTOMATISCHE EINSTELLUNG DES LADESTROMS Der Innenwiderstand des Akkus steigt in der Regel während der Verwendung an - vor allem während einer längeren Beanspruchung. Der Innenwiderstand verbraucht beim Laden einen Teil der elektrischen Energie und bewirkt gleichzeitig eine Erwärmung des Akkus. -
Seite 8: Häufig Verwendete Begriffe
SKYRC NC2500 Pro Anleitung HÄUFIG VERWENDETE BEGRIFFE Was bedeutet „mAh“ bei wiederaufladbaren Akkus? mAh steht für „Milliamperestunde“ und ist eine Einheit, die (elektrische) Strom über die Zeit misst. Es wird üblicherweise verwendet, um die Energiekapazität eines Akkus zu messen. Generell gilt: Je mehr mAh und desto länger die Akkukapazi- tät bzw. - Seite 9 SKYRC NC2500 Pro Anleitung AAA Batteries Akkukapazität (mAh) Laderate (mA) Entladerate (mA) 1000 1000 1100 1100 1200 1200 AA Batteries Akkukapazität (mAh) Laderate (mA) Entladerate (mA) 1800 1800 2200 2200 1100 2400 2400 1200 2600 2500 1250 2700 2500 1300 Akkuabgleich Die meisten elektronischen Geräte erfordern normalerweise zwei oder mehr Akkus, ,...
-
Seite 10: Akku-Formatierung
Akku-Formatierung Neue Akkus und solche, die länger als drei Monate gelagert wurden, werden chemisch deaktiviert. Im BREAK-IN-Modus lädt und entlädt das NC2500 Pro den Akku mit einer kleinen Lade- und Entladerate in einer Lade-Entlade-Lade-Sequenz. Dieser Vorgang muss für eine vollständige Formatierung möglicherweise zwei- oder dreimal wiederholt werden. -
Seite 11: Einschalten
SKYRC NC2500 Pro Anleitung EINSCHALTEN Stellen Sie vor dem Einschalten sicher, dass sich keine Akkus in den Steckplätzen befinden. Stecken Sie den DC-Stecker in das Ladegerät und stecken Sie den Adapter anschließend in eine Steckdose. Die LED-Anzeigen leuchten nacheinander rot-grün auf und erlöschen dann wieder. -
Seite 12: Betriebsmodi
ENTER-Taste, drehen den Knopf, um den richtigen Delta-Spitzenwert einzustellen (DELTA PEAK-Wert blinkt) und drücken zur Bestätigung die ENTER-Taste. *Wenn das NC2500 Pro erkennt, dass der DELTA PEAK-Wert den eingestellten Wert erreicht, ist der Akku vollständig geladen. 5. Drehen Sie den Knopf und bewegen Sie den Cursor auf TIMER. Drücken Sie dann kurz die ENTER-Taste, drehen den Knopf, um den richtigen TIMER-Wert einzustellen (TIMER-Wert blinkt) und drücken Sie dann zur Bestätigung erneut die ENTER-Taste. - Seite 13 SKYRC NC2500 Pro Anleitung 6. Drehen Sie den Knopf und bewegen Sie den Cursor auf TRICKLE CHARGE. Drücken Sie kurz die ENTER-Taste, drehen den Knopf, um den richtigen Erhaltungsladestrom einzustellen (TRICKLE CHARGE-Wert blinkt) und drücken zur Bestätigung die ENTER-Taste. 7. Drehen Sie den Knopf und bewegen Sie den Cursor auf STEP CHARGE. Drücken Sie damm kurz die ENTER-Taste, drehen den Knopf, um Step Charge einzuschalten (OFF blinkt) und drücken Sie dann zur Bestätigung erneut ENTER-Taste.
-
Seite 14: Modus: Entladen
SKYRC NC2500 Pro Anleitung MODUS: ENTLADEN • Bitte beziehen Sie sich auf „Häufig verwendete Begri e“, um eine geeignete Rate zum Entladen der Akkus auszuwählen. DEN DISCHARGE-MODUS ZU STARTEN 1. Setzen Sie die Akkus in die Steckplätze ein. Das LED-Licht leuchtet durchgehend orange, was darauf hinweist, dass der Akku guten Kontakt mit dem Ladegerät hat. - Seite 15 SKYRC NC2500 Pro Anleitung • Anwendbar zum Laden von Akkus mit schlechter Leistung. Auch geeignet für Akkus, für die die Kapazität ermittelt werden muss. REFRESH-MODUS STARTEN 1. Setzen Sie die Akkus in die Steckplätze ein. Die LEDs leuchten durchgehend orange, was darauf hinweist, dass der Akku guten Kontakt mit dem Ladegerät hat.
-
Seite 16: Break-In-Modus Starten
SKYRC NC2500 Pro Anleitung MODUS: BREAK-IN • Laden Sie die Batterien 16 Stunden lang bei 0,1 C (0,1 * Batteriekapazität) auf und ruhen Sie sich 1 Stunde lang aus. Entladen Sie die Batterien dann vollständig bei 0,2 °C und ruhen Sie sich erneut 1 Stunde lang aus. Laden Sie die Akkus abschließend erneut 16 Stunden lang bei 0,1 °C auf. -
Seite 17: Motor-Einlau Unktion
SKYRC NC2500 Pro Anleitung AKKUANZEIGE Setzen Sie die Akkus in die Steckplätze ein. Die LED leuchtet durchgehend orange und zeigt damit an, dass sie einen guten Kontakt zum Ladegerät haben. Überprüfen Sie andernfalls den Akkuanschluss erneut. Drehen Sie den Knopf, bewegen Sie den Cursor auf BATTERY METER, drücken Sie kurz die ENTER-Taste, um so die Akkuspannung und den Innenwiderstand zu prüfen. -
Seite 18: Usb-Betrieb
Sie zuerst MOTOR RUN starten, dann zurück zum Menü gehen und den Lade- oder Entladevorgang der Hauptanschlusses starten. USB-BETRIEB Das NC2500 Pro-Ladegerät erreicht unter Verwendung der USB QC3.0-Technologie maximal 18W Ausgangsleistung. Der Ladevorgang beginnt, sobald Sie Ihr Gerät an den USB-Anschluss angesteckt haben. Sie können sich dann Ausgangsspannung/-strom/-leis- tung, Ladekapazität und Ladezeit über die USB POWER-Schnittstelle anzeigen lassen. -
Seite 19: Led-Anzeige
Hinweis: 1. Wenn der USB-Ausgang die maximale Ladeleistung nicht erreichen kann, überprüfen Sie, ob Ihr Gerät das QC3.0-Protokoll unterstützt. 2. Diese Funktion ist während des Ladevorgangs des NC2500 Pro nicht nutzbar und kann während des Entladens verwendet werden. LED-ANZEIGE LED-Anzeige Erklärung... -
Seite 20: Systemeinstellungen
SKYRC NC2500 Pro Anleitung SYSTEMEINSTELLUNGEN Einstellung Auswahl Beschreibung BACKLIGHT ON/1-30Min Dauer der Display-Hintergrundbeleuchtung Ton an- bzw. ausschalten KEY SOUND ON/OFF °C Auswahl der Temperatureinheit TEMP. UNIT °F Übersteigt die Temperatur des Ladegeräts den eingestellten Wert, wird der Betriebsstrom 55-65°C TEMP. -
Seite 21: Akku-Rettung
SKYRC NC2500 Pro Anleitung AKKU-RETTUNG Sollten die Akkus noch Probleme ausweisen, nachdem alle Funktionen wie im Handbuch verwendet wurden, befolgen Sie die folgenden Schritte zur Akkurettung: 1. Verwenden Sie den REFRESH-Modus ein- bis dreimal. 2. Wechseln Sie in den BREAK-IN-Modus, sofern die Kapazität noch zu gering sein sollte. -
Seite 22: Rechtliches
SKYRC NC2500 Pro Anleitung RECHTLICHES HAFTUNGSAUSSCHLUSS Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen bei Verwendung des Produktes zu keiner Zeit vom Hersteller überwacht werden kann, übernimmt der Hersteller keinerlei Haftung für Schäden, Kosten und/oder Verluste, die sich aus falscher Verwendung und/oder fehlerhaftem Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. - Seite 23 SKYRC NC2500 Pro Instruction Manual This content is subject to change. Latest version can be downloadedfrom www.skyrc.com lf you have any question about this document,please contact SkyRC by sending a message to info@skyrc.com All Rights Reserved. SKYRC NC2500 Pro...
- Seite 24 SKYRC NC2500 Pro Instruction Manual Technische Änderungen sowie Änderungen in Ausstattung und Design vorbehalten. Importeur / Imported by: Robitronic Electronic Ges.m.b.H. Pfarrgasse 50, 1230 Wien Österreich Tel.:+43 (0)1-982 09 20 Fax.: +43 (0)1-982 09 21 www.robitronic.com Hersteller / Manufactured by: SKYRC Technology Co., Ltd.
