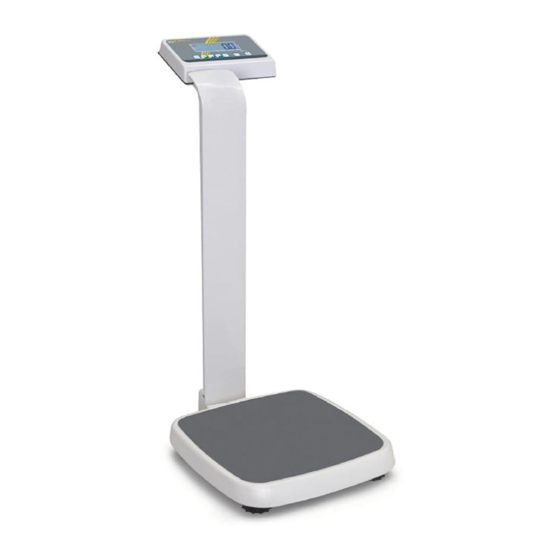

KERN MPE 250K100HM Betriebsanleitung

Personenwaagen mit bmi-funktion
Vorschau ausblenden Andere Handbücher für MPE 250K100HM:
Inhaltsverzeichnis

Werbung

Quicklinks

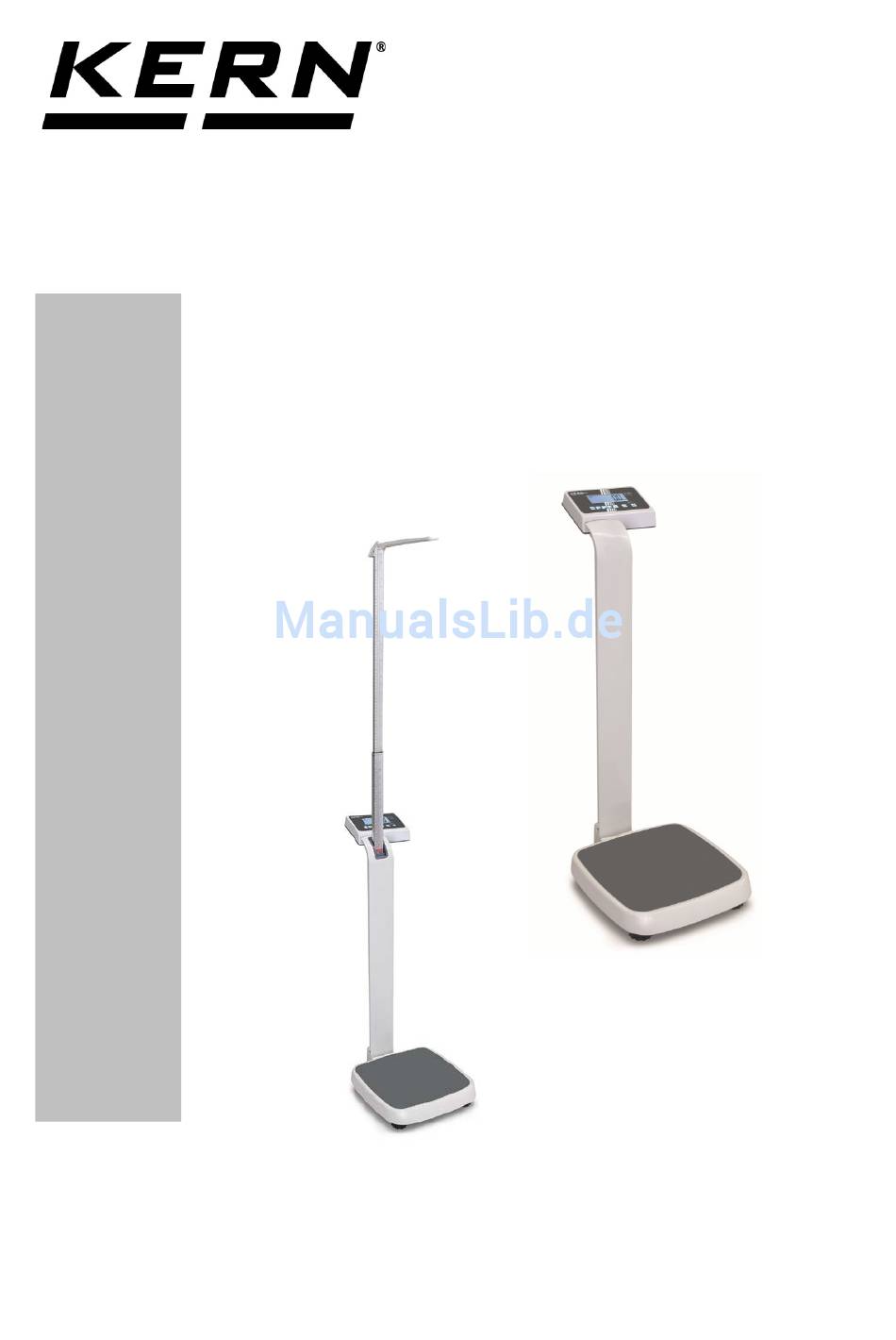

Betriebsanleitung
Personenwaagen mit BMI-Funktion
KERN MPE
Typ MPE 250K100HM
Typ MPE 250K100PM
Typ MPE 250K100HNM
Typ MPE 250K100PNM
Version 1.0
2017-02
D
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
MPE-BAPS-d-1710

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KERN MPE 250K100HM

Inhaltszusammenfassung für KERN MPE 250K100HM

  • Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Personenwaagen mit BMI-Funktion KERN MPE Typ MPE 250K100HM Typ MPE 250K100PM Typ MPE 250K100HNM Typ MPE 250K100PNM Version 1.0 2017-02 MPE-BAPS-d-1710...

  • Seite 2: Inhaltsverzeichnis

    KERN MPE Version 1.0 2017-02 Betriebsanleitung Personenwaagen mit BMI-Funktion Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung ................6 Geräteübersicht ..................7 Tastaturübersicht ..................9 Anzeigenübersicht ................... 10 Grundlegende Hinweise ................10 Bestimmungsgemäße Verwendung ..............10 Sachwidrige Verwendung ..................11 Gewährleistung .....................11 Prüfmittelüberwachung ..................11 Grundlegende Sicherheitshinweise ............
  • Seite 3 Menü ......................29 11.1 Navigation im Menü ....................29 11.2 Menü-Übersicht.....................30 Datenausgang RS 232 ................33 12.1 Pinbelegung der Waagenausgangsbuchse ............33 12.2 Technische Daten ....................33 12.3 Druckerbetrieb ......................34 Fehlermeldungen ..................35 Wartung, Instandhaltung, Entsorgung ........... 36 14.1 Reinigen .......................36 14.2 Reinigen/Desinfizieren ..................36 14.3 Sterilisation ......................36 14.4...

  • Seite 4: Technische Daten

    1 Technische Daten KERN (Typ) 250K100HNM 250K100PNM Markenbezeichnung 250K100HM 250K100PM Anzeige 6 stellig Wägebereich (Max) 250 kg Reproduzierbarkeit 0,1 kg Linearität ± 0,1 kg Display LCD mit 25mm Ziffernhöhe > 200 kg Empfohlenes Justiergewicht, (Klasse) (M1) Einschwingzeit (typisch) 3 sec.
  • Seite 5 KERN (Typ) 250K100HM 250K100PM Anzeige 6 stellig Wägebereich (Max) 250 kg Reproduzierbarkeit 0,1 kg Linearität ± 0,1 kg Display LCD mit 25mm Ziffernhöhe > 200 kg Empfohlenes Justiergewicht, (Klasse) (M1) Einschwingzeit (typisch) 3 sec. Anwärmzeit 10 min Betriebstemperatur + 0° C …. + 40° C Luftfeuchtigkeit max.

  • Seite 6: Konformitätserklärung

    2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce MPE-BAPS-d-1710...

  • Seite 7: Geräteübersicht

    3 Geräteübersicht 1. Größenmessstab (nur Modelle MPE-HM) 2. Anzeigegerät 3. Wägeplatte (rutschfeste Oberfläche) 4. Gummifüße (höhenverstellbar) Unterseite 5. Rollen MPE-BAPS-d-1710...
  • Seite 8 Rückseitige Zweitanzeige Rückseite Anzeigegerät 5 Akkufach 6 Netzanschluß 7 RS 232 C MPE-BAPS-d-1710...

  • Seite 9: Tastaturübersicht

    4 Tastaturübersicht Typ MPE 250K100HM Typ MPE 250K100HNM Typ MPE 250K100PM Typ MPE 250K100PNM Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten Holdfunktion / Ermittlung eines stabilen Wägewertes Hold-Taste Bestimmung des Body Mass Index BMI-Taste Datenübertragung über Schnittstelle Print-Taste Im Menü: • Auswahl bestätigen Bei numerischer Eingabe: •...

  • Seite 10: Anzeigenübersicht

    5 Anzeigenübersicht Anzeige Bezeichnung Beschreibung Stabilitätsanzeige Waage ist in einem stabilen Zustand Nullstellanzeige Sollte die Waage trotz entlasteter Wäge- platte nicht ganz genau Null anzeigen, -Taste drücken. Nach kurzer Warte- zeit ist Ihre Waage auf Null zurückge- setzt. Nettogewichtsanzeige Leuchtet, bei Anzeige des Nettogewichts Leuchtet, wenn die Waage tariert wurde GROSS Bruttogewichtsanzeige...

  • Seite 11: Sachwidrige Verwendung

    Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal).

  • Seite 12: Grundlegende Sicherheitshinweise

     Lesen Sie diese Betriebsanleitung vor der Auf- stellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 8 Transport und Lagerung 8.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

  • Seite 13: Auspacken, Aufstellung Und Inbetriebnahme

    9 Auspacken, Aufstellung und Inbetriebnahme 9.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: •...

  • Seite 14: Lieferumfang

    9.3 Lieferumfang Serienmäßiges Zubehör: 9.3.1 Modelle MPE-HM • Waage, komplett montiert • Netzgerät • Betriebsanleitung • Arbeitsschutzhaube 9.3.2 Modelle MPE-PM • Waage mit Stativ, komplett montiert • Netzgerät • Betriebsanleitung • Arbeitsschutzhaube MPE-BAPS-d-1710...

  • Seite 15: Zusammenbau Und Aufstellen Der Waage

    9.4 Zusammenbau und Aufstellen der Waage Lieferumfang: Abb. Bsp. Modell MPE-PM (ohne Größenmesser) • Waage mit Anzeigegerät und Stativ (und eingebautem Größenmesser bei Modellen MPE-HM) • Netzadapter • 4 Schrauben MPE-BAPS-d-1710...
  • Seite 16 Zusammenbau:  Stativ (1) auf Stativhalterung (2) an der Wägeplattform aufsetzen Darauf achten, dass das Kabel (3) nicht eingeklemmt wird!  Stativ mit den 4 Schrauben fixieren  Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet. ...

  • Seite 17: Netzanschluss

    Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der ört- lichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluß hin: Ist die Waage an die Netzspannung angeschlossen, leuchtet die LED.

  • Seite 18: Akkubetrieb Mit Optional Erhältlichem Akkupack

    9.6 Akkubetrieb mit optional erhältlichem Akkupack Akkufachdeckel (1) an der Unterseite des Anzeigegerätes öffnen und Akku anschlie- ßen. Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden geladen wer- den. Erscheint in der Gewichtsanzeige das Symbol ist die Kapazität des Akkus bald erschöpft.

  • Seite 19: Batteriebetrieb

    9.7 Batteriebetrieb Alternativ zum Akkubetrieb verfügt die Waage auch über die Möglichkeit mit 6x AA- Batterien betrieben zu werden. Batteriedeckel (1) an der Unterseite des Anzeigegerätes öffnen und Batterien gemäß dem Beispiel unten einlegen. Batteriedeckel wieder verriegeln. Sind die Batterien verbraucht, erscheint im Waagendisplay das Symbol .

  • Seite 20: Erstinbetriebnahme

    Batterien einlegen: Batteriefachdeckel entfernen Batteriehalterung lt. Abbildung am Kon- takt des Gehäuses anschließen Batteriehalterung einlegen Batterien im Batteriefach einlegen und mit Batteriefachdeckel verriegeln. 9.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen und eingeschaltet sein.

  • Seite 21: Betrieb

    10 Betrieb 10.1 Wägen  Waage mit einschalten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0.0 kg“ erscheint, ist die Waage betriebsbereit.  Mit der -Taste kann die Waage bei Bedarf jederzeit auf Null gestellt werden.  Person mittig auf die Waage stellen. Warten bis die Still- standsanzeige „STABLE“...

  • Seite 22: Tarieren

    10.2 Tarieren Das Eigengewicht beliebiger Vorlasten lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das tatsächliche Gewicht der Person angezeigt wird.  Gegenstand (z. B. Handtuch oder Unterlage) auf die Waag- schale legen. (Beispiel)  drücken, die Nullanzeige erscheint. Links unten wird „NET“...

  • Seite 23: Folge-Tara

    10.2.1 Folge-Tara Die Waage kann mehrmals hintereinander tariert werden. 10.3 Hold-Funktion Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich, Personen exakt zu wiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen.  Waage mit einschalten. Stabilitätsanzeige „STABLE“ abwarten. ...

  • Seite 24: Bestimmung Des Body Mass Index

    10.5 Bestimmung des Body Mass Index Voraussetzung für die Berechnung des BMI ist die Körpergröße der entsprechenden Person. Sie sollte bekannt sein, oder kann mit dem Modell MPE-HM auch direkt be- stimmt werden. 10.5.1 Körpergröße bestimmen (nur MPE-HM)  Messstab nach oben schieben und die Klappe waagerecht stellen. ...

  • Seite 25: Body Mass Index Bestimmen

     Körpergröße am Messstab ablesen. 10.5.2 Body Mass Index bestimmen  Waage mit einschalten  Stabilitätsanzeige „STABLE“ abwarten.  drücken. Die zuletzt eingegebene Körpergröße wird angezeigt, die ak- tive Stelle blinkt. Das „BMI“-Symbol leuchtet.  Mit den Tasten die Körpergröße eingeben. ...

  • Seite 26: Klassifikation Der Bmi-Werte

    • Eine verlässliche Bestimmung des BMI ist nur bei einer Körpergröße zwi- schen 100 cm und 200 cm und einem Gewicht >10 kg möglich. • Bei unruhigen Wägungen kann die Anzeige über die Hold-Funktion stabili- siert werden. 10.5.3 Klassifikation der BMI-Werte Gewichtsklassifikation bei Erwachsenen über 18 Jahren anhand des BMI nach WHO, 2000 EK IV und WHO 2004.

  • Seite 27: Automatische Abschaltfunktion „Auto Off

    10.6 Automatische Abschaltfunktion „Auto Off“ Die Waage schaltet sich automatisch in der eingestellten Zeit ab, wenn weder das Anzeigegerät noch die Wägeplatte bedient werden. • Menüeinstellungen: [F1 oFF]  [oFF 0/3/5/15/30] (s. Kap. 12)  Im Wägemodus drücken, die erste Funktion [F1 oFF] wird angezeigt.

  • Seite 28: Hinterleuchtung Der Anzeige

    10.7 Hinterleuchtung der Anzeige • Menüeinstellungen MPE: [F4 bk]  [bL on / bL oFF / bL AU] s. Kap. (12)  Im Wägemodus drücken, die erste Funktion [F1 oFF] wird angezeigt.   so oft drücken, bis [F4 bk] angezeigt wird ...

  • Seite 29: Menü

    11 Menü 11.1 Navigation im Menü Menü aufrufen  Im Wägemodus drücken, die erste Funktion [F1 oFF] wird angezeigt. Funktion anwählen  Mit lassen sich die einzelnen Funktionen der Rei- he nach anwählen. Einstellungen ändern  Ausgewählte Funktion mit bestätigen. Die aktuelle Einstellung wird angezeigt.

  • Seite 30: Menü-Übersicht

    11.2 Menü-Übersicht Menüblock Menüpunkt Verfügbare Einstellungen / Erklärung Hauptmenü Untermenü oFF 0* Automatische Abschaltung aus oFF 3 Automatische Abschaltung nach 3 min Automatische oFF 5 Automatische Abschaltung nach 5 min Abschaltung Auto Off oFF 15 Automatische Abschaltung nach 15 min oFF 30 Automatische Abschaltung nach 30 min oFF*...
  • Seite 31 3. Datenausgabeformat (nur bei Einstellung P Prt, P Auto, P Cont) Nach Bestätigung der Baudrate wird das aktuell eingestellte Datenausgabeformat angezeigt. Mit gewünschtes For- mat auswählen und mit bestätigen. Prt 0-3 Datenausgabeformat, s. Kap. 13 Sd0 – on/off Cont 1 Standardeinstel- Fortlaufende Datenausgabe, lung...
  • Seite 32 Passworteingabe: nacheinan- Servicemenü der drücken. Justierschalter betätigen, Position s. Kap. 17 Anzeige- Nicht dokumentiert geschwindigkeit Justierung, s. Kap. 18 tri* Nicht dokumentiert CoUnt Nicht dokumentiert rESEt Waage auf Werkseinstellung zurücksetzen SEtGrA Nicht dokumentiert * Werkseinstellung MPE-BAPS-d-1710...

  • Seite 33: Datenausgang Rs 232

    Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen.

  • Seite 34: Druckerbetrieb

    12.3 Druckerbetrieb Ausdruckbeispiele: 0 / 2 60.0kg 60.0kg 1 / 3 170.0cm 20.7BMI Fernsteuerbefehle: 29.03.2017 09:31:21: 20.0 kg Stabiler Wert positiv 29.03.2017 09:31:55: -20.0 kg Stabiler Wert negativ 29.03.2017 09:32:12: 44.3 kg Instabiler Wert positiv 29.03.2017 09:32:38: -18.4 kg Instabiler Wert negativ MPE-BAPS-d-1710...

  • Seite 35: Fehlermeldungen

    13 Fehlermeldungen Anzeige Beschreibung Nullstellbereich überschritten (beim Einschalten oder beim Drücken der - Taste) • Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Unkorrekter Justiervorgang • Problem an der Lastzelle Wert außerhalb A/D-Wandler-Bereich • Beschädigte Wägezelle •...

  • Seite 36: Wartung, Instandhaltung, Entsorgung

    Verunreinigungen sofort entfernen. 14.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 14.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. 14.5 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.

  • Seite 37: Kleine Pannenhilfe

    15 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
  • Seite 38 Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Abdeckung Justierschalter MPE-BAPS-d-1710...

  • Seite 39: Justierung

    Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten.
  • Seite 40  nacheinander drücken, [P1 SPd] wird angezeigt  drücken, [P2 CAL] wird angezeigt.   Justierschalter betätigen, Position s. Kap. 17  drücken, [dESC] wird angezeigt  wiederholt drücken, bis [CAL] angezeigt wird.  Mit bestätigen , [UnloAd] wird angezeigt ...
  • Seite 41  Justiergewicht in die Mitte der Wägeplatte stellen  Stabilitätsanzeige „STABLE“ abwarten   Mit bestätigen, [PASS] wird angezeigt.  Die Waage führt einen Selbsttest durch, danach wird [Err19] angezeigt und ein Signalton ertönt.  Waage ausschalten  Justiergewicht abnehmen ...
  • Seite 42 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
