KERN MPD Serie Betriebsanleitung
Step-on-personenwaage
Verwandte Anleitungen für KERN MPD Serie
Inhaltszusammenfassung für KERN MPD Serie

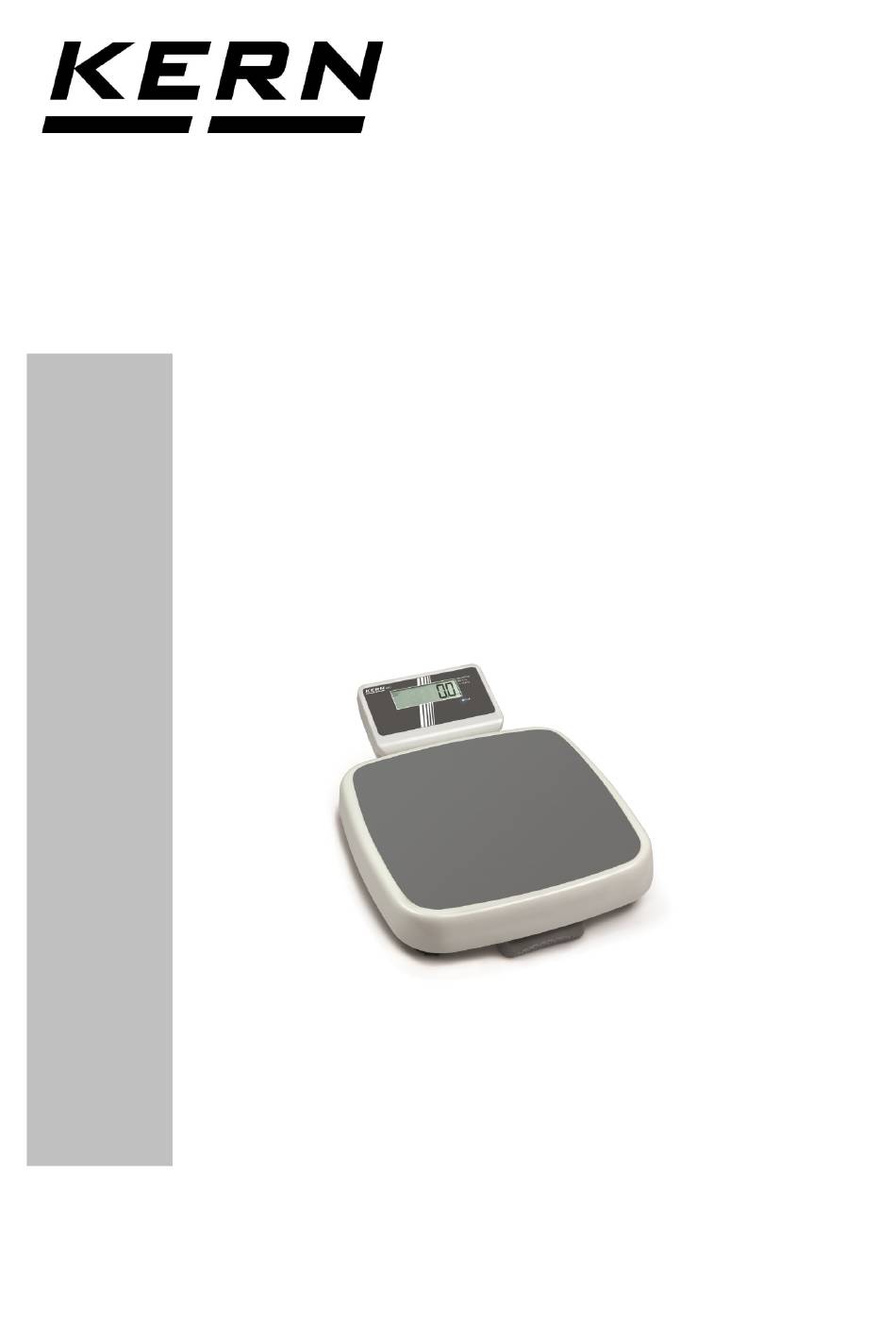

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Step-On-Personenwaage KERN MPD MPD 250K100NM MPD 200K-1EM Version 3.3 2018-11 MPD_M-BA-d-1833...
- Seite 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals Muud keeleversioonid leiate Te leheküljel www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Άλλες γλωσσικές αποδόσεις θα βρείτε στην ιστοσελίδα...
-
Seite 3: Inhaltsverzeichnis
KERN MPD Version 3.3 2018-11 Betriebsanleitung Step-On-Personenwaage Inhaltsverzeichnis Technische Daten ..................5 Konformitätserklärung ................6 Erläuterung der grafischen Symbole für Medizinprodukte ........6 Geräteübersicht ..................9 Anzeigenübersicht ....................9 Grundlegende Hinweise (Allgemeines) ..........10 Zweckbestimmung ....................10 Bestimmungsgemäße Verwendung ..............10 Sachwidrige Verwendung ..................11 Gewährleistung .....................11... - Seite 4 11.3 Sterilisation ......................26 11.4 Wartung, Instandhaltung ..................26 11.5 Entsorgung ......................26 Kleine Pannenhilfe ................... 27 Eichung ..................... 28 13.1 Eichgültigkeitsdauer (aktueller Stand in D) ............29 Justierung ....................30 MPD_M-BA-d-1833...
-
Seite 5: Technische Daten
1 Technische Daten KERN (Typ) MPD 250K100NM MPD 200K-1EM Modell MPD 250K100M MPD 200K-1EM Anzeige 6 stellig Wägebereich (Max) 250 kg Mindestlast (Min) 2 kg 4 kg Eichwert (e) 100 g 200 g Reproduzierbarkeit 0,1 kg 0,2 kg Linearität ±... -
Seite 6: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. Nur diese Waagen sind Medizinprodukte. 2.1 Erläuterung der grafischen Symbole für Medizinprodukte Alle medizinischen Waagen mit dieser Kennzeichnung erfül- len folgende Richtlinien: 1. - Seite 7 2018-03 „Achtung, Begleitdokument beachten“, bzw. „Betriebsanleitung beachten “ „Betriebsanleitung beachten“. „Betriebsanleitung beachten“. Kennzeichnung des Herstellers des Medizinischen Produktes mit Adresse Kern & Sohn GmbH D–72336 Balingen, Germany www.kern-sohn.com „elektromedizinisches Gerät“ mit Anwendungsteil des Typs B Gerät der Schutzklasse II Altgeräte gehören nicht in den Hausmüll! Diese können bei den kommunalen Sammelstellen abgege-...
- Seite 8 Angabe der Versorgungsspannung der Waage mit Polari- tätsanzeige. 12 V DC / 500 mA Netzanschluß Siegelmarke KERN SEAL Versorgungsspannung Gleichstrom Information Waage vor Gebrauch nivellieren MPD_M-BA-d-1833...
-
Seite 9: Geräteübersicht
3 Geräteübersicht 1 Anzeigegerät 2 Wägeplatte (rutschfeste Oberfläche) 3 Fußtaster Unterseite 4 Netzanschluß (nur Modelle MPD-NM) 5 Akkufach 6 Gummifüße (höhenverstellbar) 3.1 Anzeigenübersicht Anzeige Bezeichnung Beschreibung STABLE Stabilitätsanzeige Waage ist in einem stabilen Zustand ZERO Nullstellanzeige Waage zeigt „0.0“ an GROSS Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts... -
Seite 10: Grundlegende Hinweise (Allgemeines)
4 Grundlegende Hinweise (Allgemeines) Gemäß Richtlinie 2014/31EU müssen Waagen für nachfolgende Zwecke geeicht sein. Artikel 1, Absatz 4. „Bestimmung der Masse bei der Ausübung der Heilkunde beim Wiegen von Patienten aus Gründen der ärztlichen Überwachung, Untersuchung und Be- handlung.“ 4.1 Zweckbestimmung Indikation ... -
Seite 11: Sachwidrige Verwendung
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal). -
Seite 12: Grundlegende Sicherheitshinweise
Lesen Sie diese Betriebsanleitung vor der Auf- stellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 5.2 Ausbildung des Personals Für die ordnungsgemäße Verwendung und Pflege des Produktes ist die Betriebsan- leitung vom medizinischen Fachpersonal anzuwenden und zu beachten. -
Seite 13: Elektromagnetische Verträglichkeit (Emv)
6 Elektromagnetische Verträglichkeit (EMV) 6.1 Allgemeines Bei der Installation und Nutzung der elektrischen Personenwaage MPD-M müssen besondere Vorsichtsmaßnahmen gemäß den im Fol- genden angegebenen EMV-Informationen ergriffen werden. Dieses Gerät erfüllt die Grenzwerte für ein medizinisch elektrisches Gerät der Grup- pe 1, Klasse B (gemäß EN 60601-1-2). Elektromagnetische Verträglichkeit (EMV) bezeichnet die Fähigkeit eines Geräts, in seiner elektromagnetischen Umgebung zuverlässig zu funktionieren, ohne in diese dabei unzulässige elektromagnetische Störeinflüsse einzubringen. -
Seite 14: Elektromagnetische Emissionen
6.2 Elektromagnetische Emissionen Leitlinien und Herstellererklärung – Elektromagnetische Störaussendungen Die Personenwaage MPD-M ist für den Betrieb in einer wie unten angegebenen elektromag- netischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaage MPD-M sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störaussendungs-Messungen Übereinstimmung Elektromagnetische Umgebung -... -
Seite 15: Elektromagnetische Störfestigkeit
6.3 Elektromagnetische Störfestigkeit Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Personenwaage MPD-M ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaage MPD-M sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störfestigkeits- IEC 60601-Prüfpegel Über-... - Seite 16 Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Personenwaage MPD-M ist für den Betrieb in einer wie unten angegebenen elektro- magnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaage MPD-M sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störfestigkeits- IEC 60601- Über- Elektromagnetische Umgebung...
-
Seite 17: Wesentliche Leistungsmerkmale
Die Feldstärke stationärer Sender, wie z.B. Basisstationen von Funktelefonen und mobi- len Landfunkgeräten, Amateurfunkstationen, AM- und FM-Rundfunk- und Fernsehsender, können theoretisch nicht genau vorherbestimmt werden. Um die elektromagnetische Um- gebung hinsichtlich der stationären Sender zu ermitteln, sollte eine Studie der elektro- magnetischen Phänomene des Standorts erwogen werden. -
Seite 18: Mindestabstände
6.4 Mindestabstände Empfohlene Schutzabstände zwischen tragbaren und mobilen HF- Telekommunikationsgeräten und dem Medizingerät Die Personenwaage MPD-M ist für den Betrieb in einer elektromagnetischen Umgebung be- stimmt, in der die HF-Störgrößen kontrolliert sind. Der Kunde oder Anwender der Personen- waage MPD-M kann dadurch helfen, elektromagnetische Störungen zu vermeiden, indem er den Mindestabstand zwischen tragbaren und mobilen HF-Telekommunikationsgeräten (Sen- dern) und dem Medizingerät –... -
Seite 19: Transport Und Lagerung
7 Transport und Lagerung 7.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen. 7.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. ... -
Seite 20: Auspacken, Aufstellung Und Inbetriebnahme
8 Auspacken, Aufstellung und Inbetriebnahme 8.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: •... -
Seite 21: Lieferumfang
Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der ört- lichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte entsprechend der Vorschrift EN 60601-1 verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluß hin: Ist die Waage an die Netzspannung angeschlossen, leuchtet die LED. -
Seite 22: Akkubetrieb Mit Optional Erhältlichem Akkupack (Nur Modell Mpd 250K100Nm)
8.6 Akkubetrieb mit optional erhältlichem Akkupack (nur Modell MPD 250K100NM) Akkufachdeckel (1) an der Unterseite des Anzeigegerätes öffnen und Akku einlegen. Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden geladen werden. Erscheint in der Gewichtsanzeige das Symbol ist die Kapazität des Akkus bald erschöpft. -
Seite 23: Erstinbetriebnahme
Batterien einlegen: Batteriefachdeckel entfernen Batteriehalterung lt. Abbildung am Kon- takt des Gehäuses anschließen Batteriehalterung einlegen Batterien im Batteriefach einlegen und mit Batteriefachdeckel verriegeln. 8.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen und eingeschaltet sein. -
Seite 24: Bedienung
9 Bedienung Waage mit dem Fußtaster einschalten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0.0 kg“ erscheint, ist die Waa- ge betriebsbereit. Person mittig auf die Waage stellen. Warten bis die Still- standsanzeige „STABLE“ erscheint, dann das Wägeresultat ablesen. -
Seite 25: Fehlermeldungen
10 Fehlermeldungen Anzeige Beschreibung OL or------ Wägebereich überschritten (Überlast) ------or Null Wägebereich unterschritten (Unterlast) Nullstellbereich überschritten (beim Einschalten oder beim Drücken der - Taste) • Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Unkorrekter Justiervorgang •... -
Seite 26: Wartung, Instandhaltung, Entsorgung
Verunreinigungen sofort entfernen. 11.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 11.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Wir empfehlen eine regelmäßige sicherheitstechnische Kontrolle (STK). Waage vor dem Öffnen vom Netz trennen. -
Seite 27: Kleine Pannenhilfe
12 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •... -
Seite 28: Eichung
13 Eichung Allgemeines: Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 29: Eichgültigkeitsdauer (Aktueller Stand In D)
Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Abdeckung Justierschalter 13.1 Eichgültigkeitsdauer (aktueller Stand in D) Personenwaagen (inkl. Stuhl- und Rollstuhlwaagen) in 4 Jahre Krankenhäusern Personenwaagen, soweit sie nicht in Krankenhäusern aufge- unbefristet stellt sind (z.B. Arztpraxen und Pflegeheimen) Säuglingswaagen und mechanische Geburtsgewichtswaagen 4 Jahre Bettenwaagen 2 Jahre... -
Seite 30: Justierung
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich, s. - Seite 31 Durchführung: Waage ausschalten. Waage bei gedrücktem Justierschalter mit Fußtaster einschalten. Warten bis die Größe des erforderlichen Justiergewichts (s. Kap.1) angezeigt wird. Justiergewicht in die Mitte der Wägeplatte stellen. Warten bis „Ld 0“ angezeigt wird. Justiergewicht abnehmen. Darauf achten, dass sich keine weiteren Gegenstände auf der Wägeplatte befinden.
- Seite 32 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
