Operation Manual / 4 Product description / A130-H.. - A140-H..
2 Abbauen und anbauen
Druckschrauben anziehen

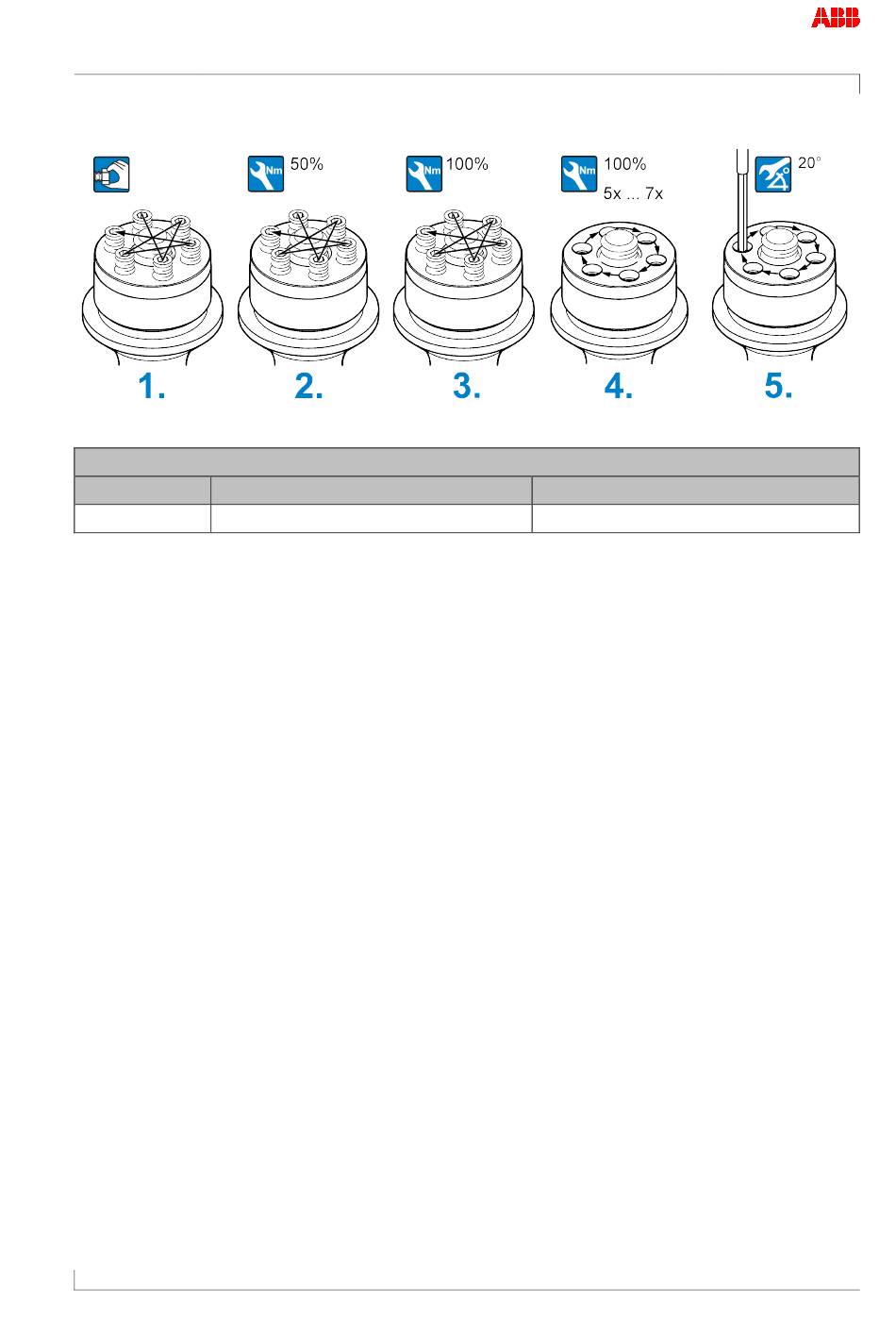

Abbildung 14: Druckschrauben anziehen
Produkt
A140
Tabelle 5: Anziehmoment der Druckschrauben
1. Druckschrauben über Kreuz von Hand bis zum Anschlag einschrauben.
2. Druckschrauben über Kreuz mit 50 % des Anziehmomentes gemäss Tabelle anziehen.
3. Druckschrauben über Kreuz mit 100 % des Anziehmomentes gemäss Tabelle anziehen.
4. Alle Druckschrauben in kreisförmiger Reihenfolge mit 100 % des Anziehmomentes ge-
mäss Tabelle anziehen.
5. Druckschrauben in 5 ... 7 Runden mit 100 % anziehen bis der geforderte Rest-
Anziehwinkel von < 20° erreicht wird.
© Copyright 2015 ABB. All rights reserved.
Drehmomentgesteuertes Anziehen
Befestigungsschraube [mm]
M24
HZTL4030_DE
Seite 21 / 115
Anziehmomente [Nm]
35
Revision C July 2015
