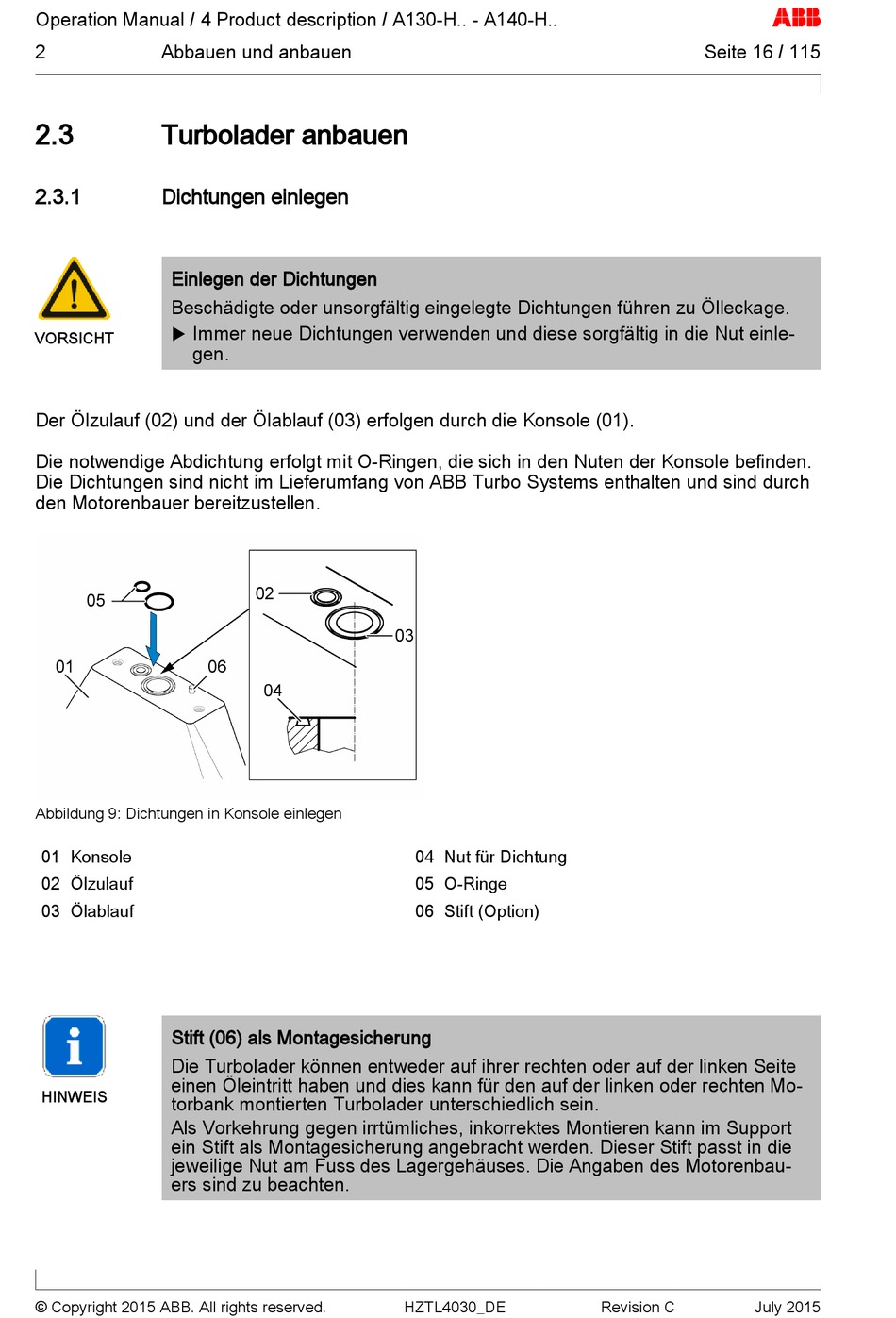

Operation Manual / 4 Product description / A130-H.. - A140-H..
2
Abbauen und anbauen
2.3
Turbolader anbauen
2.3.1
Dichtungen einlegen
Einlegen der Dichtungen
Beschädigte oder unsorgfältig eingelegte Dichtungen führen zu Ölleckage.
Immer neue Dichtungen verwenden und diese sorgfältig in die Nut einle-
VORSICHT
gen.
Der Ölzulauf (02) und der Ölablauf (03) erfolgen durch die Konsole (01).
Die notwendige Abdichtung erfolgt mit O-Ringen, die sich in den Nuten der Konsole befinden.
Die Dichtungen sind nicht im Lieferumfang von ABB Turbo Systems enthalten und sind durch
den Motorenbauer bereitzustellen.
Abbildung 9: Dichtungen in Konsole einlegen
01 Konsole
02 Ölzulauf
03 Ölablauf
Stift (06) als Montagesicherung
Die Turbolader können entweder auf ihrer rechten oder auf der linken Seite
einen Öleintritt haben und dies kann für den auf der linken oder rechten Mo-
HINWEIS
torbank montierten Turbolader unterschiedlich sein.
Als Vorkehrung gegen irrtümliches, inkorrektes Montieren kann im Support
ein Stift als Montagesicherung angebracht werden. Dieser Stift passt in die
jeweilige Nut am Fuss des Lagergehäuses. Die Angaben des Motorenbau-
ers sind zu beachten.
© Copyright 2015 ABB. All rights reserved.
04 Nut für Dichtung
05 O-Ringe
06 Stift (Option)
HZTL4030_DE
Seite 16 / 115
Revision C
July 2015
