Operation Manual / 4 Product description / A130-H.. - A140-H..
9
Ausserbetriebnehmen kurzfristig
9.4
Abschlussdeckel montieren
Turbolader abbauen (siehe Kapitel Abbau und Anbau).
Gasaustrittsgehäuse abgebaut
Turbinengehäuse mit dem Gasaustrittsgehäuse wieder in die Gasleitung montieren.
Abschlussdeckel anbringen (siehe folgenden Abschnitt).
Gasaustrittsgehäuse nicht abgebaut
Turbinengehäuse wieder in die Gasleitung und an das Gasaustrittsgehäuse montieren.
Abschlussdeckel anbringen (siehe folgenden Abschnitt).

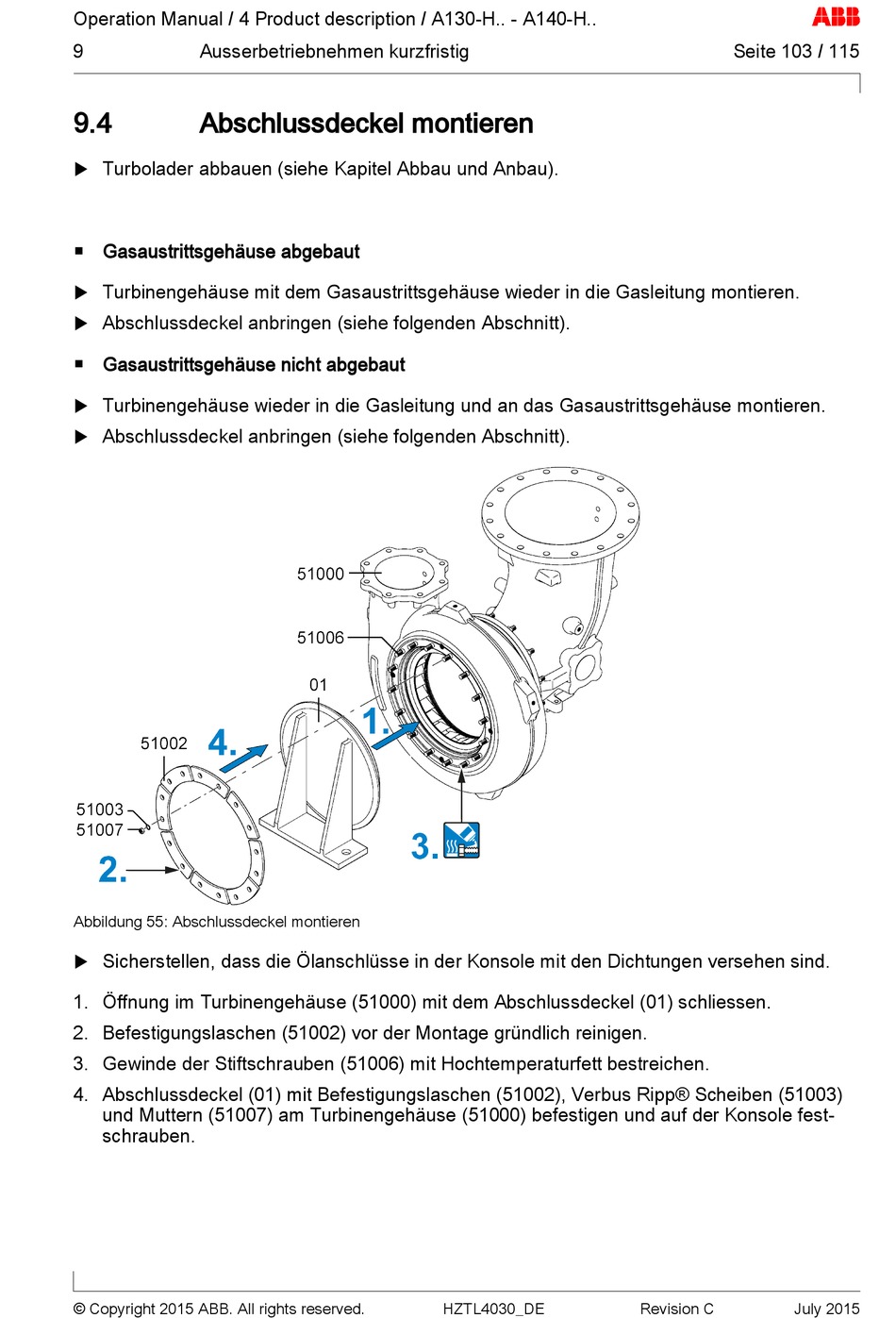

Abbildung 55: Abschlussdeckel montieren
Sicherstellen, dass die Ölanschlüsse in der Konsole mit den Dichtungen versehen sind.
1. Öffnung im Turbinengehäuse (51000) mit dem Abschlussdeckel (01) schliessen.
2. Befestigungslaschen (51002) vor der Montage gründlich reinigen.
3. Gewinde der Stiftschrauben (51006) mit Hochtemperaturfett bestreichen.
4. Abschlussdeckel (01) mit Befestigungslaschen (51002), Verbus Ripp® Scheiben (51003)
und Muttern (51007) am Turbinengehäuse (51000) befestigen und auf der Konsole fest-
schrauben.
© Copyright 2015 ABB. All rights reserved.
HZTL4030_DE
Seite 103 / 115
Revision C
July 2015
