8 Demontieren und montieren
8.13 Düsenring einbauen

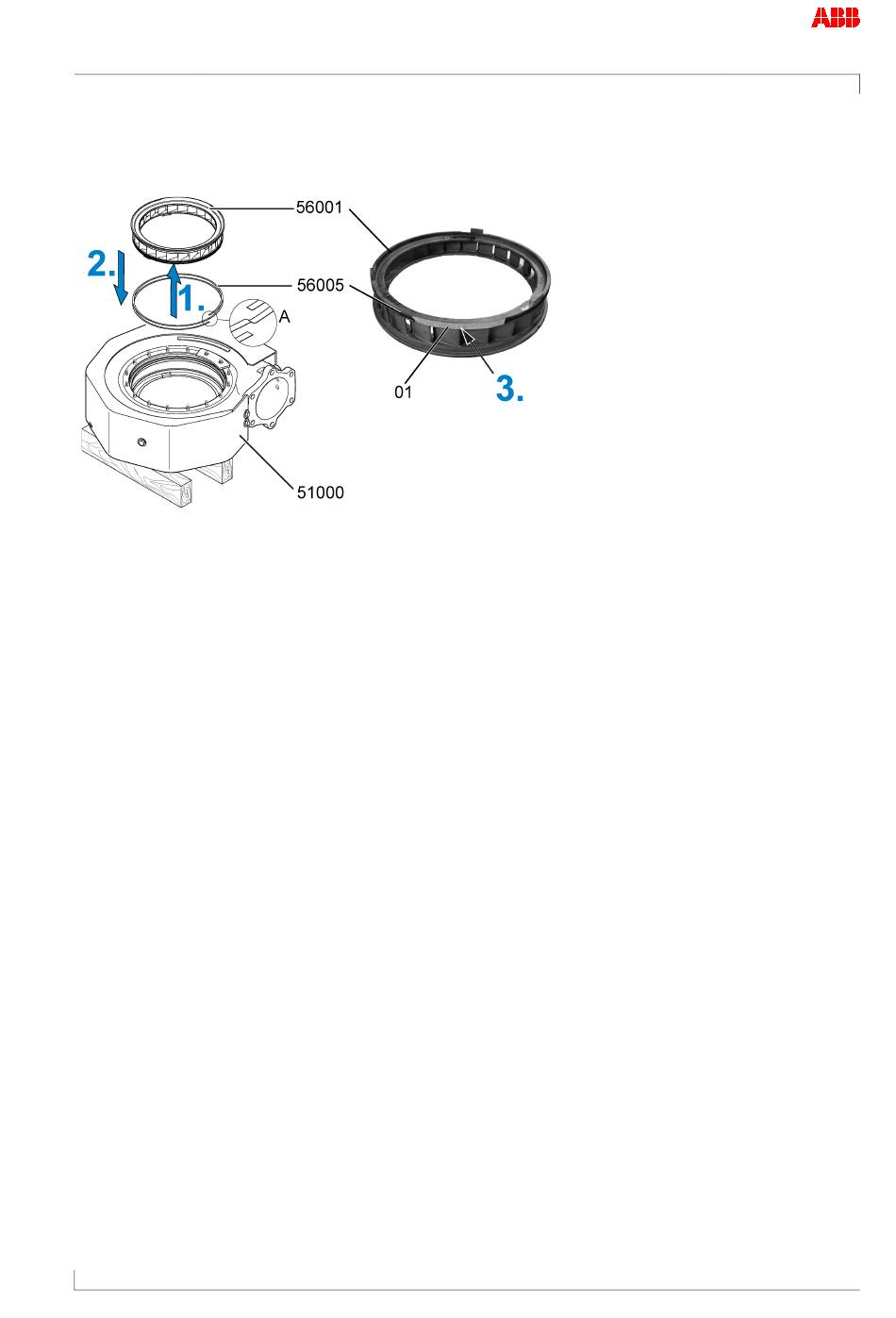

Abbildung 42: Düsenring einbauen
1. Lamellendichtring (56005) montieren und mit Klebeband (01) sichern. Dabei ist auf die
korrekte Wicklung des Lamellendichtrings zu achten (siehe Detail A).
2. Düsenring mit den Nocken nach unten in das Turbinengehäuse einführen. Nocken am
Düsenring an den Aussparungen des Turbinengehäuses (51000) ausrichten.
3. Düsenring (56001) bis zum Anschlag in das Turbinengehäuse hineinlegen. Klebeband (01)
nicht entfernen.
