Operation Manual / 4 Product description / A130-H.. - A140-H..
8 Demontieren und montieren Seite 91 / 115
Rotorblock einbauen

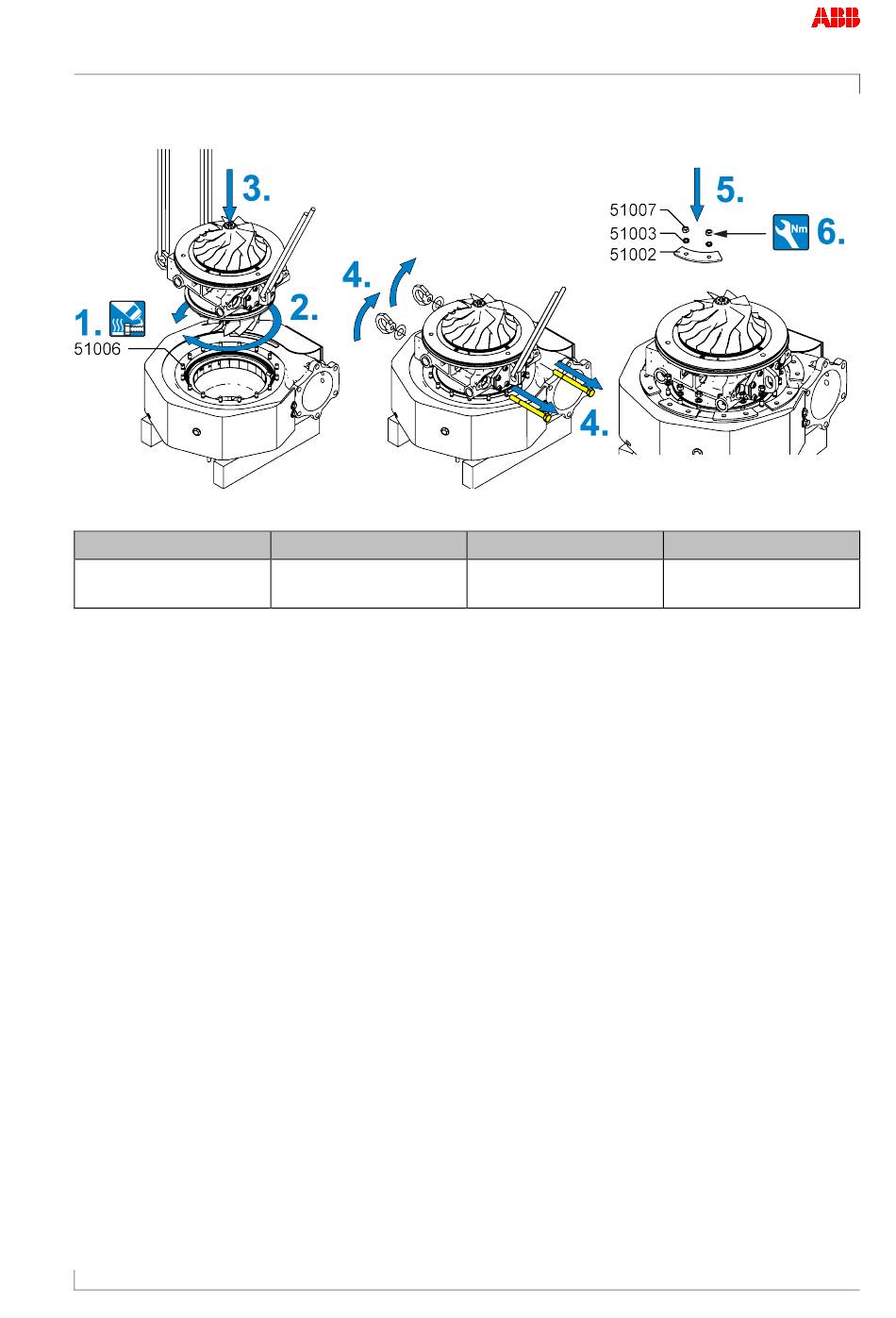

Abbildung 45: Rotorblock einbauen
Teilenummer A130 A135 A140
51007 M8 M10 M12
25 Nm 45 Nm 75 Nm
Tabelle 39: Anziehmoment (51007)
1. Gewinde der Stiftschrauben (51006) mit Hochtemperaturfett bestreichen.
2. Gehäusestellung des Rotorblocks an Markierung ausrichten.
3. Rotorblock in das Turbinengehäuse absenken.
4. Ringmuttern und Schrauben entfernen.
5. Befestigungslaschen (51002) mit Verbus Ripp®–Scheiben (51003) und Sechskantmut-
tern (51007) montieren.
6. Sechskantmuttern (51007) anziehen.
