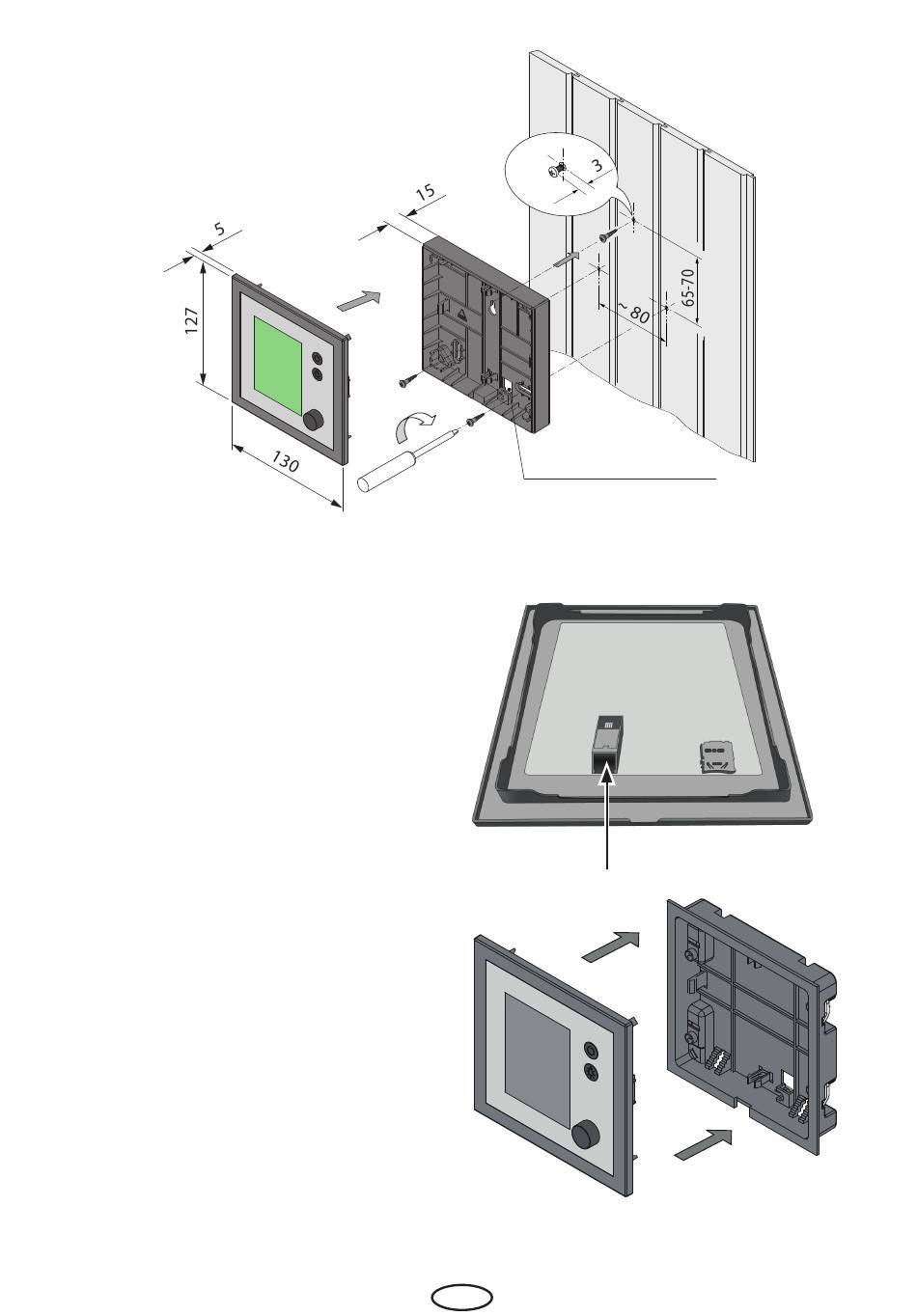

Bedienteil montieren

An das Bedienteil wird die Steuerleitung (S-Bus)
angeschlossen, die zum Leistungsteil führt.
• S-Bus Leitung mit RJ10 Stecker auf der Plati-
ne aufstecken
• Bedienteil direkt vor dem Unterteil platzie-
ren. Auf die richtige Ausrichtung achten.
• Bedienteil vorsichtig gleichmäßig ins Gehäu-
se drücken, bis es hörbar eingerastet ist. Die
Bedienfront muss fest im Gehäuse sitzen.
• Schutzfolie vom Display abziehen.
alle Maße in mm
hier Kabeldurchführung
Bedienteil beim Wandeinbau-Gehäuse auf die gleich Art auf-
stecken.
D
S-Bus RJ10
